Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: SGS, UL,CE, ISO9001:2008,REACH
Numéro de modèle: HY931147C
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: Tray Package : Carton size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000K/month
Caractéristiques: |
HY931147C |
Applications: |
POE 10/100 |
Orientation: |
Entrée latérale (à angle droit) |
Type de Jack: |
RJ45 |
Protégé/filtre: |
Oui |
Genre: |
Femelle |
nouveau modèle: |
LPJ0049GDNL |
Dossier: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Caractéristiques: |
HY931147C |
Applications: |
POE 10/100 |
Orientation: |
Entrée latérale (à angle droit) |
Type de Jack: |
RJ45 |
Protégé/filtre: |
Oui |
Genre: |
Femelle |
nouveau modèle: |
LPJ0049GDNL |
Dossier: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
puissance de la longueur RJ45 Magjack de 1.21.3mm au-dessus d'Ethernet.
étiquette-vers le bas 2.1X1
3.Through cric modulaire du trou RJ45
4.10/100 base-T
Description :

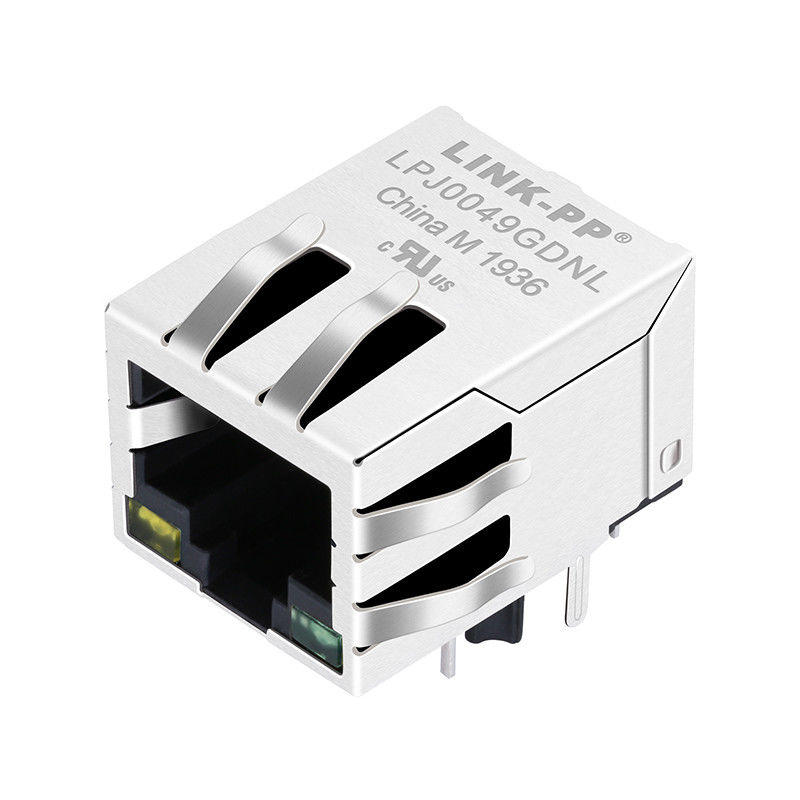

1X1 RJ45 Magjack avec LED, réunion IEEE 802.3af
| Les connecteurs gauches simples de l'Ethernet RJ45 avec 10/100 base-T ont intégré LED jaune/verte de Magnetics et de PoE, Tab Down, RoHS | |
| Numéro de la pièce de LINK-PP | LPJ0049GDNL |
| Numéro de la pièce de Hanrun | HY931147C |
| Application-LAN | ETHERNET (PoE) |
| AutomDX | OUI |
| Circuit de déclaration provisoire | OUI |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
| Noyaux par port | 4 |
| Diodes | Avec des DIODES |
| Option de LED | YELLOW/GREEN |
| Verrou | ÉTIQUETTE VERS LE BAS |
| Nombre de ports | 1X1 |
| Carte PCB | FR4 |
| Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
| Carte PCB maintenant le courrier | COURRIER DE T |
| Taille de paquet (pouces) | 0,531 |
| Taille de paquet (millimètres) | 13,50 |
| Longueur de paquet (pouces) | 0,839 |
| Longueur de paquet (millimètres) | 21,30 |
| Largeur de paquet (pouces) | 0,626 |
| Largeur de paquet (millimètres) | 15,90 |
| Pin Type | SOUDURE DE THT |
| RoHS conforme | YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
| Recherche | OUI |
| Bouclier EMI Tabs | AVEC |
| Vitesse | 10/100 BASE-T |
| La température | 0 à 70℃ |
| Tourne le rapport RX | 1CT : 1CT |
| Tourne le rapport TX | 1CT : 1CT |
Tray Package : Carton size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
1. Type de produit caractéristiques :
1) Type = connecteur de produit
2) Jack Type = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée latérale de l'entrée /Top (à angle droit) (verticale)
2. Attachement mécanique :
1) Jack Configuration = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. L'arrêt a rapporté des caractéristiques :
1) EMI Finger - inférieure = sans
2) méthode = soudure d'arrêt
5. Le corps a rapporté des caractéristiques :
1) configuration gauche = simple/multi
2) EMI Fingers au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Le contact a rapporté des caractéristiques :
1) préchargé = oui
2) type d'arrêt de contact = par bâti de trou/extérieur
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
