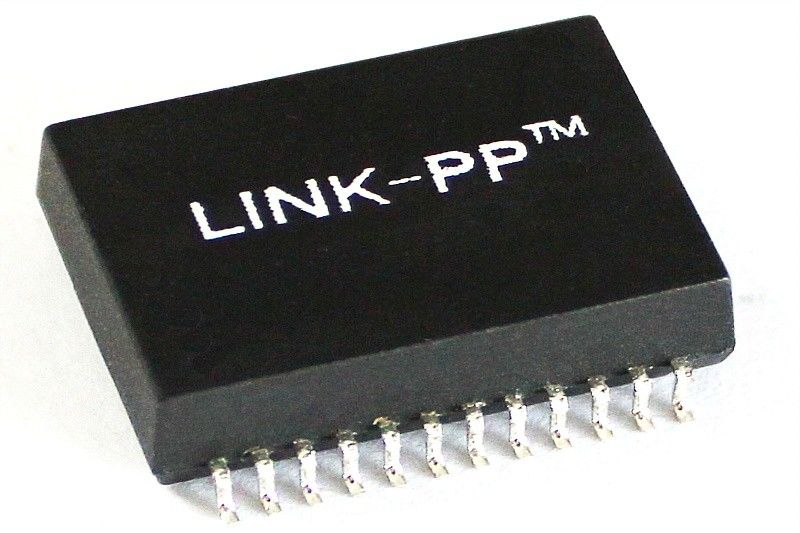

Commutez le transformateur simple de LAN de port de mise en réseau, le Salut-pot 1500Vrms 7090-37R-LF1
transformateur de LAN du port 1.Single
2.ColiStructure : Toroïdal
transformateur 3.1000base-t
4.SMD, 40 bornes
10 / 100/1000BASE-TX choisissent le transformateur de LAN de port avec 24 bornes
Description :
TRANSFORMATEURS MAGNÉTIQUES de port de gigabit d'ETHERNET de POE simple
| Application | ETHERNET de LAN (PoE&NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | QUADRUPLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,225 ou autre |
| Taille de paquet (millimètre) | 5,715 ou autre |
| Longueur de paquet (pouces) | 1,12 ou autre |
| Longueur de paquet (millimètre) | 28,448 ou autre |
| Largeur de paquet (pouces) | 0,63 ou autre |
| Largeur de paquet (millimètre) | 16,002 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| La température | 0 À 70/-40 à +85 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP1102NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
