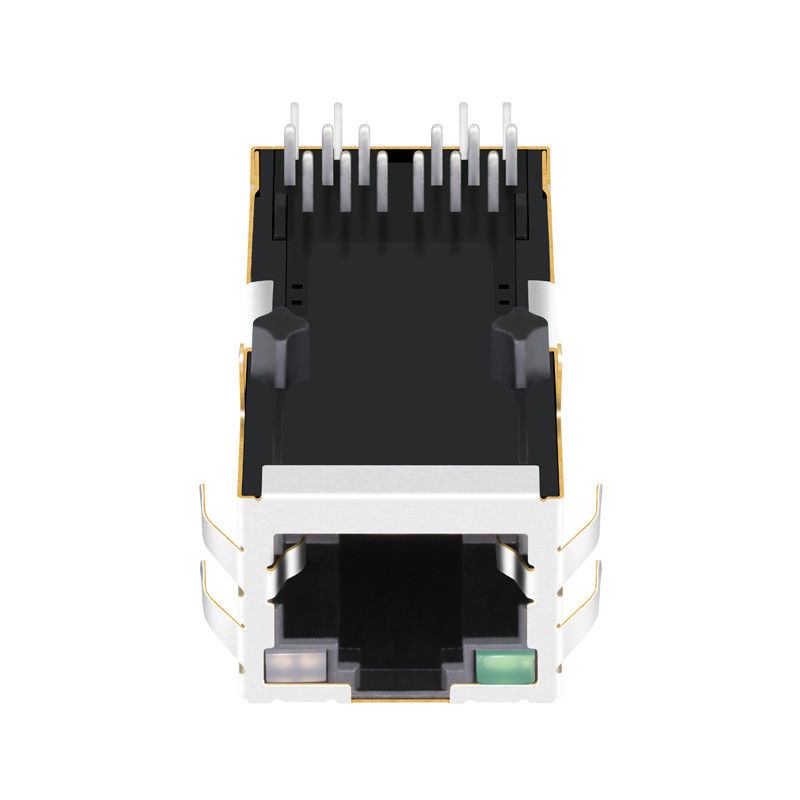

0826-1L1T-57-F 10/100BASE-T PoE Port unique RJ45 MagJack Onglet vers le haut avec LED G/GY

10/100Base-T Single-Port MagJack avec PoE+ de 30 W

Le numéro de la fiche de données 0826-1L1T-57-F

Principaux éléments architecturaux et électriques

• Certifié IEEE 802.3at PoE+ (30W): Manche magnétique interne jusqu'àcourant continu de 600 mA(720 mA de pointe) sur deux paires sans saturation du noyau magnétique, préservant l'intégrité du signal de 100 Mbps sous pleine charge de puissance.
• Barrière d'isolation galvaniqueIl livre.1500 Vrms au minimumtension de résistance diélectrique (DWV) entre les circuits du côté PHY et du côté câble pour assurer la sécurité des équipements au niveau du système.
• Suppression complète de l'IME: Les étouffements internes à haute perméabilité combinés à des onglets de mise à la terre à plusieurs doigts atténuent à la fois le bruit radié et le bruit conduit de mode commun dans le spectre de 1 ̊100 MHz.
• Robustesse mécanique par trou: Les queues de soudure à trous offrent une retenue supérieure contre les lourdes contraintes d'accouplement/découplement des câbles par rapport aux alternatives de montage en surface.

0826-1L1T-57-F RJ45 Schématique, éclairage et empreinte de PCB

1. Architecture schématique interne (PoE + Circuitry)

À l'intérieur du 0826-1L1T-57-F, les paires de différentiels pour 10/100Base-TX (Pins 1/2 pour TX, Pins 3/6 pour RX) traversent des transformateurs d'isolement 1:1 et des étouffements de mode commun.Les robinets centraux des transformateurs du côté du câble se connectent directement aux rails d'alimentation PoE + dédiés:

0826- Je ne sais pas.L1T- 57 ans-F Topologie simplifiée interne
Côté PHY Côté câble RJ45
TX+[1]Je ne sais pas si je peux le faire.TX-[2]Je ne sais pas si je peux le faire.Le câble_Centre_Tap- Je ne sais pas.
                                                   |RX+[3]Je ne sais pas si je peux vous aider.RX-[4]- Je ne sais pas. Je ne sais pas.Le câble_Centre_Tap------- Je vous en prie ----
                                                   |  |[PoE alimentation électrique]<------+ +--> [PoE retour de l'alimentation](Pins)7/8 & 4/5Les pièces de rechange/Injection de puissance fantôme)

2. Les meilleures pratiques en matière de mise en page et d'empreinte des PCB

• PoE+ Traces de courant élevé: Les broches reliées aux diodes de rectification PoE et au convertisseur CC/DC doivent supporter des courants continus jusqu'à600 ∼ 720 mARoute avec largeurs de trace≥ 30 mil (1 oz de cuivre) .
• Barrière d'isolation haute tension: Gardez toutes les couches internes et externes de PCB sous-jacentes exemptes de terre et de cuivre de puissance (Copper Keep-Out) directement sous la région du transformateur pour préserver la1500 Vrsune barrière galvanique physique.
• Appui au sol du châssis: s'assurer que les deux poteaux de mise à la terre du côté du bouclier sont directement soudés à la terre du châssis (GND_CHASSIS), séparés de la terre numérique (GND_DIGITAL) par un écart d'étincelle haute tension ou un condensateur de découplage.

Questions fréquemment posées au sujet de 0826-1L1T-57-F PoE MagJack

Q1: Est-ce que le 0826-1L1T-57-F peut être utilisé dans les caméras de sécurité extérieures?

Une: Tout en étant classé pour0°C à +70°C, les installations extérieures doivent tenir compte de la charge solaire et de la dissipation thermique interne du circuit PoE de 30 W. Si les températures intérieures du boîtier risquent de dépasser +70°C,Les ingénieurs en matériel devraient passer à la gamme industrielle.Le produit doit être soumis à un contrôle d'approvisionnement..

Q2: Quelle est la tension avant et la configuration d'entraînement des LED G/GY?

Une: La LED de gauche est une diode verte monochrome (généralement 2,1 V ∼ 2,2 V à 20 mA).La LED droite est une diode vert/jaune bicolore câblée en anti-parallèle ou en cathode commune selon la sous-révision; le courant d'entraînement doit être limité à 10mA ≈ 20mA via des résistances en série provenant des GPIO PHY ou SoC.

Q3: Comment ce MagJack empêche-t-il la saturation du noyau magnétique sous 30W PoE+?

Une: les magnétiques conventionnels sont saturés lorsque de hauts courants CC passent par des enroulements différentiels.≥ 350 μH OCL, même avec un biais de 8 mA DC superposé sur des courants PoE continus, garantissant une élimination zéro des liaisons.
