Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJ2011CNL
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: OEM Price
Détails d'emballage: Tray Package : 50 PCs dans 1 plateau, 24tray dans 1 carton, qui est 32*30*31, 8,5 KILOGRAMMES (1200p
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000/Month
Réf.: |
LPJ2011CNL |
Échantillons: |
Disponible gratuitement |
Déposer: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus de 20 ans |
Marques compatibles: |
Bélouge |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
sans |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |
Réf.: |
LPJ2011CNL |
Échantillons: |
Disponible gratuitement |
Déposer: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus de 20 ans |
Marques compatibles: |
Bélouge |
Nombre de ports: |
1x1 |
Loquet: |
En haut |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
sans |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
0°C à +70°C |

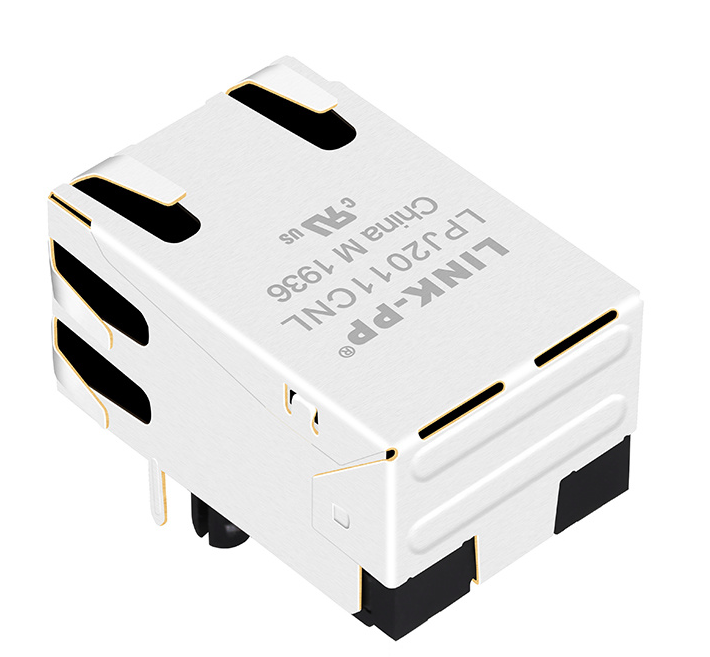

Le LPJ2011CNL de LINK-PP est un connecteur RJ45 haut de gamme, blindé à 8 broches avec magnétique intégré (ICM) conçu pour les réseaux Ethernet 10/100 Base-T standard.Avec une configuration standard de port 1x1, une conception tabulaire et un montage par technologie de trou (THT), ce MagJack est conçu pour optimiser l'immobilier des PCB tout en fournissant un excellent blindage EMI et une intégrité du signal.
Entièrement conforme à l'IEEE 802.3Conformément aux normes RoHS, UL et REACH, le LPJ2011CNL est une solution de connectivité hautement fiable largement utilisée dans les PC industriels, la domotique intelligente et l'électronique grand public.
| Paramètre | Spécification |
|---|---|
| Ratio des tours (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Inductivité | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Perte d'insertion | -1,0 dB Max (0,1 ‰ 100 MHz) |
| Perte de rendement | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Écoute transversale | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Rejet du mode commun (CMR) | -30 dB Min (1 ‰ 100 MHz) |
| Voltage d'isolation (High Pot) | 1500 VAC RMS pendant 60 secondes |
| Température de fonctionnement | 0°C à +70°C |
| Norme Ethernet | 10BASE-T / 100BASE-TX |
| Intégration magnétique | Magnétique LAN intégrée |
Si votre conception nécessite une interface Ethernet compacte et fiable, le LPJ2011CNL RJ45 MagJack est un bon choix.Son magnétisme intégré aide à rationaliser la conception des PCB tout en soutenant l'intégrité du signal pour les applications 10/100 Base-T. Le facteur de forme tabulable le rend approprié pour les mises en page où l'orientation du port est importante, et la conception sans LED simplifie le module pour les produits qui ne nécessitent pas d'indication de lien/d'activité visuelle.
Ce modèle est également un choix pratique pour les acheteurs à la recherche d'une prise 10/100 Base-T RJ45 compatible broche à broche pouvant prendre en charge le remplacement, la refonte ou les stratégies d'approvisionnement multi-sources.
Grâce à son blindage robuste et à son empreinte standard, le LPJ2011CNL est très polyvalent.
Si vous cherchez unune prise magnétique 10/100 Base-T RJ45 fiable avec orientation vers le haut, sans LED et construction à trous protégés, leLes résultats de l'enquêteest un choix efficace pour votre prochaine conception Ethernet.
Le LPJ2011CNL est conçu pour10/100 de base-Tles applications, pas le Gigabit Ethernet.
Non, ce modèle est unsans LEDLa version.
Non, le LPJ2011CNL est unnon-PoEUne prise magnétique RJ45.
Il utilisetechnologie à travers-trous (THT)pour le montage de PCB.
Les magnétiques intégrés aident à simplifier la conception des circuits imprimés, à améliorer le traitement du signal Ethernet et à réduire le nombre de composants externes nécessaires.
