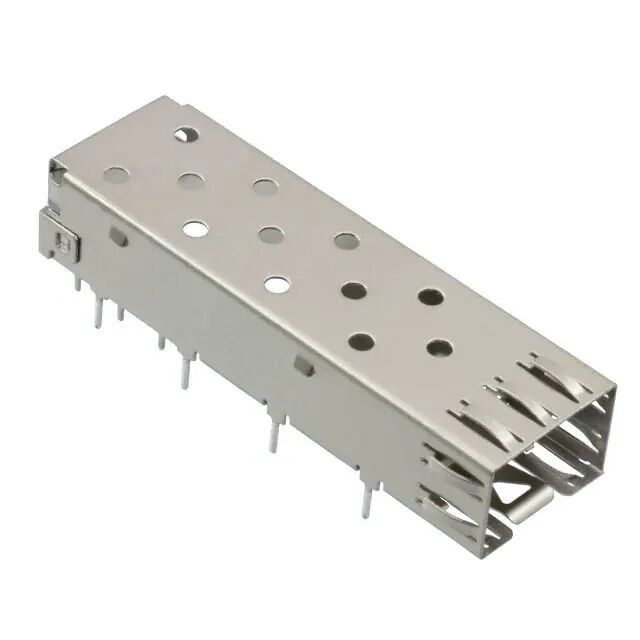

2227303-1 Cage SFP 4 Gb/s Porte unique d'entrée/sortie enfichable haute performance

Le2227303-1 Cage SFPest une cage SFP à port unique haute performance conçue pour une connectivité I/O fiable et branchable dans les télécommunications, l'Ethernet industriel, les systèmes embarqués et les équipements de réseau.Transmission de données de 4 Gb/s, cette cage fournit des performances de blindage EMI solides et une rétention mécanique stable pour les modules émetteurs-récepteurs SFP.

Spécifications techniques de la cage SFP 2227303-1

2227303-1 SFP dessin de cage

Caractéristique principale du connecteur d'entrée/sortie branché 2227303-1

Le 2227303-1 est une cage SFP robuste de configuration 1x1 construite selon les normes de l'industrie.il assure une interférence minimale du signal et une intégrité structurelle maximaleQue vous amélioriez le matériel réseau existant ou que vous conceviez de nouveaux systèmes de communication, cette cage offre la précision et la connectivité requises pour les environnements à forte demande.

• Performance fiable:Optimisé pour des débits de données jusqu'à4 Gb/s, assurant un débit efficace pour vos applications d'E/S branchables.
• Construction durable:Fabriqués avec une qualité supérieureAcier inoxydableLe corps, offrant une excellente résistance à la corrosion et une résistance mécanique.
• Écran EMI supérieur:Équipé de ressorts EMI internes et externes intégrés pour contenir efficacement les interférences électromagnétiques.
• Température de fonctionnement large:Construit pour fonctionner dans des environnements extrêmes, allant de-55°C à 85°C (-67°F à 185°F).
• Intégration simplifiée:Il est équipé d'une méthode de finition standard à travers un trou (solde) avec une longueur de queue de 3,56 mm, compatible avec des PCB d'une épaisseur de 1,5 mm.
• Amélioré thermiquement:Spécialement conçus pour les applications zSFP+ améliorées thermiquement.

Applications de la cage SFP 2227303-1 1x1

La cage SFP 2227303-1 est idéale pour:

• Équipement de commutation du centre de données
• Infrastructure des télécommunications
• Modules de réseau à grande vitesse
• Commutateurs Ethernet industriels
• Systèmes zSFP+ améliorés thermiquement

Pourquoi le blindage EMI est important dans la conception de la cage SFP

Les systèmes de réseautage à grande vitesse sont très sensibles aux interférences électromagnétiques.

• Dégradation du signal
• Perte de paquets
• Taux d'erreur de bits accru
• Instabilité du réseau

La cage SFP 2227303-1 intègre des ressorts EMI internes et externes pour maintenir un contact de mise à la terre solide entre le module SFP et la structure de la cage.Cela améliore le confinement électromagnétique et améliore la fiabilité globale du réseau.

Pour les fabricants d'équipements industriels Ethernet et de télécommunications, une performance EMI élevée est souvent une exigence essentielle pour la conformité EMC.

Comment choisir la bonne cage SFP

Lors du choix d'une cage SFP pour votre conception, les ingénieurs doivent évaluer:

1. Exigences relatives au débit de données

Assurez-vous que la cage supporte la vitesse d'application visée.

2. Environnement thermique

Les applications industrielles et extérieures nécessitent des plages de température de fonctionnement plus larges.

3. Performance du blindage EMI

Les ressorts EMI internes et externes aident à améliorer les performances EMC.

4. Méthode de montage des PCB

Les cages à trous offrent généralement une rétention mécanique plus forte que les alternatives SMT uniquement.

5. Densité du port

Les configurations à port unique sont idéales pour les conceptions compactes ou modulaires.
