Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 0826-1X1T-GH-F
Document: LPJK6064AONL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $1.05
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: NET30/60/90 jours, D/A, D/P, T/T
Capacité d'approvisionnement: 250000-320000/Month
Numéro de pièce: |
Le nombre d'exemplaires est le suivant: |
Type de produit: |
Module de connecteur intégré (ICM) |
Vitesse Ethernet: |
1000Base-T |
Configuration du port: |
Port unique, 1×1 |
Capacité POE: |
PoE+ 30 W |
Onglet RJ45: |
Adhérer |
Montage: |
À travers le support de trou |
Configuration LED: |
OG/Y |
Température de fonctionnement: |
-40°C à +85°C |
Onglets EMI: |
Oui |
C.O.L.: |
350 µH minimum |
Hipot: |
2250 VCC |
Numéro de pièce: |
Le nombre d'exemplaires est le suivant: |
Type de produit: |
Module de connecteur intégré (ICM) |
Vitesse Ethernet: |
1000Base-T |
Configuration du port: |
Port unique, 1×1 |
Capacité POE: |
PoE+ 30 W |
Onglet RJ45: |
Adhérer |
Montage: |
À travers le support de trou |
Configuration LED: |
OG/Y |
Température de fonctionnement: |
-40°C à +85°C |
Onglets EMI: |
Oui |
C.O.L.: |
350 µH minimum |
Hipot: |
2250 VCC |

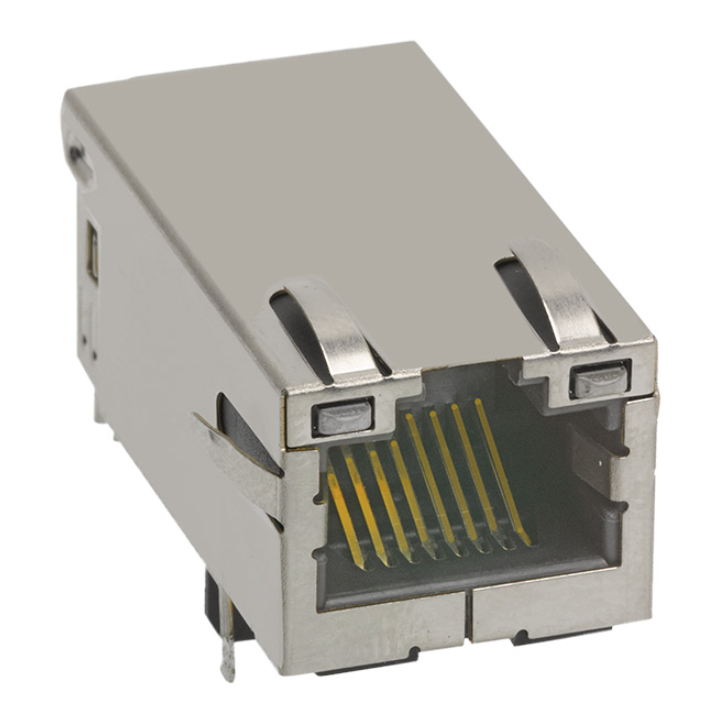

Le 0826-1X1T-GH-Fest un module de connecteur intégré (ICM) Gigabit Ethernet à port unique (1x1) de qualité industrielle conçu avec des éléments magnétiques etAlimentation par Ethernet Plus (PoE+)capacités. Entièrement conforme àIEEE 802.3atnormes, il offre jusqu'à30 W de puissance continue (720 mA à 57 VDC)tout en conservant une robustesseIsolation diélectrique 2 250 VCC.
Configuré de manière peu encombranteLanguette vers le haut, traversantfacteur de forme avec LED d'état bicolores, il fonctionne de manière fiable sur une plage de température étendue de-40°C à +85°C, ce qui en fait le premier choix pour les passerelles IoT industrielles, les caméras de sécurité IP, les points d'accès sans fil (WAP) haute puissance et les plates-formes informatiques embarquées
| Paramètre | Valeur | Notes d'ingénierie/référence |
| Numéro de pièce (MPN) | 0826-1X1T-GH-F | Révision du dessin : Rév. D |
| Configuration des ports | 1x1 (port unique), tabulation vers le haut | Profil de hauteur standard |
| Débit de données Ethernet | 10/100/1000BASE-T (Gigabit) | Transformateur équilibré à 4 paires |
| Type de montage | Montage traversant (THT) | Soudage à la vague : Pic 260°C Max (≤ 10s) |
| Matériau du boîtier | PA thermoplastique, noir | Indice d'inflammabilité UL 94V-0 |
| Placage de contact | 50 µ-pouces d'or dur sur 30 µ-pouces de nickel | Conforme aux règles et réglementations de la FCC |
| Blindage | Alliage de cuivre, nickelé | Onglets EMI intégrés (doigts) |
| Température de fonctionnement | -40°C à +85°C | Température étendue/industrielle |
| Certifications d'agence | Reconnu UL (fichier n° E196366 et E169987) | Conforme RoHS |
| Métrique | Spécification | Conformité/condition de test |
| Classification PoE | PoE+ (conforme à la norme IEEE 802.3at) | Jusqu'à 30 W de puissance délivrée |
| Courant nominal continu | 720 mA maximum. @ 57 VCC continu | Courant de ligne CC équilibré |
| Courant d'appel de pointe | 1,2 A Max. @ 57 VCC | Durée : 200 ms |
| Isolation diélectrique (Hipot) | 2250 VCC | Testé en production à 100 % (IEEE 802.3) |
| Rapport de tours (TP1 à TP4) | 1CT : 1CT ±2% | Correspondance sur les 4 canaux |
| Inductance en circuit ouvert (OCL) | 350µH Min. | 100 kHz, 100 mVrms, polarisation CC 11 mA |
| Perte d'insertion |
0,1 MHz – 1,0 MHz : -1,1 dB maximum 1,0 MHz – 65 MHz : -0,8 dB maximum 65 MHz – 100 MHz : -1,0 dB maximum 100 MHz – 125 MHz : -1,2 dB maximum |
Dépasse les spécifications d'intégrité du signal Gigabit |
| Perte de retour (min.) |
0,5 MHz – 40 MHz : -18 dB 40 MHz – 100 MHz : -[12 - 20·log(f/80MHz)] dB |
Lignes différentielles assorties de 100 Ω |
| Rejet de CM à CM | -30 dB mini. (100 kHz – 100 MHz) | Filtrage en mode commun |
| Rejet du CM au DM | -35 dB Min. (100 kHz – 100 MHz) | Diaphonie et suppression des radiations |
| Indicateur | Couleur | Typ. de tension directe. | Longueur d'onde dominante | Allocation et polarité des broches |
| LED 1 (gauche) | Jaune | 2,1 V | 590 nm | Broche 17 (+) / Broche 18 (-) |
| LED 2 (droite) | Orange | 2,0 V | 610 nm | Broche 19 (+) / Broche 20 (-) |
| LED 2 (droite) | Vert | 2,2 V | 570 nm | Broche 19 (-) / Broche 20 (+) (bicolore) |
Le0826-1X1T-GH-F utilise un montage PCB traversantavec unOnglet vers le hautConfiguration RJ45 et profil de hauteur standard. Le dessin mécanique fournit le contour complet du connecteur, les positions des bornes, la géométrie de montage, les recommandations d'ouverture du panneau et les dimensions des câbles.
Les détails mécaniques importants montrés sur le dessin comprennent :
| Caractéristique mécanique | Informations sur le dessin |
|---|---|
| Montage | Trou traversant |
| Orientation portuaire | Onglet vers le haut |
| Profil | Standard |
| Référence de largeur de connecteur | 0,500 po [12,70 mm] |
| Référence de longueur totale du connecteur | 1,290 po [32,77 mm] |
| Référence de hauteur avant | 0,642 po [16,31 mm] |
| Référence de hauteur liée aux PCB | 0,536 po [13,61 mm] |
| Largeur d'ouverture du panneau suggérée | 0,672 po [17,07 mm] |
| Hauteur d'ouverture du panneau suggérée | 0,551 po [14,00 mm] |
| Profondeur/référence d'ouverture du panneau suggérée | 0,080 po [2,03 mm] |
Ces dimensions doivent être traitées comme des références de dessin et vérifiées par rapport au dernier dessin contrôlé avant la sortie de l'outillage de production ou du PCB.
Le 0826-1X1T-GH-F est conçu pourApplications Gigabit Ethernet à 1 port nécessitant une capacité magnétique intégrée et PoE+.
Les domaines d'application typiques comprennent :
Pour les périphériques réseau alimentés par Ethernet où l'interface RJ45 et les composants magnétiques doivent être intégrés dans un seul composant monté sur PCB.
La plage de fonctionnement de -40 °C à +85 °C prend en charge les applications exposées à des conditions de température ambiante plus larges.
La configuration 1×1 à port unique convient aux cartes embarquées et aux systèmes réseau nécessitant une interface Ethernet intégrée compacte.
Utile lorsque la connectivité 1000BASE-T, la capacité PoE, les LED d'état et l'assemblage traversant font partie des exigences matérielles.
Convient aux appareils connectés nécessitant une interface Gigabit Ethernet standard avec aimants intégrés.
Lors de l’évaluation des sources secondaires ou de l’atténuation des goulots d’étranglement de la chaîne d’approvisionnement, comparez les alternatives fonctionnelles et compatibles avec les broches suivantes :
| Fabricant | Numéro de pièce alternatif | Vitesse | Norme PoE | Remarque sur la compatibilité |
| Bel Fusible | 0826-1X1T-GH-F | 1GbE | PoE+ (30 W) | NPP de référence d'origine |
| Électronique à impulsions | JXK0-0115NL /JK0-0177NL |
1GbE | PoE+ (30 W) | Correspondance fonctionnelle ; Vérifiez la tension directe de la LED et le pas de la prise centrale de l'empreinte. |
| Wurth Électronique | 7499111440 | 1GbE | PoE+ (30 W) | 100 % compatible broche à broche ; Vérifiez le positionnement EMI du doigt à ressort du panneau. |
| HALO Électronique | HFJ11-1G48ERL | 1GbE | PoE+ (30 W) | Conforme aux températures étendues ; examiner la géométrie d’exclusion des traces. |
R : Oui. Le 0826-1X1T-GH-F est entièrement rétrocompatible avec les réseaux de données Ethernet standard 10/100/1000BASE-T. Si PoE n'est pas requis, laissez simplement les broches de prise centrale (VC1 à VC4 : broches 13, 14, 15 et 16) non connectées (flottantes) avec des plots de circuit imprimé isolés.
R : Le 0826-1X1T-GH-F est conçu pour PoE+ (IEEE 802.3at), avec des enroulements magnétiques avec une résistance CC inférieure (DCR) et des calibres de fil améliorés capables de transporter un courant CC équilibré continu de 720 mA (jusqu'à 30 W) sans saturation magnétique, par rapport à la limite PoE standard de 350 mA (15,4 W).
R : Le boîtier du connecteur est moulé en thermoplastique haute température (UL 94V-0). La spécification recommandée pour le soudage à la vague de pointe est de 260°C maximum pour une durée ne dépassant pas 10 secondes.
R : La LED 1 (gauche) est une diode jaune unicolore pilotée entre les broches 17 (+) et 18 (-). La LED 2 (à droite) est un ensemble bipolaire bicolore (orange/vert) : l'application d'une tension positive à la broche 19 s'allume en orange, tandis que l'application d'une tension positive à la broche 20 s'allume en vert. La consommation de courant typique est de 20 mA.
