Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 7498011122
Conditions de paiement et d'expédition
Quantité de commande min: 72 pièces, 576 pièces
Prix: Supportive & Discounted
Détails d'emballage: plateau = 72 pièces, carton = 576 pièces
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
7498011122 |
Série: |
L'équipement est équipé d'un dispositif de détection de la pollution atmosphérique |
Croix et fiche technique: |
LpJ19911ADNL |
Emballer: |
Montage en surface (SMT) |
Applications: |
10 / 100Base-T |
essai de hipot: |
2250 V CC 1 min. |
Température ambiante industrielle: |
-40 °C à +85 °C |
Échantillons gratuits: |
disponible |
Numéro de pièce: |
7498011122 |
Série: |
L'équipement est équipé d'un dispositif de détection de la pollution atmosphérique |
Croix et fiche technique: |
LpJ19911ADNL |
Emballer: |
Montage en surface (SMT) |
Applications: |
10 / 100Base-T |
essai de hipot: |
2250 V CC 1 min. |
Température ambiante industrielle: |
-40 °C à +85 °C |
Échantillons gratuits: |
disponible |

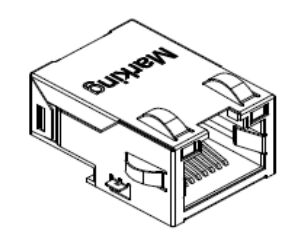

7498011122 (WE-RJ45LAN) : Jack RJ45 SMT 1 port 10/100BASE-T avec transformateur LAN intégré, 350µH OCL, Auto-MDIX, −40 à +85°C.
Le 7498011122 (WE-RJ45LAN) est un connecteur RJ45 1 port, à montage en surface 10/100BASE-T avec transformateur LAN intégré (magnétique + connecteur). Il est compatible Auto-MDIX, optimisé pour l'assemblage SMT/refusion, conçu pour les températures industrielles et construit avec des composants magnétiques en ferrite et un blindage robuste pour des liaisons Ethernet fiables sur les cartes embarquées, industrielles et de communication.
|
Numéro de pièce |
Fabricant Numéro de pièce |
Fabricant |
Description |
|
7498011122 (variantes : 7498011122AR / 7498011122R, vérifier le suffixe) |
LPJ19911ADNL |
LINK-PP |
RJ45 SMT 10/100M |
|
|
|||
|
Ports |
Température de fonctionnement |
Applications |
Montage |
|
1X1 |
-40 °C à +85 °C |
10/100BASE-T (IEEE 802.3u), compatible Auto-MDIX. |
SMT / Bord de carte (orientation à angle droit) |
|
|
|||
|
Orientation |
Terminaison |
Couleur LED |
Blindage |
|
Angle de 180° (droit) |
Soudure |
J/V |
Blindé |
|
Principales caractéristiques
|
|||
Spécifications électriques
(conditions de test : HP/Agilent 4395A, 25 °C, humidité ~33%)
| Paramètre | Valeur | Notes / Conditions de test |
|---|---|---|
| Inductance en circuit ouvert (OCL) | 350 µH min. | 100 kHz / 100 mV à polarisation CC de 8 mA. |
| Rapport de transformation | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV. |
| Perte d'insertion (IL) | ≤ −1,0 dB | 1–100 MHz (max). |
| Perte de retour (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | Bandes de fréquences par fiche technique. |
| Réjection de mode commun (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | Un CMR élevé aide les performances EMI. |
| Diaphonie (CT) | ≤ −35 dB (1–100 MHz) | Performances typiques du magjack pour 10/100BASE-T. |
| Diélectrique / Hipot | 2250 VDC / 1 minute (test du fabricant entre les broches spécifiées) | Voir la fiche technique pour les points de test exacts. |
