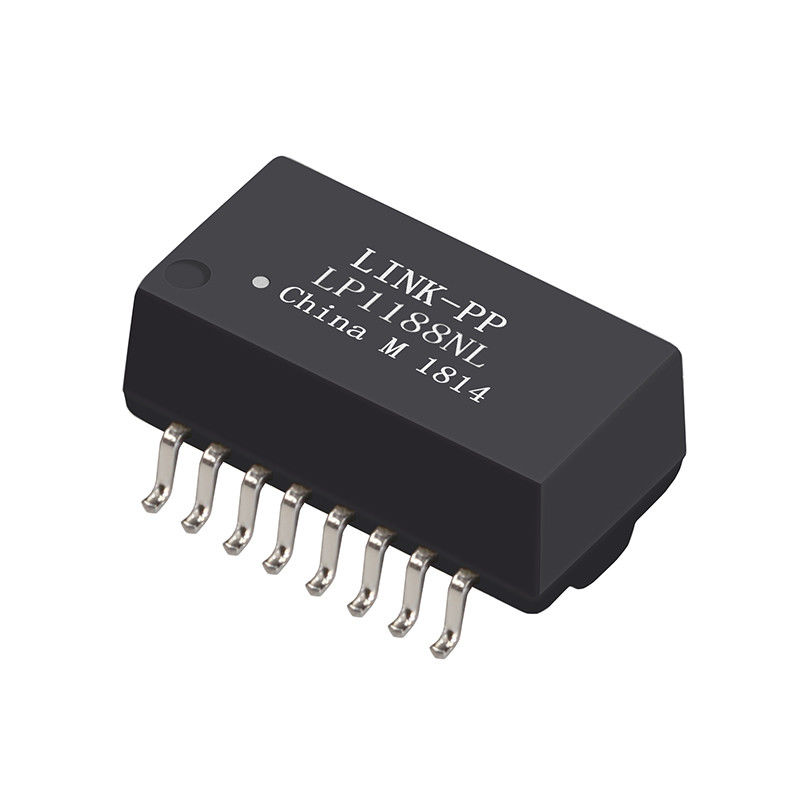

PIN de SMT gauche simple 10/100Base-T 16 de transformateur d'isolement d'Ethernet de LP1188NL

Vue d'ensemble du module de transformateur d'isolement SMD Ethernet à port unique LP1188NL


LeLP1188NLest un module magnétique Ethernet à port unique haute performance conçu pour supporter10/100 de base-TRéservées dans un boîtier compactMontage à surface à 16 broches(SMD), il offre l'isolation galvanique, l'appariement d'impédance et la fonctionnalité d'intégrité du signal entre un PHY Ethernet et l'interface de câble à paire tordue.Il est conçu pour la fiabilité dans les systèmes intégrés, industrielles et les applications Ethernet de consommation.


Principales caractéristiques

• Prend en charge les vitesses de réseau 10 Base-T et 100 Base-TX.
• Configuration à port unique (1x10/100), détection SMD à 16 broches.
• Ratio de rotation: 1CT: 1CT (à la fois côté émetteur et côté récepteur) pour un couplage optimisé.
• Plage de température de fonctionnement: de 40 °C à +85 °C pour une large tolérance environnementale.
• Rating Hi-Pot (isolation) typiquement de 1500 Vrms (minimum) pour la sécurité et l'isolation des équipements.
• Conforme aux normes IEEE 802.3 (10/100 Base-T), certifié RoHS, REACH, UL, ISO9001/14001 (par le biais de la fabrication LINK-PP).
• Conception magnétique haute performance à cadre ouvert, optimisée pour la suppression de l'EMI, la disposition compacte de la carte et la compatibilité de reflux SMT.

Spécifications électriques @25°C

Considérations de conception et de sélection

• Confirmer l'exigence de vitesse du réseau: si votre système nécessite des Gigabit (1000 Base-T) ou plus, sélectionnez en conséquence; LP1188NL est optimisé pour 10/100 Base-T.
• Assurez-vous que la disposition des circuits imprimés s'adapte au placement du transformateur près du chemin magnétique PHY ou RJ45 pour une meilleure intégrité du signal.
• Considérer la tension d'isolement relative à l'environnement de sécurité/régulation du système.
• Vérifier l'adéquation du profil de reflux (SMT) et de la hauteur maximale du composant, compte tenu des contraintes de l'enceinte.
• Si la capacité PoE (Power-over-Ethernet) est requise, assurez-vous que les magnétiques et l'interface RJ45 sont classés en conséquence (LP1188NL est pour NON-PoE).

Numéro de pièce des modules magnétiques connexes:

Pourquoi choisir LINK-PP?

Qualité et fiabilité

LINK-PP est un leader mondial dans la conception et la fabrication de connecteurs RJ45 intégrés et de transformateurs magnétiques discrets.

Nous adhérons aux normes de production les plus strictes, suivant les directives de qualité établies à l'origine par Tyco Electronics.Tous les fournisseurs de matières premières sont soigneusement sélectionnés et approuvés selon les normes Tyco's avant d'entrer dans notre processus de production..

• Fabriqué sous contrôle de qualité strict
• Certifié selon la norme ISO 9001:2008
• Compatible avec UL, REACH et RoHS
• Fournisseur OEM pour Tyco Electronics depuis 9 ans
• Engagé dans des politiques actives de protection de l'environnement
• Tests de modules à 100%: chaque unité est testée, pas seulement les échantillons
