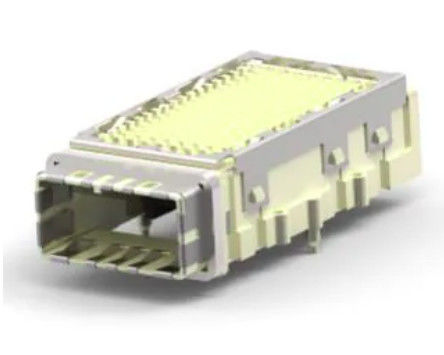

2149157-1 CXP Assemblage de réceptacle 125Gb/s Max avec évier thermique

Découvrez le 2149157-1 CXP RCPT Kit W/Heat Sink, un ensemble de récipient CXP scellé à 84 positions avec une terminaison à trous press-fit, débit de données 125 Gb/s,et confinement EMI pour les applications de signaux haute performance.

Caractéristiques clés de l'assemblage de cage 2149157-1 125Gb/s

• Ensemble de récipient CXP avec dissipateur de chaleur intégré
• 84 positions, porte unique, configuration 1 x 1
• Prend en charge des débits de données jusqu'à 125 Gb/s
• Construction scellée pour une meilleure protection
• Contenant EMI avec joint élastomérique
• Termination par press-fit à trou pour fixation sécurisée de PCB
• Conception de profil standard avec une hauteur de 14,37 mm
• Matériau de boîtier classé UL 94V-0
• Emballage en plateau pour faciliter la production

Spécifications techniques:

Caractéristiques du matériau et de la mécanique

• Plaquage du produit primaire:Étain sur nickel
• Matériau de la cage:Étain sur nickel
• Matériau du boîtierL'utilisation de produits chimiques est interdite.
• Ligne de centre (Pitch):0.8 mm [0,03 pouces]
• Épaisseur de PCB recommandée:1.57 mm [0,062 pouces]
• Application du circuit:Signalisation

2149157-1 CXP Applications dans les cages:

• Cartes de contrôle et serveurs
• Commutateurs réseau
• Routeurs
• stockage directement connecté (DAS)
• Réseaux de stockage connectés (SAN)
• Le stockage connecté au réseau (NAS)
• Dispositifs de stockage

Nom de l'entreprise:

1. Les connecteurs sont conçus pour fonctionner dans une plage de température comprise entre -40° et 85°C.
2. L'assemblage de réceptacle CXP est spécifiquement configuré pour les produits utilisés dans l'industrie des communications.
3. Le boîtier de connecteur et les poulets (pièces qui retiennent les contacts des broches conformes) sont en thermoplastique moulé, UL 94-V-0.Tous les contacts de broches conformes dans le connecteur sont en alliage de cuivre sous-plaqué avec du nickelLe boîtier est en zinc moulé sous pression. Le bouchon de poussière est en zinc moulé sous pression.
4. L'exposition prolongée à la lumière ultraviolette peut altérer la composition chimique du matériau de connexion.
5. L'ensemble de connecteurs doit rester dans le conteneur de transport jusqu'à ce qu'il soit prêt à être utilisé afin d'éviter toute déformation des contacts des broches et des poteaux de montage conformes.Les ensembles de connecteurs doivent être utilisés en premier lieu, d'abord pour éviter la contamination du stockage qui pourrait nuire aux performances.

Je suis désolée.

Questions fréquemment posées au sujet de 2149157-1 CXP Cage

1À quoi sert le 2149157-1?

Le 2149157-1 est utilisé commeEnsemble de récipient CXPpour les applications d'interconnexion de signaux à grande vitesse dans les équipements de réseautage et de communication.

2Le 2149157-1 est-il équipé d'un évier thermique?

Oui, la pièce est livrée avec unévier à chaleur, qui aide à soutenir la gestion thermique dans des environnements d'exploitation exigeants.

3Le 2149157-1 est-il un connecteur scellé?

Cet ensemble de récipient estscellé, ce qui contribue à améliorer la protection et la fiabilité du système.

4Quel est le débit de données du 2149157-1?

Le débit de données maximal est125 Gb/s.

5Quel type d'arrêt de PCB utilise-t-il?

Il utiliseéquipement de presse à troustermination pour le montage sécurisé des PCB.
