62F-1201YGD2NL 1X2 RJ45 Connecteur avec base 10/100 TX magnétique

100 Filtre de base 1x2 Jack à basse pression 62F-1201YGD2NL

Le connecteur RJ45 doit être équipé d'un connecteur RJ45:

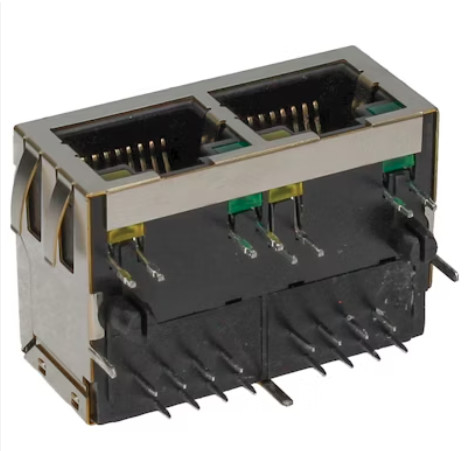

Le 62F-1201YGD2NL est un connecteur RJ45 haute performance doté d'une prise téléchargeable 1x2 avec des composants magnétiques 10/100 Base-TX intégrés.Ce connecteur féminin est conçu pour la technologie de trou à travers (THT) et fournit des connexions fiables et robustes pour diverses applications de réseautage.

Caractéristiques:

Les spécifications du connecteur 1X2 RJ45:

1.Caractéristiques physiques:

• Alignement: 90°
• Type de connexion: PCB THT (technologie à travers trou)
• Écran: Oui
• Type de verrouillage: verrouillage à verrouillage
• Hauteur: 13,6 mm
• Catégorie de réseau: CAT 5
• Nombre de ports: 2
• Nombre de postes/contacts: 8P8C
• LED: vert à gauche, jaune à droite
• Plaquage de contact: 6 micro-pouces d'or dans la zone de contact
• Matériau du boîtier: thermoplastique UL94V-0
• Matériau de contact/bouclier: alliage de cuivre
• Détecteurs de métaux

2.Spécifications électriques (à 25°C):

• Ratio de virage (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Inductance (100KHz/0,1V @ 8mA): 350 μH MIN
• Perte d'insertion (dB TYP): -1,2dB (0,3-100MHz)
• Perte de retour (dB TYP):
  • -18 dB (1 à 10 MHz)
  • -16 dB (30 MHz)
  • -12 dB (60 à 80 MHz)
• Le niveau d'interférence (dB TYP):
  • -40 dB (1 à 10 MHz)
  • -35 dB (30-60 MHz)
  • -30 dB (60 à 100 MHz)
• CMR (dB TYP):
  • -30 dB (1 à 50 MHz)
  • -20 dB (50 à 130 MHz)
• Pour les appareils à haute tension: 1500 Vrms MIN
• Température de fonctionnement: de 0°C à +70°C
• Conformité RoHS: Oui

62F-1201YGD2NL Mécanique:

Le système d'exploitation doit être conforme à la norme ISO/IEC 17025 et à la norme ISO/IEC 17025:

Nom de l'entreprise:

1Ce connecteur prend en charge diverses applications, y compris SOHO (modems ADSL), LAN-on-Motherboard (LOM), hubs et commutateurs.

2Conformité avec les spécifications IEEE 802.3.

3Construit avec des matériaux de haute qualité, y compris un boîtier thermoplastique UL94V-0, des contacts en alliage de cuivre et un revêtement de bouclier en nickel.

4La température de pointe de soudage en ondes recommandée est de 265°C maximum pendant 5 secondes maximum.
