Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: 7499011212A
Document: LPJ0011ABNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
Pour les produits de l'industrie |
Fabriqué en Chine: |
Le numéro d'immatriculation du véhicule est: |
Catégorie: |
Connecteur RJ45 avec transformateur intégré |
Taux de données: |
100BASE-TX |
Poe: |
Non-PoE |
Ports: |
1x1 |
Languette: |
Vers le bas |
CMRR améliorée: |
Non |
Température de fonctionnement: |
-40 ° C jusqu'à +85 ° C |
DIRIGÉ: |
Verte ou jaune |
Mode Phy Chip: |
courant et tension |
Monter: |
Tht |
Les onglets du bouclier: |
Oui |
Soudure: |
Soudure d'onde |
Numéro de pièce: |
Pour les produits de l'industrie |
Fabriqué en Chine: |
Le numéro d'immatriculation du véhicule est: |
Catégorie: |
Connecteur RJ45 avec transformateur intégré |
Taux de données: |
100BASE-TX |
Poe: |
Non-PoE |
Ports: |
1x1 |
Languette: |
Vers le bas |
CMRR améliorée: |
Non |
Température de fonctionnement: |
-40 ° C jusqu'à +85 ° C |
DIRIGÉ: |
Verte ou jaune |
Mode Phy Chip: |
courant et tension |
Monter: |
Tht |
Les onglets du bouclier: |
Oui |
Soudure: |
Soudure d'onde |

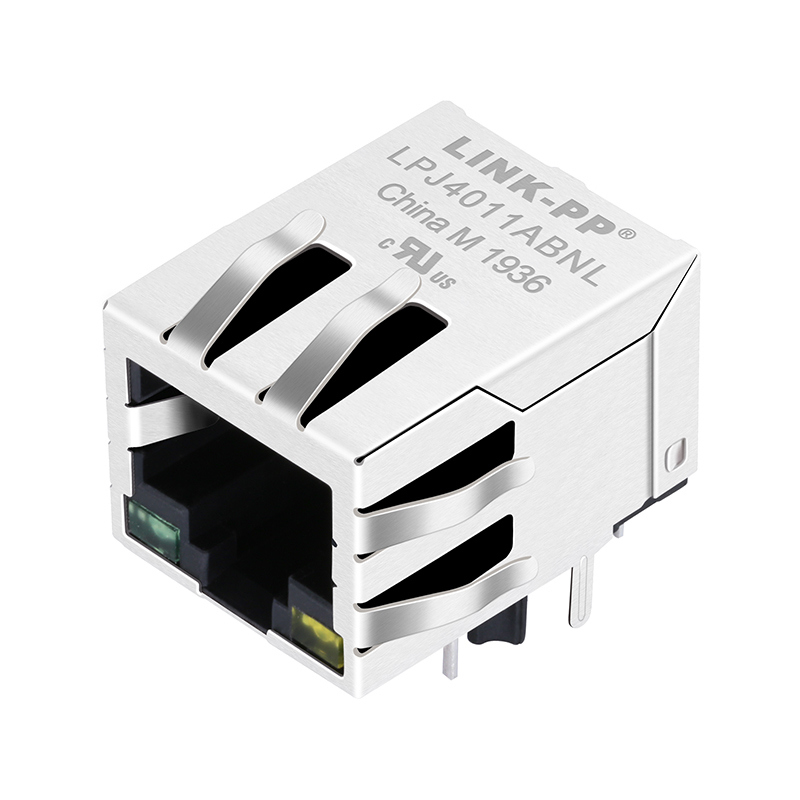

Le WE-RJ45 7499011121A est un connecteur RJ45 blindé à un seul port, avec des transformateurs LAN intégrés et des selfs en mode commun conçus pour les applications 10/100Base-T. 100% Cross to LINK-PP LPJ4011ABNL RJ45 Magjack à un seul port. Les principales caractéristiques incluent des indicateurs LED bicolores, la prise en charge d'AutoMDIX et un montage à angle droit traversant, ce qui le rend adapté à divers appareils réseau, y compris les PC embarqués et les systèmes d'automatisation industrielle.
| Paramètre | Conditions / Détails | Spécification |
|---|---|---|
| Vitesse Ethernet | — | 10/100 Base-T (10/100 Mbps) |
| Prise en charge d'AutoMDIX | — | Oui |
| Capacité PoE | — | Non-PoE (non conçu pour les applications PoE) |
| Rapport de transformation (RX/TX) | Rapport du transformateur | 1CT : 1CT |
| Noyaux par port | — | 4 |
| OCL (Inductance en circuit ouvert) | 100 kHz, 100 mV, polarisation 8 mA | ≥ 350 µH |
| Perte d'insertion (IL) | 1–100 MHz | ≤ –1 dB (max) |
| Perte de retour (RL) | 1–30 MHz | ≥ –18 dB |
| 30–60 MHz | ≥ –13.5 dB | |
| 60–80 MHz | ≥ –12 dB | |
| 80–100 MHz | ≥ –10 dB | |
| Diaphonie (CT) | 1–60 MHz | ≥ –30 dB |
| 60–100 MHz | ≥ –30 dB | |
| Taux de réjection en mode commun (CMRR) | 1–30 MHz | ≥ –30 dB |
| 30–60 MHz | ≥ –30 dB | |
| 60–100 MHz | ≥ –30 dB | |
| Tension de tenue diélectrique (Tension d'isolement) | 1 minute | ≥ 2250 VDC (série typiquement ≥1500 Vrms) |
| Tension directe des LED (VF) | À IF = 20 mA | 1.8–2.4 V |
| Paramètre | Spécification |
|---|---|
| Type de connecteur | Prise RJ45, 8 positions / 8 contacts (8P8C) |
| Type de montage | Traversant (THT), Angle droit (Entrée latérale) |
| Orientation | Languette vers le bas (direction du loquet) |
| Blindage | Boîtier blindé avec doigts EMI (onglets EMI) |
| Indicateurs LED | Intégré Vert et Jaune LED |
| Matériau du boîtier | Thermoplastique PA66, Noir, UL94 V-0 |
| Matériau du contact | Bronze phosphoreux |
| Placage des contacts | 30 µin (0.76 µm) Or sur Nickel |
| Matériau du blindage | Alliage de cuivre (laiton) avec 50 µin Nickel placage |
| Dimensions (L × l × H) |
21.25 × 15.93 × 13.30 mm (0.837" × 0.627" × 0.524") |
| Paramètre | Spécification |
|---|---|
| Plage de température de fonctionnement | –40°C à +85°C |
| Conditions de stockage | < 40°C; < 75% HR |
| Cycles d'accouplement | 750 cycles |
| Conformité / Certifications | RoHS, REACH, UL (E472316), Conforme à la norme IEEE 802.3 |
