Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HC-027
Conditions de paiement et d'expédition
Quantité de commande min: 1 400 pièces
Prix: $0.06-$1.5
Détails d'emballage: Tape et bobine: 1400 pièces / bobine, 7000 pièces / carton
Délai de livraison: Environ 1-2 semaines
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 6KK/mois
Numéro de la partie: |
HC-027 |
Numéro de port: |
Port unique |
Les épingles non.: |
12 |
Taux de données: |
10/100Base-T |
Paquet mécanique: |
Le SMD |
Température de fonctionnement: |
0°C à 80°C |
Longueur: |
8.4mm |
Largeur: |
9.47 mm |
Taille: |
2.2 mm |
Lancement de Pin: |
1.27mm |
Numéro de la partie: |
HC-027 |
Numéro de port: |
Port unique |
Les épingles non.: |
12 |
Taux de données: |
10/100Base-T |
Paquet mécanique: |
Le SMD |
Température de fonctionnement: |
0°C à 80°C |
Longueur: |
8.4mm |
Largeur: |
9.47 mm |
Taille: |
2.2 mm |
Lancement de Pin: |
1.27mm |

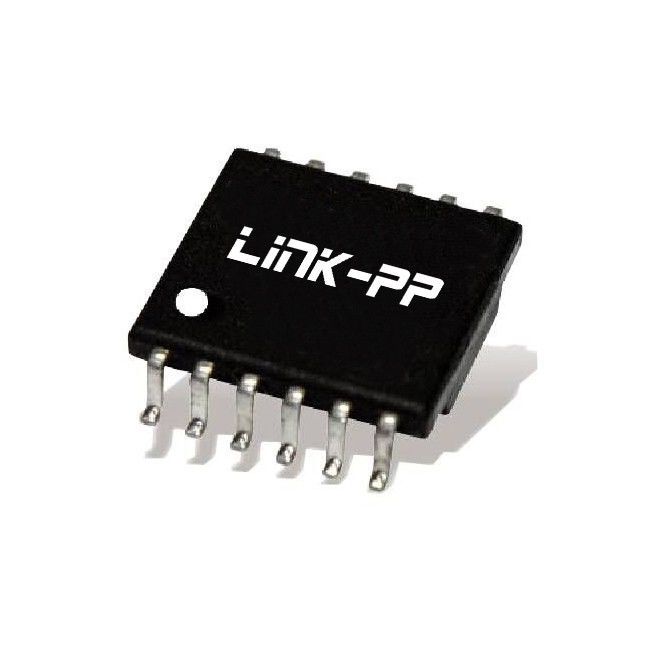

1Transformateur Ethernet haute performance conçu pour les applications 10/100Base-T.
2Le HC-027 est entièrement conforme à la RoHS, ce qui garantit qu'il est exempt de matières dangereuses.
3Le transformateur ne contient pas de matières interdites par le SS-00259.
4. Le taux de soudure maximal RoHS de 260 °C pendant 3 à 5 secondes.
5. Conçus pour répondre aux exigences de soudage par reflux infrarouge (IR), assurant durabilité et fiabilité pendant la fabrication.
6. Répond aux spécifications IEEE 802.3, assurant des performances stables dans les applications réseau.
7Sa taille compacte et sa conception robuste le rendent adapté à divers systèmes de réseautage industriels et commerciaux modernes.
|
Le type |
Impédance de basse vitesse de 100Ω |
|
Ratio des virages (± 5%) |
TX/RX = 1CT:1CT |
|
Perte d'insertion |
-1,1 dB MIN @ 0,1 à 125 MHz |
|
Perte de rendement |
-16 dB MIN @ 1 à 40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40 à 100 MHz |
|
Ratio de rejet du mode commun |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Le cross talk |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10 à 100 MHz
|
|
C.O.L. |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
|
Cw/w |
25 pF max. ((100KHz,100mV) |
|
DCR |
Pour les appareils de surveillance de l'environnement. Pour les appareils de surveillance de l'environnement, le système de sécurité doit être équipé d'un système de surveillance de l'environnement. |
| CASE Résistance à la corrosion | Sn Épaisseur 5 μm min. |
|
Test de l'hypoténuse |
Le système de régulation de la fréquence électrique doit être conforme à la réglementation en vigueur. |
| Température de fonctionnement | 0°C à +80°C |
| Le MSL | 2 |
Classification HC-027 Profiles de reflux
| Caractéristique du profil | Assemblage sans plomb | |
| Taux moyen d'accélération (de TL à TP) | 3°C / seconde max. | |
| Préchauffage Température min. Température max. Temps (min à max) (t) |
150 °C 200 °C 60 à 180 secondes |
|
| Ts max. à TL Taux de montée en puissance |
3°C / seconde max. | |
| Temps maintenu au-dessus Température (TL) Temps (tL) |
217 °C 60 à 150 secondes |
|
| Température de pointe (Tp) Temps à 5 °C de la température maximale réelle. |
260 +0 / -5 °C 3 à 5 secondes |
250 +0 / -5 °C 20 à 40 secondes |
| Rampes de descente | 6°C / seconde max. | |
| Temps entre 25 °C et la température maximale | 8 minutes au maximum. | |
