2.5G BASE-T Modules de transformateur Ethernet à double port LP75001ANL

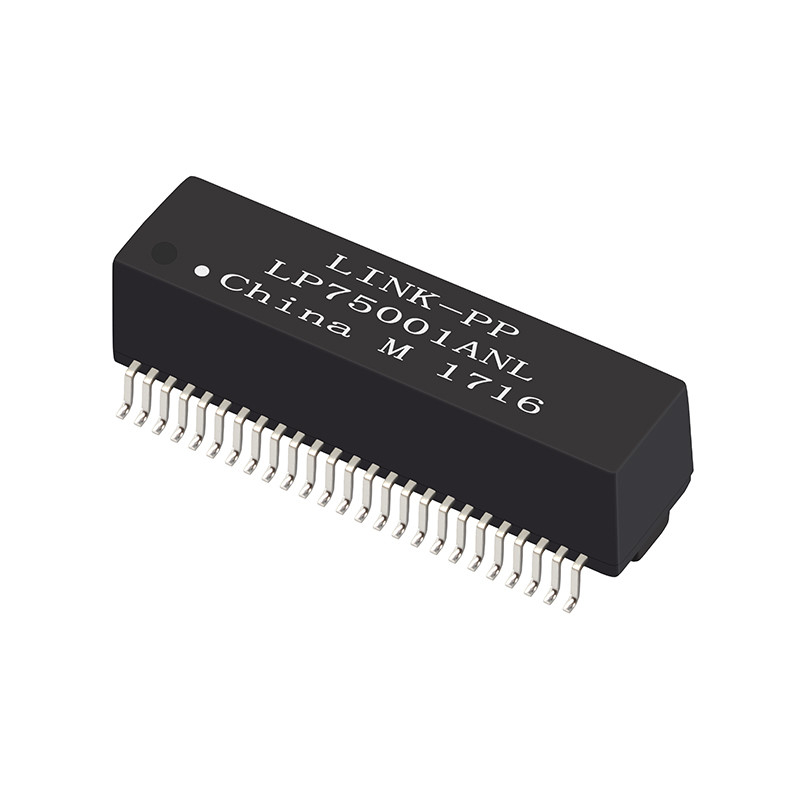

Le module du transformateur LP75001ANL Résumé:

Le LP75001ANL est un module de transformateur Ethernet à double port conçu pour prendre en charge les débits de données 2.5G BASE-T. Il est entièrement conforme aux normes IEEE 802.3 et est livré dans un package de montage en surface.ce qui le rend idéal pour les systèmes de réseau modernes, y compris les configurations LAN-on-Motherboard (LOM), les hubs, les commutateurs et plus encore.

Principales caractéristiques:

1. Prend en charge le débit de données élevé 2.5G BASE-T.
2. Le module LAN Transformer est équipé d'une configuration à double port.
3. Il est doté d'une construction à cadre ouvert avec des dimensions de 1,1 pouce (L) x 0,441 pouce (W) x 0,338 pouce (H).
4. -40°C à +85°C Température de fonctionnement large.
5. Offre une tension d'isolation élevée de 1500 Vrms fournissant une excellente isolation électrique et sécurité.
6. Le LP75001ANL est conforme aux normes RoHS et REACH.
7. Certification UL (numéro de dossier E484635), assurant le respect de normes élevées de sécurité et de qualité.

Spécifications électriques @25°C:

• Ratio des tours (primaire)): 1CT:1CT ± 5%
• Inductivité (OCL): 160 μH Min @ 100 KHz, 100 mV
• Perte d'insertion: -1,2 dB max (1 à 125 MHz)
• Perte de rendement: -18 dB Min (1-40 MHz), -12 dB Min (40-80 MHz), -10 dB Min (125 MHz)
• Écoute transversale: -40 dB Min (30 MHz), -35 dB Min (60 MHz), -30 dB Min (80 MHz)
• Rejet du mode commun: -35 dB Min (30 MHz), -30 dB Min (100 MHz), -25 dB Min (125 MHz)

Applications:

• Équipement de réseau: Idéal pour une utilisation dans les commutateurs, les routeurs et autres équipements de réseau.
• Systèmes industriels et commerciaux: Convient pour les systèmes d'automatisation, les systèmes de sécurité et autres applications industrielles.
• Environnements SOHO (petit bureau/bureau interne): Parfait pour les appareils tels que les modems ADSL et autres infrastructures de réseau à petite échelle.
• Systèmes intégrés: peut être intégré dans diverses applications embarquées pour une connectivité réseau fiable.

Détails de l' emballage:

• Le paquet: Tape & Reel
• SPQ: 350 pièces par bobine
• Taille du carton37cm x 37cm x 25cm
• Quantité par carton: 1 400 pièces
• Poids brut par carton: 7 kg
• Poids net par pièce: 0,005 kg
