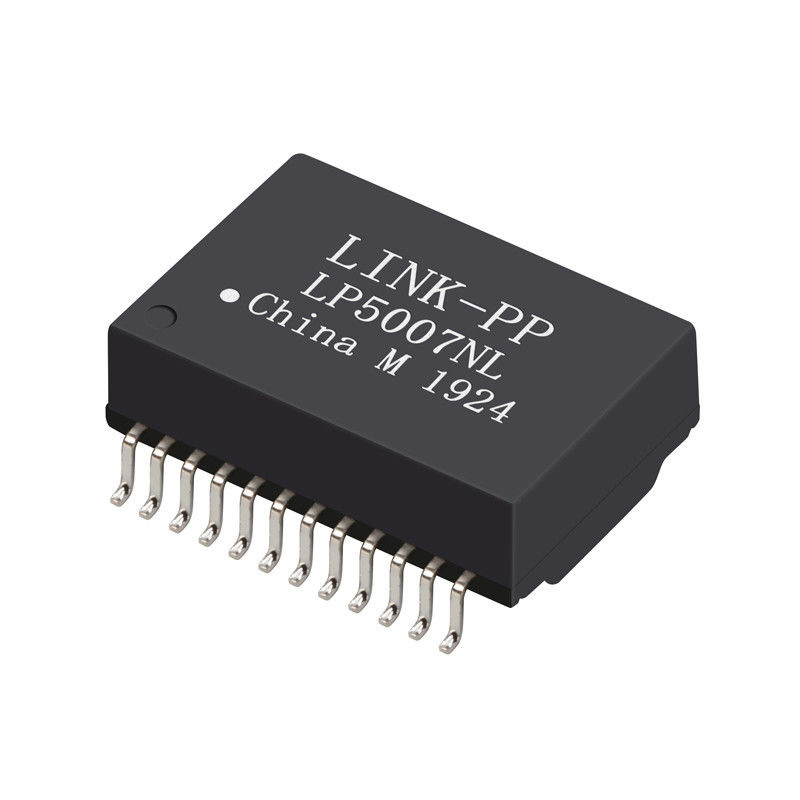

Module magnétique Pulse H5007NL 1000BASE-T Transformateur LAN SMT

H5007NL est un module magnétique Ethernet 1000BASE-T haute performance avec un rapport de virage 1CT: 1CT, une isolation de 1500 Vrms, une faible perte d'insertion et une excellente suppression des EMI.Conçus pour les interfaces Gigabit Ethernet PHY dans les commutateurs, routeurs et équipements de réseautage industriel.

H5007NL Vue d'ensemble du transformateur LAN SMT

Le...H5007NLest unmodule magnétique SMT Ethernet à port uniqueConçues pourApplications réseau local à gigabit 1000BASE-T. avec1CT:1CT ratio de virage, tension d'isolation de 1500Vrms, perte d'insertion ultra-faible et excellent rejet du bruit commun, il assureintégrité du signal Ethernet stable et à grande vitessepour les commutateurs, les routeurs, les caméras IP, les contrôleurs industriels et les équipements de télécommunications.

Ce module est entièrement conformeles spécifications IEEE 802.3et est optimisé pourles circuits imprimés à haute densité et les ensembles de soudage automatique par reflux.

Principales caractéristiques et avantages

• Conçus pourL'émetteur-récepteur de l'appareil doit être situé à proximité de l'émetteur-récepteur.
• Module magnétique SMT à port unique
• Ratio des virages 1CT:1CToptimisé pour la correspondance entre les interfaces PHY
• Voltage d'isolation de 1500 Vrmspour la sécurité du système
• Perte d'insertion extrêmement faible
• C' est excellent.les pertes de retour, le bruit croisé et les performances DCMR;
• Une empreinte compacte pourconception de PCB à haute densité
• Conforme à la réglementation RoHS, compatible avec le reflux (245°C maximum)

Spécifications techniques du transformateur Ethernet H5007NL

Spécifications générales

Spécifications électriques (@25°C)

Les États membres

• Rating de la température de reflux maximale RoHS 245°C
• Répond à la spécification IEEE 802.3
• Conçu pour prendre en charge des applications telles que les modems SOHO (ADSL), LAN sur carte mère (LOM), hubs et commutateurs.
• Avec des rapports de rotation variés.

Je suis désolée.

Impulsion H5007NL LAN Magnétique dessin

H5007NL Dessin de schéma

H5007NL Dessin de la mise en page des PCB:

Quels sont les problèmes résolus par le H5007NL?

1. Assurer une intégrité du signal Gigabit Ethernet stable

Défi de conception:
La transmission Gigabit Ethernet est extrêmement sensible auxPerte d'insertion, perte de retour, bruit croisé et bruit commun, qui affectent directementBER, jitter et stabilité des liaisons.

Solution technique:
H5007NL est intégréenroulements de transformateurs de précision et matériaux de base magnétique optimisés, délivrant:

• Faible perte d'insertion à travers1 ¢ 125 MHz
• Excellente performance de la perte de rendement
• SupérieurDCMR et suppression du bruit croisé

Cela garantitdiagrammes d'œil propres, faible BER et performances de liaison robustesdans les conceptions Gigabit Ethernet à haute vitesse.

2Simplifier la conception des PCB et réduire la complexité des BOM

Défi de conception:
Les transformateurs discrets et les solutions d'étranglement augmentent considérablementnombre de composants, complexité du routage, risque EMI et coût d'assemblage.

Solution technique:
H5007NL est intégrétous les magnétiques Gigabit requis dans un module SMT compact, permettant:

• Schéma et mise en page simplifiés
• BOM réduit et coût du placement
• Amélioration du rendement de production
• Performances électriques cohérentes entre lots

3Améliorer la conformité EMC dans les environnements bruyants

Défi de conception:
Les environnements industriels et des télécommunications introduisentforte EMI et bruit de mode commun, conduisant àPerte de paquets, instabilité de liaison et défaillances de conformité.

Solution technique:
AvecDes performances DCMR élevées (jusqu'à -43 dB @30 MHz)et une structure magnétique optimisée, H5007NL fournitexcellente suppression de l'IME, en soutenant:

• Fonctionnement stable dans les environnements industriels
• Certification EMC du système simplifiée
• Amélioration de la fiabilité du système

4. Prise en charge de l'assemblage automatisé à haut volume

Défi de conception:
La production SMT à haute densité nécessitecomposants compatibles avec le reflux et ayant une haute robustesse thermique.

Solution technique:
H5007NL estentièrement compatible SMT, soutenirTempérature de reflux maximale RoHS de 245°C, idéal pourlignes de production automatisées de soudage par dépôt et par reflux.

Notes d'installation et de conception du module magnétique LAN

1. Suivez le schéma de référence du fournisseur PHY pourConnexion magnétique 1000BASE-T
2. Gardez le parcours des paires différentiellescourt, contrôlé par impédance et symétrique
3. Magnétiques de placementprès de PHYpour réduire les effets de stub
4. Utilisez une bonne mise à la terre du châssis pour maximiserPerformance de suppression des EMI

Je suis désolée.

Applications typiques du transformateur Ethernet SMT H5007NL

• Commutateurs Gigabit Ethernet
• Contrôleurs Ethernet industriels
• Routeurs et passerelles
• Caméras IP et systèmes NVR
• Équipement d'accès télécom
• Plaques de réseau intégrées
• Réseaux intelligents et systèmes d'automatisation

Conclusion

Le...Module de magnétisation Ethernet H5007NL 1000BASE-TIl livreintégrité du signal de niveau porteur, suppression EMI robuste et intégration SMT compacte, ce qui en fait unchoix idéal pour les conceptions Gigabit Ethernet nécessitant une fiabilité élevée, un faible coût BOM et une fabrication évolutive.

Je chercheDes solutions de remplacement compatibles avec les broches, des solutions de remplacement moins coûteuses ou des solutions magnétiques personnalisées?  Obtenez de l'aide professionnelledenotre équipe d'ingénieurs.
