Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ISO,ROHS,REACH
Numéro de modèle: 2301997 à 1997
Conditions de paiement et d'expédition
Quantité de commande min: 40 pièces
Prix: $1.2 - $6.86
Détails d'emballage: plateau
Délai de livraison: 1 à 2 semaines
Conditions de paiement: T/T, L/C, Western Union, NET30/60/90 jours,
Capacité d'approvisionnement: 5KK/mois
Le type: |
cric rj45 magnétique |
Le sexe: |
Jack (femme) |
Configuration: |
2x1 |
Nombre de postes/contacts par port: |
8P8C |
Écran: |
Éclipsé |
Catégorie de représentation: |
Catégorie 5e |
Température de fonctionnement minimale: |
- ℃ 40 |
Température de fonctionnement maximale: |
+ ℃ 85 |
Indice de flammabilité: |
UL 94 V-0 |
Cycles d'accouplement: |
Cycle 750 |
Couleur LED: |
Vert - Jaune |
Direction des onglets: |
En haut et en bas |
Le type: |
cric rj45 magnétique |
Le sexe: |
Jack (femme) |
Configuration: |
2x1 |
Nombre de postes/contacts par port: |
8P8C |
Écran: |
Éclipsé |
Catégorie de représentation: |
Catégorie 5e |
Température de fonctionnement minimale: |
- ℃ 40 |
Température de fonctionnement maximale: |
+ ℃ 85 |
Indice de flammabilité: |
UL 94 V-0 |
Cycles d'accouplement: |
Cycle 750 |
Couleur LED: |
Vert - Jaune |
Direction des onglets: |
En haut et en bas |

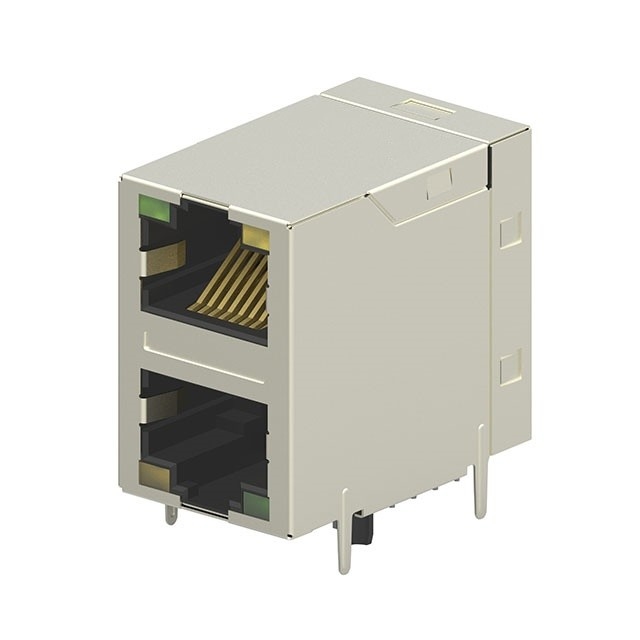

2301997-7 RJ45 avec magnétisme en utilisant des matériaux de haute qualité.Le bouclier est en laiton et recouvert de nickel pour une résistance à la corrosion.Le matériau de contact est un alliage de cuivre, avec plaquage sélectif en or (minimum 0,76 μm ou 30 μin) sur 1,27 μm (50 μin) de nickel dans la zone de contact.Les broches de soudure sont plaquées d'étain sur nickelEn outre, le connecteur est capable de résister à des températures de reflux de 260 °C.
Un connecteur RJ45 avec magnétisme est un connecteur RJ45 avec des composants magnétiques intégrés, tels que des transformateurs et des étouffants.et réduction du bruit dans les réseaux EthernetL'intégration des magnétiques directement dans le connecteur RJ45 élimine le besoin de transformateurs séparés sur le PCB, économisant ainsi de l'espace et simplifiant le processus d'assemblage.Ce type de connecteur est couramment utilisé dans les applications Ethernet pour prendre en charge des fonctionnalités telles que l'isolement du signal et la correspondance d'impédance.
| RATIO de tournage @ 100 kHz | (P1 ~ P2): ((J1 ~ J2) = 1:1 ± 2% (P3 ~ P4): ((J3 ~ J6) = 1:1 ± 2% (P5~P6): ((J4~J5) = 1:1±2% (P7 ~ P8): ((J7 ~ J8) = 1:1 ± 2% |
| Inductivité primaire | une fréquence minimale de 350 μH @100 kHz,0.1V 8mA DC BIAS |
| Résistance en courant continu | 1.2 Le système OHMS MAX |
| Perte d'insertion | 1 à 100 MHz: -1,0 dB MAX 100 à 125 MHz: -1,2 dB MAX |
| Perte de retour | 1 à 40 MHz: -16 dB MIN. 40 à 100 MHz: -10 dB+20 log ((f/80 MHz) MIN. |
| Le discours croisé | 1 à 100 MHz: -30 dB MIN. |
| Attention au mode commun | 1 à 100 MHz - 30 dB MIN. |
| Isolement: côté PHY vers le côté LINE | Pour les appareils de commande électrique |
