Transformateur WE-BMS SMT 74941300 6 broches pour systèmes de gestion de batterie

Aperçu du transformateur CMS WE-BMS 74941300 :

LeTransformateur CMS WE-BMS 74941300est un transformateur de signal haute performance de qualité automobile spécialement conçu pourSystèmes de gestion de batterie (BMS)et les infrastructures de stockage d’énergie. Doté d'un rapport de rotation de 1CT:1CT, d'une conception à montage en surface à 6 broches et d'une barrière d'isolation galvanique exceptionnelle, ce composant constitue un élément essentiel pour maintenir des communications de données sûres, fiables et sans bruit le long des architectures en guirlande.

En employant des spécialistesTechnologie de fil entièrement isolé FIW-6, le 74941300 garantit une atténuation des transitoires haute tension sans augmenter l'empreinte des composants, ce qui en fait le premier choix pour les concepteurs automobiles de niveau 1 et les développeurs d'énergie industrielle recherchant une compatibilité électromagnétique (CEM) et une sécurité des batteries optimales.

Spécifications du transformateur LAN 74941300 :

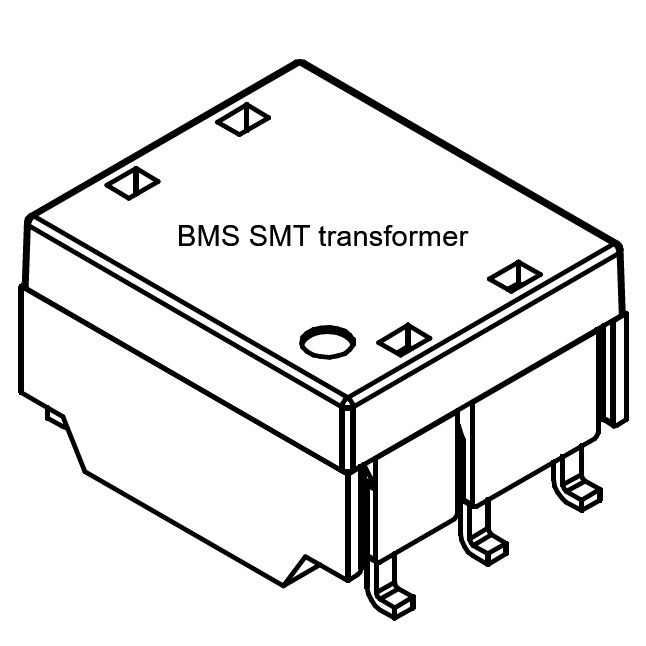

Schéma du transformateur SMT 74941300 :

Modèle de terrain recommandé : [mm]

Applications du 74941300 BMS LAN magnétique

LeTransformateur CMS WE-BMS 74941300est déployé à l’échelle mondiale dans des secteurs clés exigeant une séparation impeccable des signaux :

1. Véhicules électriques et hybrides (EV/HEV) :Assure l'isolation et le rejet du bruit entre les cartes de surveillance de cellules localisées (CMU) et l'unité de gestion de batterie (BMU) centralisée.
2. Systèmes de stockage d'énergie (ESS) :Protège les systèmes de batteries conteneurisés commerciaux et industriels à grande échelle en utilisant des émetteurs-récepteurs de gestion connectés en série.
3. Alimentations sans interruption (UPS) :Offre des liens d'acquisition de données isolés dans des modules d'alimentation de secours d'entreprise de haute fiabilité.
4. Surveillance des packs haute tension industriels :Gère le routage de télémétrie de cellule à cellule à travers des véhicules à guidage automatique (AGV) et des groupes motopropulseurs électriques complexes.

FAQ sur le 74941300 BMS LAN magnétique

Si votre priorité est un transformateur qui équilibreassemblage CMS compact,haute tension d'isolement, etqualification de qualité automobile, le 74941300 vous offre un point de départ très pratique. Ses limites électriques publiées et ses dessins mécaniques facilitent la conception en toute confiance, en particulier dans les configurations BMS sensibles à l'espace.

Une assistance OEM et ODM est disponible pour vous aider à répondre aux exigences de votre approvisionnement, de votre marque et de votre projet.

Q1 : À quoi sert le transformateur SMT WE-BMS 74941300 ?

Il est conçu pour les applications de systèmes de gestion de batterie où le transfert de signal isolé, le montage CMS compact et les performances d'isolation élevées sont importants.

Q2 : Ce transformateur est-il adapté aux conceptions d’isolation haute tension ?

Oui. La fiche technique répertorie4 300 V CCtension d'essai d'isolation,3 100 V CAtension d'essai d'isolation, et1 000 V CCtension de fonctionnement.

Q3 : Quelle est la plage de température de fonctionnement ?

La plage de température de fonctionnement est-40 °C à +125 °C.

Q4 : Le 74941300 est-il un composant SMT ?

Oui. Le produit est présenté comme unTransformateur CMS WE-BMSavecmontage en surfaceconstruction.

Q5 : Prend-il en charge une manipulation conviviale pour la production ?

Oui. La fiche technique répertorieMSL1, ce qui est favorable aux flux de travail de fabrication et de stockage standard.
