Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: RoHS & REACH Compliant
Numéro de modèle: 74942302
Conditions de paiement et d'expédition
Quantité de commande min: 10 pièces
Prix: $0.7-$1.5
Détails d'emballage: bande et bobine
Délai de livraison: 2 semaines
Conditions de paiement: L/C, D/A, D/P, Western Union
Capacité d'approvisionnement: 6000000/mois
Les ports: |
2 Ports |
Numéro de la partie: |
74942302 |
Voltage d'isolation: |
4300VDC (1min, primaire à secondaire) |
Voltage de fonctionnement: |
Jusqu'à 1000 VDC |
Ratio des tours: |
1:1 |
Température de fonctionnement: |
-40°C à 125°C |
Les ports: |
2 Ports |
Numéro de la partie: |
74942302 |
Voltage d'isolation: |
4300VDC (1min, primaire à secondaire) |
Voltage de fonctionnement: |
Jusqu'à 1000 VDC |
Ratio des tours: |
1:1 |
Température de fonctionnement: |
-40°C à 125°C |
| Catégorie | Spécification |
|---|---|
| Numéro de la partie | 74942302 |
| Série | Le WE-BMS |

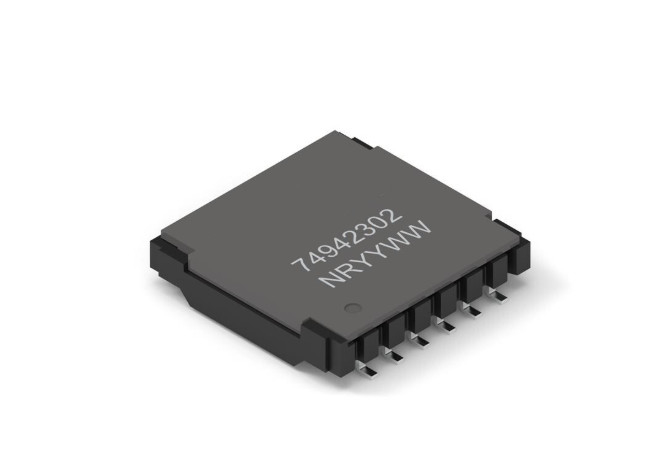

| Type de transformateur | Transformateur SMT pour les systèmes de gestion des batteries |
| Type de montage | Monture de surface (SMT) |
| Température de fonctionnement | -40°C à +125°C |
| Conditions de stockage | < 40°C; < 75% RH (dans l'emballage d'origine) |
| Sensibilité à l'humidité | MSL 1 |
| Inductivité (L) | Pour les appareils de traitement de l'air, les valeurs de l'échantillon doivent être définies en fonction de l'échantillon. |
| Inductivité de fuite | 0.5 μH (max) @ 100 kHz, 100 mV |
| Perte d'insertion (IL) | -0,25 dB (max) @ 4 MHz |
| Perte de rendement (RL) | -20 dB (min) @ 4 MHz, 100 Ω |
| CMRR (110 MHz) | -35 dB (min) |
| CMRR (10 ‰ 1000 MHz) | -20 dB (min) |
| Voltage de fonctionnement | 1000 V de courant continu |
| Voltage d'isolation | Pour les appareils à commande numérique, la fréquence d'alimentation doit être supérieure ou égale à: |
| Distance de dégagement | 10 mm (min) |
| Distance de dérapage | 10 mm (min) |
| Résistance en courant continu (côté du transformateur) | 450 mΩ (maximum) |
| Résistance en courant continu (côté CMC) | 850 mΩ (maximum) |
| Les dimensions (L × P × H) | 15.10 mm × 15,40 mm × 3,45 mm (± 0,25 mm) |
| Matériau de base | Les produits doivent être présentés dans un emballage de qualité supérieure. |
| Matériau de couverture | LCP E4008, UL 94V-0, CTI 3 |
| Matériau de fil | FIW-6 |
| Certifications | Conforme à la directive RoHS (2011/65/UE et 2015/863), conforme à la directive REACH (CE 1907/2006), AEC-Q200 de catégorie 1 |
| Applications | Systèmes de gestion de la batterie (BMS), systèmes de stockage d'énergie, alimentation électrique ininterrompue (UPS), vélos électriques, scooters électriques, isolation des interfaces industrielles |
| Emballage | Tape & Reel |
