Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 7490140123, 7490140124, 7490140125
Conditions de paiement et d'expédition
Quantité de commande min: Le montant de l'aide est calculé à partir du montant de l'aide.
Prix: $0.06-$2.2
Détails d'emballage: T&R
Délai de livraison: Le stock
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/mois
Taux de données: |
10/100 de base-T |
Les ports: |
1 |
Mode de montage: |
TMS |
Ratio des tours: |
1:1 |
Le POE: |
Non-PoE |
Inductivité: |
350 uH |
Voltage d'isolation: |
RMS de 1500 V |
Température de fonctionnement: |
-40 °C à +85 °C |
Taux de données: |
10/100 de base-T |
Les ports: |
1 |
Mode de montage: |
TMS |
Ratio des tours: |
1:1 |
Le POE: |
Non-PoE |
Inductivité: |
350 uH |
Voltage d'isolation: |
RMS de 1500 V |
Température de fonctionnement: |
-40 °C à +85 °C |

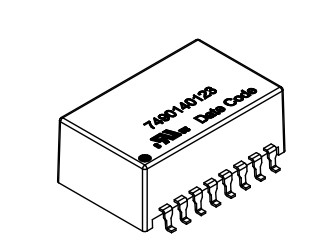

| Numéro de la partie | 7490140123 | 7490140124 | 7490140125 |
| Rate des données | 10/100 de base-T | 10/100 de base-T | 10/100 de base-T |
| Nombre de numéros PIN | 16Numéros PIN | 12Numéros PIN | 24PIN |
| Ratio des tours | 1Le taux de conversion est le suivant: | 1Le taux de conversion est le suivant: | 1Le taux de conversion est le suivant: |
| Inductivité | 350 μH | 350 μH | 350 μH |
| Voltage d'isolation | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. |
| Perte d'insertion | -1,4 dB max (1 ‰ 100 MHz) | -1,2 dB maximum (1 ‰ 100 MHz) | -1,4 dB max (1 ‰ 100 MHz) |
| Perte de rendement |
-14 dB min (1 ‰ 30 MHz), - 9 dB min (30 ‰ 60 MHz), - 8 dB min (60 ∼ 80 MHz), -7 dB min (80 à 100 MHz) |
- 16 dB min (1 ‰ 30 MHz), -14 dB min (3060 MHz), - 9 dB min (60 ∼ 80 MHz), -8 dB min (80 à 100 MHz) |
-14 dB min (1 ‰ 30 MHz), - 9 dB min (30 ‰ 60 MHz), - 8 dB min (60 ∼ 80 MHz), -7 dB min (80 à 100 MHz) |
| Ratio de rejet du mode commun (CMRR) |
- 20 dB min (1 ‰ 30 MHz), - 18 dB min (30 ‰ 60 MHz), -15 dB min (60 à 100 MHz) |
|
- 20 dB min (1 ‰ 30 MHz), - 18 dB min (30 ‰ 60 MHz), -15 dB min (60 à 100 MHz) |
| Ratio de rejet différentiel par rapport au mode commun (DCMR)) |
- 30 dB min (1 ‰ 30 MHz), - 25 dB min (30 ‰ 60 MHz), -20 dB min (60 ̊100 MHz) |
- 35 dB min (1 ‰ 30 MHz), - 32 dB min (30 ‰ 60 MHz), -30 dB min (60 ̊100 MHz) |
- 30 dB min (1 ‰ 30 MHz), - 25 dB min (30 ‰ 60 MHz), -20 dB min (60 ̊100 MHz) |
| Écoute transversale (CT) |
- 40 dB min (1 ‰ 60 MHz), -35 dB min (60 ̊100 MHz) |
- 33 dB min (1 ‰ 60 MHz), -30 dB min (60 ̊100 MHz) |
- 40 dB min (1 ‰ 60 MHz), -35 dB min (60 ̊100 MHz) |
| Type de montage | TMS | TMS | TMS |
| Température de fonctionnement | -40°C à +85°C | -40°C à +85°C | -40°C à +85°C |
| Résistance en courant continu (max) | 500 mΩ (100 kHz / 100 mV (points 9-16) | 1300mΩ(Le nombre de fois où les données sont utilisées est supérieur à 100 kHz. | 500mΩ(100 kHz / 100 mV (points 13 à 24) |
| Dimensions (L × W × H) | 24.28 × 15,1 × 11,0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Distance libre | 2.5 mm | 2.5 mm | 2.5 mm |
| Distance de ramassage | 4 mm | 4 mm | 4 mm |
| Les ports | 1 | 1 | 1 |
