Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: RoHS compliant
Numéro de modèle: 7498111001A
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs, échantillons gratuits
Prix: $0.21 - $0.7
Détails d'emballage: Plateau
Délai de livraison: environ 3 jours
Conditions de paiement: TT, NET30/60/90 jours, Western Union
Capacité d'approvisionnement: 20 000 pièces par semaine
Numéro de pièce: |
Transformateur LAN 7498111001A RJ45 |
C.O.L.: |
350 μH par minute |
Ratio de virages: |
1Le nombre d'étoiles est calculé en fonction de la fréquence d'écoulement. |
Perte d'insertion: |
-1,0 dB au maximum. |
Matériau de base: |
Ferrite |
Placage de contact: |
Étain 100 % avec nickel |
Région de contact: |
15 μ" plaqué d'or |
Logement: |
Thermoplastique |
Bouclier: |
50 μ" de nickel sur 0,008" de cuivre |
UL 94V-0: |
Aide au logement |
Numéro de pièce: |
Transformateur LAN 7498111001A RJ45 |
C.O.L.: |
350 μH par minute |
Ratio de virages: |
1Le nombre d'étoiles est calculé en fonction de la fréquence d'écoulement. |
Perte d'insertion: |
-1,0 dB au maximum. |
Matériau de base: |
Ferrite |
Placage de contact: |
Étain 100 % avec nickel |
Région de contact: |
15 μ" plaqué d'or |
Logement: |
Thermoplastique |
Bouclier: |
50 μ" de nickel sur 0,008" de cuivre |
UL 94V-0: |
Aide au logement |

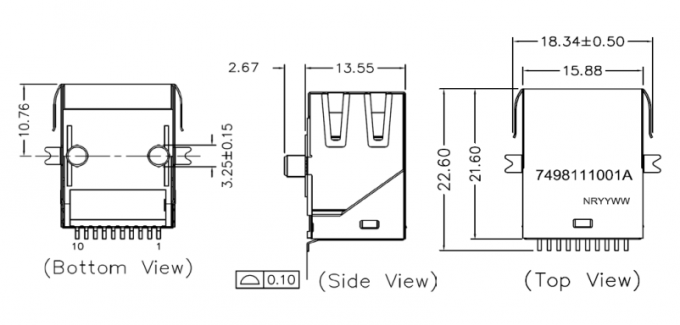

| Paramètre | Valeur |
|---|---|
| Numéro de pièce | 7498111001A |
| Type | MagJack 1000BASE-T |

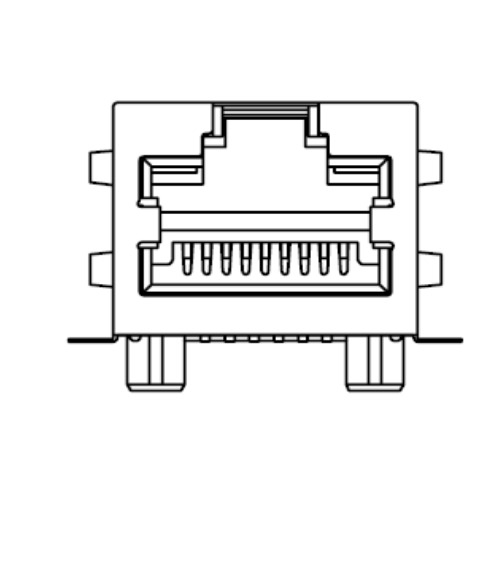

| Description | Connecteur RJ45 1000Base-T avec transformateur intégré |
| Prise en charge PoE | Non |
| Ports | 1 |
| Direction de la languette | Haut |
| LED | Pas de LED |
| Auto MDIX | Oui |
| Temp. de fonctionnement. | -40 °C à +85 °C |
| Application |
Conforme IEEE 802.3ab pour 1000Base-T |
| Paramètre | Spécification |
|---|---|
| Inductance (OCL) | 350 µH min @ 100 kHz, 100 mV, 8 mA de courant continu |
| Rapport de transformation (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Perte d'insertion (IL) | -1,0 dB max (1–100 MHz) |
| Perte de retour (RL) | -18 dB min (1–30 MHz) -15 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Rejet de mode commun (CMR) | -35 dB min (1–30 MHz) -30 dB min (30–100 MHz) |
| Diaphonie (CT) | -37 dB min (1–30 MHz) -32 dB min (30–60 MHz) -27 dB min (60–100 MHz) |
| Tension de test Hi-Pot | 1500 Vrms, 1 min |
Le transformateur LAN 7498111001A est conçu pour les interfaces réseau Gigabit Ethernet (1000BASE-T). Il assure l'isolation du signal, l'adaptation d'impédance et la suppression du bruit entre le PHY Ethernet et le connecteur RJ45, garantissant une transmission de données à haute vitesse fiable dans les équipements réseau.
Les applications typiques incluent les commutateurs Ethernet, les routeurs, les cartes d'interface réseau (NIC), les appareils Ethernet industriels et les systèmes de réseau embarqués.
Le 7498111001A est conçu pour le Gigabit Ethernet 1000BASE-T, prenant en charge une transmission de données de 1 Gbit/s sur des câbles en cuivre à paires torsadées tels que Cat5e ou Cat6.
Cette norme est largement utilisée dans les centres de données, les réseaux d'entreprise et les appareils Ethernet industriels.

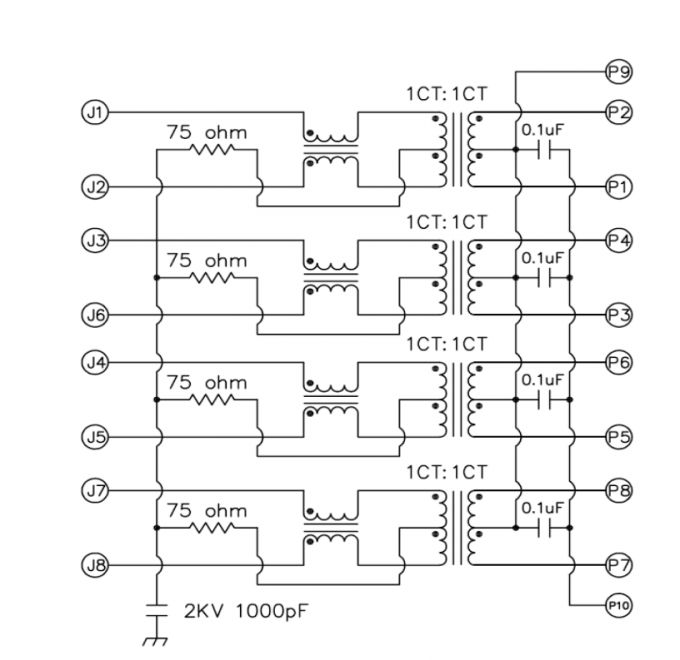

Un transformateur LAN (magnétique Ethernet) remplit plusieurs fonctions importantes dans les interfaces Ethernet :
Ces fonctions contribuent à assurer une communication Ethernet stable et conforme aux normes.
Oui. Le transformateur LAN 7498111001A est conçu pour fonctionner avec les émetteurs-récepteurs PHY Gigabit Ethernet qui prennent en charge le 1000BASE-T. Il peut être intégré dans des conceptions d'interface Ethernet où des magnétiques sont requis entre le PHY et le connecteur RJ45.
Les ingénieurs doivent vérifier l'impédance, le rapport de transformation et les directives de disposition pour assurer une compatibilité optimale.
Le transformateur LAN WE-RJ45LAN 7498111001A est couramment utilisé dans :
Sa conception compacte le rend adapté aux matériels réseau à haute densité.
Un transformateur LAN améliore la qualité du signal en :
Ces caractéristiques sont essentielles pour maintenir une communication Gigabit Ethernet fiable sur les câbles en cuivre.
