Détails de produit
Place of Origin: CHINA
Nom de marque: LINK-PP
Certification: RoHS compliant

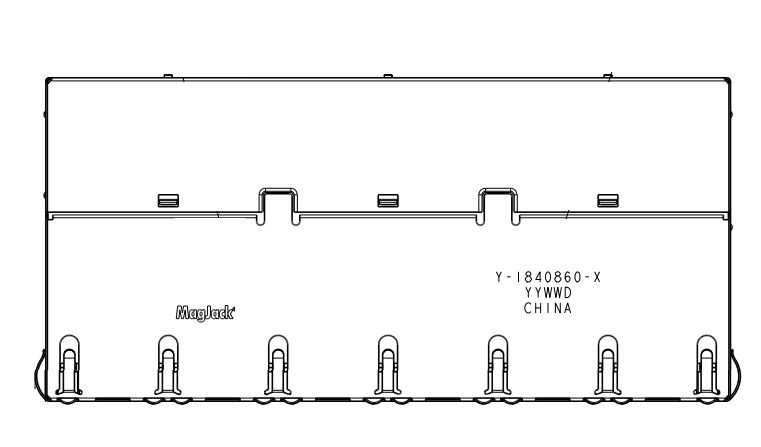

Model Number: 1840860-4
Conditions de paiement et d'expédition
Minimum Order Quantity: 1pcs，Free samples
Prix: $1.2 - $3.5
Packaging Details: Tray
Delivery Time: About 3 Days
Payment Terms: TT, NET30/60/90 Days, Western Union
Supply Ability: 20K Pieces per Week
Number of Ports: |
Multiport RJ45 |
Series: |
2X6 |
Port Configuration: |
Stacked |
Application: |
Gigabit Ethernet |
EMI Tabs: |
With |
Operating Temperature: |
0°C ~ 70°C |
Number of Ports: |
Multiport RJ45 |
Series: |
2X6 |
Port Configuration: |
Stacked |
Application: |
Gigabit Ethernet |
EMI Tabs: |
With |
Operating Temperature: |
0°C ~ 70°C |
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | 1840860-4 |
| Application | 10/100/1000BASE‑T |
| Impédance | 100 Ω |
| Rapport de transformation (Puce : Câble) | 1:1 (Les quatre paires) |
| OCL (Inductance en circuit ouvert) | ≥ 350 µH @ 100 kHz, 0,1 Vrms, polarisation CC de 8 mA, 0–70°C |
| Paires bidirectionnelles | Les quatre paires |
| Perte d'insertion (IL) | ≤ -1,1 dB (1–100 MHz) |
| Perte de retour (RL) | ≥ -18 dB (1–40 MHz) ; ≥ -12–20·log(f/80) dB (40,1–100 MHz) |
| Atténuation de la diaphonie | ≥ -35 dB (1–40 MHz) ; ≥ -33–20·log(f/50) dB (40,1–100 MHz) |
| CMRR (Rejet de mode commun) | ≥ -30 dB (1–100 MHz) |
| Tension d'isolement | 2250 VCC, 60 sec, montée de 500 V/sec, tous les ports connectés |
Le connecteur RJ45 empilé 2x6 avec magnétiques intégrés est largement utilisé dans les environnements Ethernet haute densité qui nécessitent des interfaces réseau fiables, peu encombrantes et à haut débit. Les applications typiques incluent :
