Détails de produit
Place of Origin: China
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Model Number: 7498111123
Conditions de paiement et d'expédition
Minimum Order Quantity: 50/500/1000
Prix: négociable
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

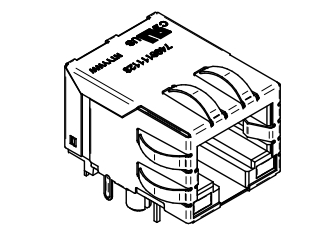

Les connecteurs WE-RJ45LAN de la série 7498111123 RJ45 avec magnétique intégré 1000BASE-T sont conçus pour une intégration transparente et efficace dans les interfaces Ethernet.spécialement conçus pour la soudure par reflux de trou (THR)Cette conception compacte est environ 50% plus petite que les solutions magnétiques discrètes,économiser considérablement de l'espace de carte précieux tout en assurant la conformité avec l'IEEE 802.3 et les normes CEI 62368-1.
| Paramètre | Spécification |
|---|---|
| Inductivité (L) | 350 μH min (100 kHz / 100 mV / 8 mA) |
| Voltage d'essai d'isolation (Viso) | 2250 VDC |
| Perte d'insertion (IL) | -1 dB max (1 ‰ 100 MHz) |
| Perte de rendement (RL) | -16 dB min (1 ¢30 MHz) -14 dB min (30 ¢60 MHz) -12 dB min (60 ¢80 MHz) -10 dB min (80 ¢100 MHz) |
| Écoute transversale (CT) | -33 dB min (160 MHz) -30 dB min (6080 MHz) -30 dB min (80100 MHz) |
| Ratio de rejet du mode commun (CMRR) | -33 dB min (1 ‰ 30 MHz) -30 dB min (30 ‰ 60 MHz) -30 dB min (60 ‰ 80 MHz) -30 dB min (80 ‰ 100 MHz) |
| Ratio des tours | 1:1 |
| Taux de données | Les données de base sont fournies par les autorités compétentes |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -40°C à +85°C |
| Conditions de stockage (dans l' emballage original) | < 40°C; < 75% de RH |
| Niveau de sensibilité à l'humidité (MSL) | 1 |
| Cycle d'accouplement | 750 cycles |
| Composant | Matériau / revêtement |
|---|---|
| Matériau de construction en plastique | LCP thermoplastique, noir |
| Indice de flammabilité | Le produit doit être présenté dans la boîte de conserve. |
| Matériau de blindage | D'autres produits |
| Couche de protection | 30 μ" de nickel |
| Matériau de contact | Phosphore Bronze |
| Plaquage par contact | 30 μm d'or sur 50 μm de nickel |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
