RJ45 2X2 2250741-1 Appui à angle droit à angle droit 100W 4PPoE

Spécifications de RJ45 2X2 2250741-1 :

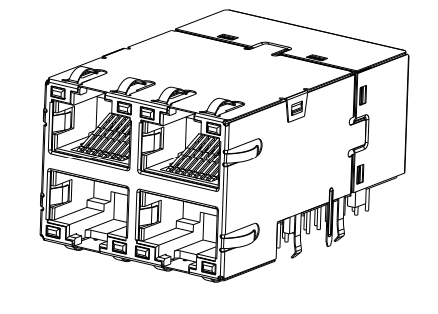

2250741-1 DESSIN

Circuit 2.5G 4PPoE :

Principales caractéristiques :

• Conception intégrée :La caractéristique la plus importante est l'intégration du connecteur RJ45 et des composants magnétiques Ethernet (transformateurs et selfs) en un seul module compact.
• Débit de données à haut débit :Il est conçu pour prendre en charge l'Ethernet 2.5GBASE-T, garantissant des performances réseau à haut débit.
• PoE haute puissance :L'appareil prend en charge le Power over Ethernet (4PPoE) 100W à 4 paires, ce qui lui permet de fournir une puissance importante aux appareils connectés tels que les points d'accès sans fil hautes performances, les caméras IP et l'éclairage LED.
• Compatibilité standard de l'industrie :Ces ICM sont conçus pour être compatibles avec les principaux PHY Ethernet (dispositifs de couche physique) de fabricants tels que Broadcom. Ils utilisent souvent des empreintes et des brochages standard de l'industrie, ce qui peut faciliter la mise à niveau des conceptions existantes.
• Durabilité et fiabilité :Grâce à des caractéristiques telles qu'une conception robuste et une plage de températures de fonctionnement adaptée à divers environnements, ces connecteurs sont conçus pour la fiabilité. Ils sont également généralement testés à 100 % en production.

Fonctions clés :

• Conditionnement du signal :Les composants magnétiques intégrés sont essentiels pour maintenir l'intégrité du signal dans la transmission de données à haut débit. Ils aident à garantir que les signaux sont propres et exempts de distorsion.
• Suppression des EMI :Une fonction principale du MagJack RJ45 2x2 est de supprimer les interférences électromagnétiques. Les composants internes, tels que les selfs de mode commun, sont conçus pour gérer le bruit conduit et rayonné, ce qui est essentiel pour répondre aux exigences de la CEM (compatibilité électromagnétique).
• Isolation électrique :Les composants magnétiques fournissent une isolation galvanique, qui protège contre les courts-circuits et les pics de tension. Il s'agit d'une fonction de sécurité essentielle dans les équipements de réseau.
• Réduction des composants et de l'espace :En combinant le connecteur et les composants magnétiques, l'ICM réduit le nombre de composants sur la carte de circuit imprimé (PCB), ce qui permet d'économiser un espace précieux sur la carte et de simplifier le processus de conception et d'assemblage.
• Alimentation (PoE) :Le module facilite la transmission de l'alimentation via le câble Ethernet, servant soit d'équipement de source d'alimentation (PSE), soit de dispositif alimenté (PD).
