Détails de produit
Place of Origin: CHINA
Nom de marque: LINK-PP
Certification: UL,ISO,ROHS,REACH
Model Number: NE8FBV-C5-LED1-S
Conditions de paiement et d'expédition
Minimum Order Quantity: Free Samples Available
Prix: négociable
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |

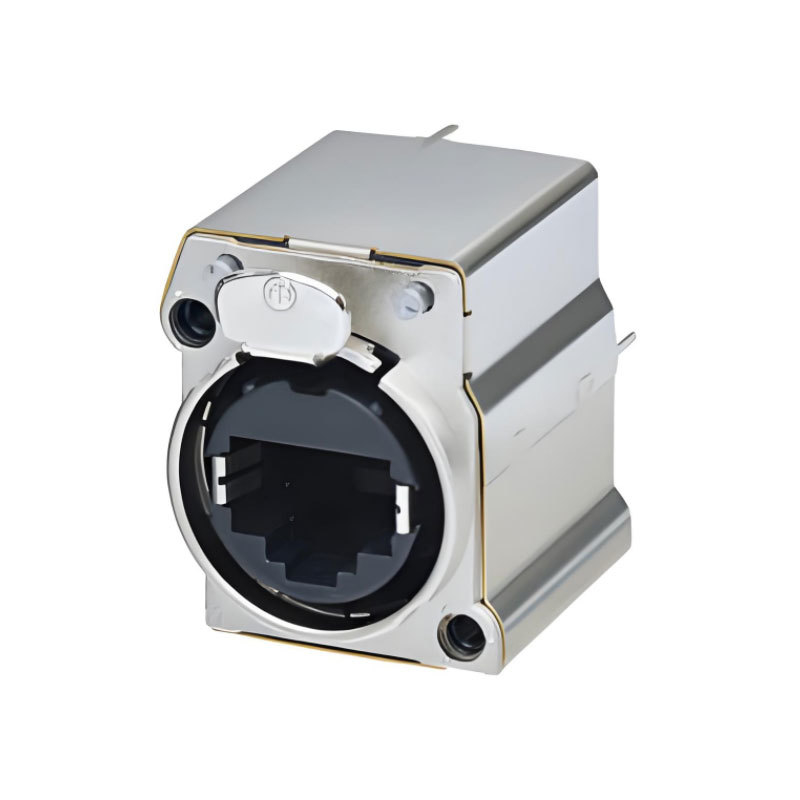

Le NE8FBV-C5-LED1-S est un connecteur RJ45 femelle pour montage sur circuit imprimé vertical robuste, conçu spécifiquement pour les applications réseau audio, vidéo et éclairage professionnelles. Ce connecteur femelle est conçu pour répondre aux dimensions de panneau standard de l'industrie (telles que les dispositions XLR et jack 1/4"), offrant un encombrement compact, une durabilité accrue et un verrouillage sécurisé.
Ce connecteur classé CAT5e comprend deux guides de lumière intégrés pour les indicateurs LED CMS, une construction blindée et un mécanisme de verrouillage à loquet pour un accouplement sûr. Il prend en charge PoE Type 4 Classe 8 (100W) selon IEEE 802.3bt, ce qui le rend idéal pour les applications Ethernet haute puissance.
Remarque: Ce connecteur n'est pas compatible avec les types de câbles CAT6 NE8MC6-MO et NKE6S*.
| Catégorie | Spécification |
|---|---|
| Code produit | NE8FBV-C5-LED1-S |
| Type de connecteur | RJ45, Femelle |
| Type de montage | Montage sur circuit imprimé vertical (montage arrière) |
| Découpe de panneau | Série B (épaisseur de panneau max. : 3 mm) |
| Blindage | Oui |
| Guides de lumière | 2x (pour LED CMS) – Hauteur de LED recommandée : 0,75 mm |
| Prise en charge PoE | IEEE 802.3bt Type 4 Classe 8 (jusqu'à 100 W) |
| Transmission | CAT5e conforme (ISO/CEI 11801 et TIA/EIA 568A/B) |
| Tension nominale | ≤ 57 V |
| Courant nominal | 1,5 A par contact |
| Résistance de contact | < 50 mΩ |
| Tenue diélectrique | 1 kVdc |
| Résistance d'isolement | > 0,5 GΩ |
| Plage de fréquences | 1–100 MHz |
| Force d'insertion/retrait | ≤ 20 N |
| Cycles d'accouplement | > 1000 |
| Mécanisme de verrouillage | Verrouillage à loquet |
| Placage des contacts | 0,2 µm d'or sur nickel |
| Matériau du contact | Bronze (CuSn8) |
| Matériau de la coque | PBT G202G30 |
| Élément de verrouillage | Nickelé |
| Plage de températures | -30 °C à +80 °C |
| Classe d'inflammabilité | UL 94 V-0 |
| Aptitude à la soudure | Conforme à la norme CEI 68-2-20 |
| Conformité aux normes | ISO/CEI 11801-1:2017, CEI 60603-7-3, série CEI 60512 |
Si vous avez besoin de plus d'informations sur le NE8FBV-C5-LED1-S, n'hésitez pas à nous contacter.
◆ Installations audio/vidéo professionnelles
◆ Réseaux de contrôle d'éclairage et de scène
◆ Ethernet industriel
◆ Systèmes de diffusion et de médias
◆ Appareils PoE haute puissance
