Détails de produit
Place of Origin: CHINA
Nom de marque: LINK-PP
Certification: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Conditions de paiement et d'expédition
Minimum Order Quantity: Free samples
Prix: négociable
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

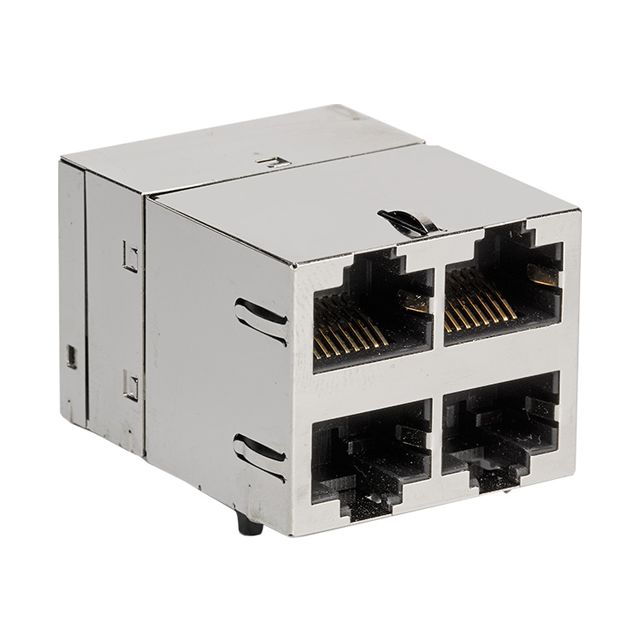

Le Configuration des ports est un module de connecteur RJ45 empilé 2x2 conçu pour les applications Ethernet 2.5GBASE-T. Il est doté de magnétiques intégrés, de LED bicolores (Vert/Jaune) pour l'indication de la liaison et de l'activité, et d'une configuration de montage traversant pour une fixation fiable sur le circuit imprimé.
Conçu pour offrir une intégrité de signal élevée, un excellent blindage EMI et la conformité RoHS, ce connecteur est idéal pour les appareils réseau de nouvelle génération tels que les commutateurs, les routeurs, les serveurs et les systèmes de communication industriels. Le produit répond aux normes d'inflammabilité UL 94V-0 et prend en charge un processus de soudure à la vague avec un pic de 260°C.
Paramètre
| Spécification | Norme Ethernet |
|---|---|
| 2250742-1 | Configuration des ports |
| 2x2 (Empilé) | Type de montage |
| Traversant | Profil de hauteur |
| Décalé | Température de fonctionnement |
| 0°C à +70°C | Conforme RoHS |
| Oui | Soudure recommandée |
| Soudure à la vague (260°C max pendant 10 s) | Performances électriques et magnétiques |
Paramètre
| Spécification | Norme Ethernet |
|---|---|
| 2.5GBASE-T | Rapport de transformation (puce vers câble) |
| 1:1 (les quatre paires, bidirectionnel) | Impédance |
| 100 Ω | Inductance en circuit ouvert (OCL) |
| 350 µH Min @ 100 kHz, 0,1 Vrms, polarisation CC de 8 mA | Perte de retour (RL) |
| ≥ 18 dB (1–40 MHz) | Perte d'insertion (IL) |
| ≤ 1,0 dB (1–100 MHz) | Tension d'isolement |
| 2250 VDC pendant 60 secondes (tous les ports connectés) | Fiche technique 2250742-1 : |
◆
Convient aux processus de soudure à la vague◆
Convient aux processus de soudure à la vague
