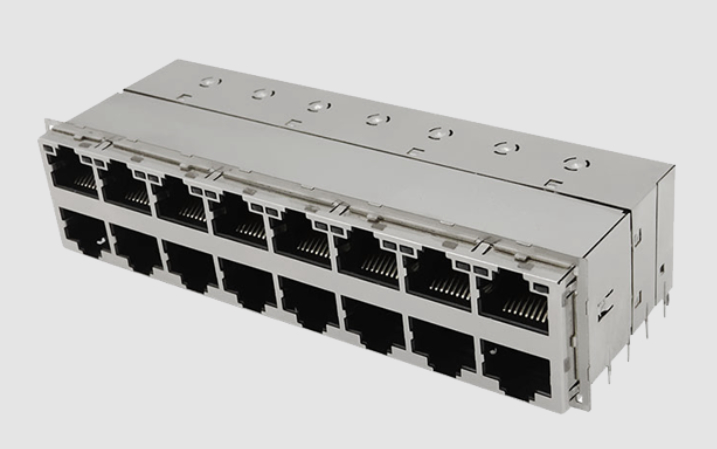

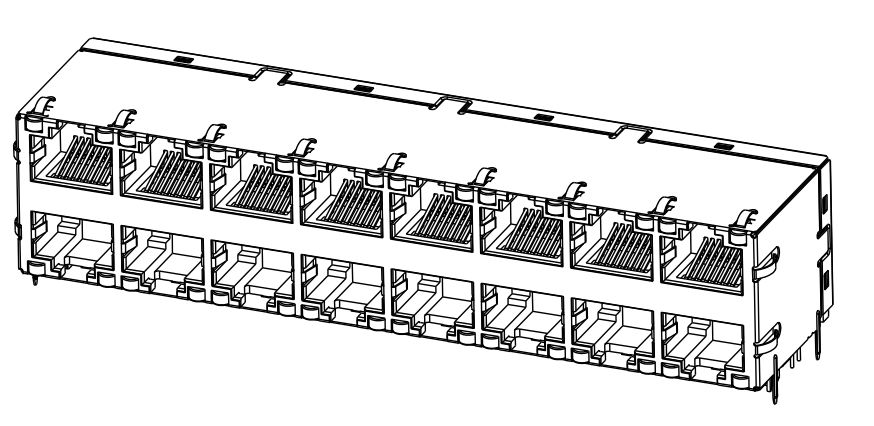

1-1840870-4 Module de connecteur intégré RJ45 Ports 2x8 avec LED

Le1-1840870-4 MagJack est un appareil électroniqueest un connecteur RJ45 à haute performance, empilé 2x8 avec magnétique intégré, conçu pour supporterApplications Ethernet Gigabit 1000BASE-TConçu pour la fiabilité et l'efficacité, ceModule de connecteur intégré (ICM)Il est idéal pour les équipements réseau, les serveurs et les appareils de communication nécessitant une conception compacte et une intégrité supérieure du signal.configuration empilée, empreinte compacte et performances électriques fiables, le 1-1840870-4 RJ45 2x8 est un excellent choix pourcommutateurs de réseau, routeurs, serveurs, systèmes Ethernet industriels et applications de télécommunications.

• Perte d'insertion (IL):≤ 1 dB (0,5-100 MHz)
• Perte de rendement (RL):≥ 18 dB (0,5 à 40 MHz)
• Attenuation du bruit:≥ 35 dB (0,5-100 MHz)
• Ratio de rejet du mode commun (CMRR):≥ 30 dB (0,5-100 MHz)
• Voltage d'isolation:2250 VDC (maximum), pour 500 V/s, tous les ports connectés

• Configuration du port:2x8 mise en page empilée, optimisée pour les conceptions à haute densité.
• Taux de données:SoutenirL'émetteur-récepteur de l'appareil doit être situé à proximité de l'émetteur-récepteur.avec compatibilité arrière avec 10/100BASE-T.
• Performance magnétique:100Ω d'impédance, 350uH OCL minimum, rapport de rotation 1:1 sur les quatre paires, assurant l'intégrité du signal et la suppression de l'EMI.
• Indicateurs à LED:Les LED à double couleur (vert/jaune) fournissent une liaison et un statut d'activité clairs pour chaque port.
• Construction:
  • Casement: thermoplastique noir, UL 94V-0 pour la résistance aux flammes.
  • Bouclier: laiton, nickel pré-plaqué avec des queues de soudure en étain pour plus de durabilité.
  • Contacts: bronze phosphoreux plaqué or pour une fiabilité à long terme.
• Tables de l'IME:La conception intégrée améliore la compatibilité électromagnétique.
• Spécifications environnementales:Plage de température de fonctionnement de 0°C à +70°C, conforme à la réglementation RoHS, sans halogène.
• Voltage d'isolation:Jusqu'à 2250VDC pour une sécurité accrue.
