Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: RoHS
Numéro de modèle: HB6605NL
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs, échantillons gratuits
Prix: $0.09-$1.85
Détails d'emballage: Paquet de carton de tube
Délai de livraison: Environ 3 jours
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 5000K-PCS/mois
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 VAC |
taux de données: |
1000Base-T |
Style de montage: |
Tht |
Température de fonctionnement: |
0 à +70°C |
Nombre de canaux / ports: |
Quad-port |
Numéro de pièce: |
HB6605NL |
Longueur: |
29,00 mm |
Largeur: |
26,50 mm |
Hauteur: |
13.00mm |
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 VAC |
taux de données: |
1000Base-T |
Style de montage: |
Tht |
Température de fonctionnement: |
0 à +70°C |
Nombre de canaux / ports: |
Quad-port |
Numéro de pièce: |
HB6605NL |
Longueur: |
29,00 mm |
Largeur: |
26,50 mm |
Hauteur: |
13.00mm |
| Attribut | Valeur |
|---|---|
| Rapport de transformation | 1CT:1CT |
| Tension d'isolement | 1500 VAC |
| Débit de données | 1000BASE-T |
| Style de montage | THT |
| Température de fonctionnement | 0 à +70°C |
| Nombre de canaux/ports | Quad-port |
| Numéro de pièce | HB6605NL |
| Longueur | 29,00 mm |
| Largeur | 26,50 mm |
| Hauteur | 13,00 mm |

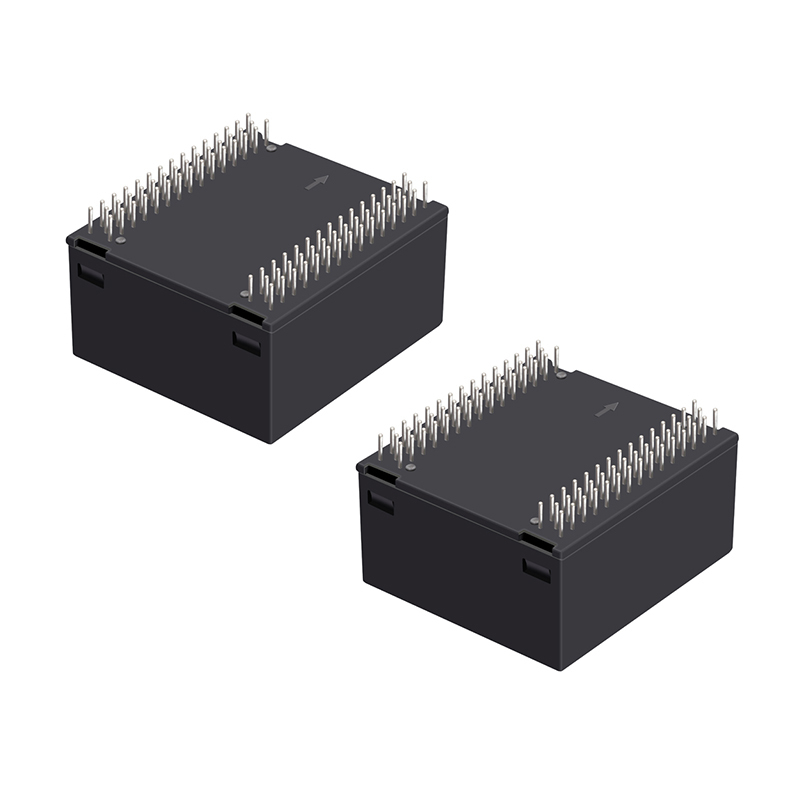

Le HB6605NL est un module magnétique Ethernet quad-port 1000BASE-T conçu pour les applications réseau hautes performances. Prenant en charge des débits de données allant jusqu'à 1 Gbit/s, il intègre quatre canaux avec un rapport de transformation de 1CT:1CT et fournit une isolation de 1500 VAC pour garantir l'intégrité du signal et la protection du système.
Avec la prise en charge de PoE+ à 4 paires jusqu'à 60 W (600 mA par paire), il permet une alimentation efficace en parallèle avec la transmission de données, ce qui le rend idéal pour des applications telles que les commutateurs d'entreprise, les points d'accès industriels, les caméras IP et autres appareils compatibles PoE.
Construit avec des matériaux robustes, notamment un boîtier en plastique thermodurcissable classé UL 94V-0 et un cadre de connexion en alliage de cuivre, le HB6605NL offre des performances stables et la conformité aux normes IEEE 802.3 et RoHS, garantissant une fiabilité à long terme dans des environnements exigeants.
| Paramètre | Détails |
|---|---|
| Numéro de pièce | HB6605NL |
| Description | MOD, QUAD, 1GPP, 1:1, 4PPoE 60W, 88Pin THD NPB, TU |
| Débit de données | 1000BASE-T (Gigabit Ethernet) |
| Nombre de canaux/ports | Quad (4 ports) |
| Tension d'isolement | 1500 VAC (Primaire:Secondaire) |
| Rapport de transformation | 1CT:1CT |
| Inductance côté média (@100KHz/0.1V) | ≥ 350 µH |
| Perte d'insertion (dB Max) | [Conformité typique aux spécifications Ethernet] |
| Perte de retour (dB Min) | [Conforme aux normes IEEE 802.3] |
| Prise en charge PoE | PoE+ à 4 paires (jusqu'à 60 W), 600 mA par paire |
| Plage de température (fonctionnement) | 0°C à +70°C |
| Plage de température (stockage) | -25°C à +85°C |
| Style de montage | Traversant, soudure à la vague 260°C/5s (max) |
| Conformité | IEEE 802.3, conforme RoHS |
| Matériau du connecteur | Plastique thermodurcissable, noir |
| Classement d'inflammabilité du matériau | UL 94V-0 |
| Matériau du cadre de connexion | Alliage de cuivre |
| Placage | Étain électrodéposé sur nickel |
| Finition | Soudure étain mat |
