Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL, Reach, RoHs, ISO19001, ISO14001
Numéro de modèle: HXB5G602NL
Conditions de paiement et d'expédition
Quantité de commande min: 50pcs
Prix: $0.46-$2.2
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: Environ 3-5 jours
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 5500k-PC / mois
Type de produits: |
Puissance au-dessus de transformateur d'Ethernet |
Nombre de ports: |
Port quad |
Vitesse: |
5G Base-T |
Angle de bâti de carte PCB: |
Entrée latérale |
Application-LAN: |
Ethernet (PoE+) |
Température de fonctionnement: |
-40℃-+85℃ |
Ratio de virages: |
1CT: 1CT |
Cote de puissance: |
90 W |
Tension d'isolement: |
1.5 KVrms |
module: |
HXB5G602NL |
Type de produits: |
Puissance au-dessus de transformateur d'Ethernet |
Nombre de ports: |
Port quad |
Vitesse: |
5G Base-T |
Angle de bâti de carte PCB: |
Entrée latérale |
Application-LAN: |
Ethernet (PoE+) |
Température de fonctionnement: |
-40℃-+85℃ |
Ratio de virages: |
1CT: 1CT |
Cote de puissance: |
90 W |
Tension d'isolement: |
1.5 KVrms |
module: |
HXB5G602NL |

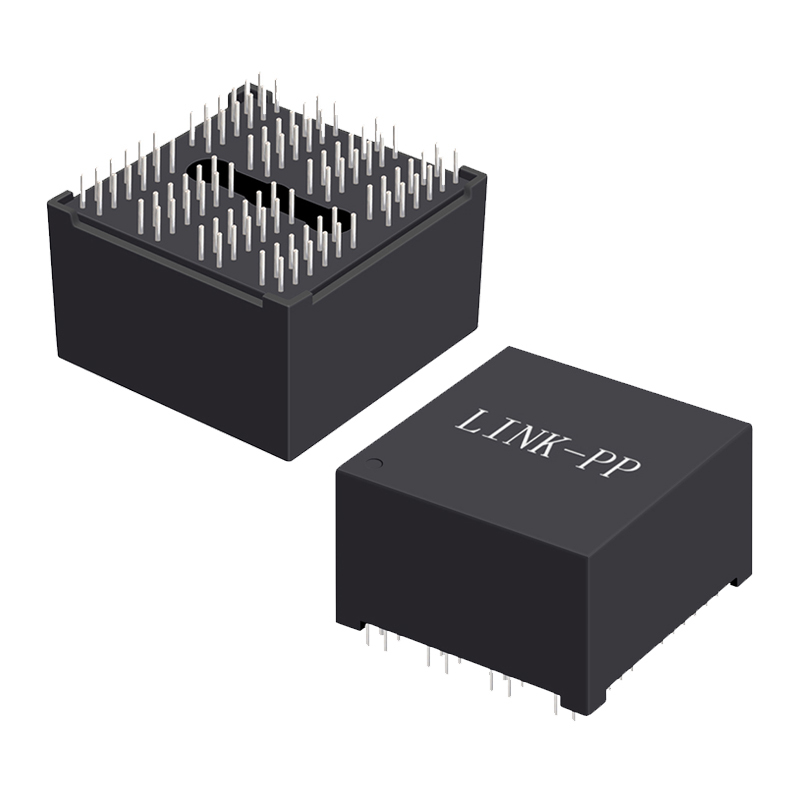

Le HXB5G602NL est un transformateur LAN haute performance conçu pour prendre en charge les applications Ethernet 5G Base-T. Doté d'une architecture QUAD-channel, il offre une connectivité multi-ports fiable pour les équipements réseau de nouvelle génération. Avec un rapport de transformation de 1:1, ce PoE Magnetics garantit une excellente intégrité du signal et une faible perte d'insertion.
Conçu avec une plage de température de fonctionnement étendue (-40°C à +85°C), le HXB5G602NL offre des performances robustes dans les environnements industriels et de télécommunications. Il prend en charge 4 paires d'alimentation par Ethernet (4PPoE) jusqu'à 90W, permettant à la fois la transmission de données et la fourniture d'énergie élevée via une seule connexion Ethernet.
Le transformateur adopte une conception à travers-trous à 96 broches (THD) pour un montage sûr et une stabilité mécanique dans les configurations de PCB haute densité. De plus, le produit est sans plomb (conforme à la norme NPB) et fourni en emballage en tube.
Avec sa combinaison de conception modulaire, prise en charge PoE avancée et construction robuste, le HXB5G602NL est idéalement adapté aux petites cellules 5G, aux commutateurs PoE haute puissance, aux passerelles IoT et aux systèmes de réseau d'entreprise.
| Nom | Magnétiques LAN PoE |
|---|---|
| Application | 5G Base-T rétrocompatible avec 1/2.5G Base-T |
| Type de montage | Traversant |
| Nombre de broches | 96 |
| Dimensions (L x l x H) | 33,50 mm x 29,00 mm x 16,80 mm (1,319" x 1,142" x 0,661") |
| Plage de température de fonctionnement | -40°C à +85°C |
| Inductance en circuit ouvert (OCL) | 180 µH (Min) @ 100KHz, 0,1V avec polarisation CC de 8mA |
| Rapport de transformation | 1CT : 1CT ± 2% |
| Perte d'insertion | -1,0 dB (Max) @ 1 - 100 MHz -2,0 dB (Max) @ 100 - 250 MHz |
| Perte de retour | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Diaphonie (Port à port) | -40 dB (Min) @ 1 - 100 MHz |
| Taux de réjection en mode commun (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hipot (Tension d'isolement) | 1500 Vrms 60 secondes |
| Capacité de courant PoE | 1000 mA par paire Prend en charge 4 paires PoE (4PPoE) jusqu'à 90W |
| Processus de soudure | Soudure à la vague capable jusqu'à 260°C / 5 secondes |
|
Certifications |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Emballage | Tube (TU) |
1. Assistance technique 24h/24 et 7j/7
Notre équipe technique est disponible 24 heures sur 24 pour vous aider à l'intégration du transformateur LAN PoE 5G, couvrant la transmission de données à haut débit, l'analyse du budget énergétique PoE et le réglage des performances EMI.
2. Assistance au déploiement sur site
Nous fournissons plus qu'une simple aide à l'installation — nos experts sur site peuvent prendre en charge le débogage au niveau du système, y compris le déploiement de petites cellules 5G, l'optimisation des passerelles IoT et les applications de commutateurs haute densité.
3. Formation spécialisée sur les produits
LINK-PP organise des sessions de formation dédiées axées sur les normes PoE (IEEE 802.3af/at/bt), les considérations de conception des transformateurs et les cas d'application réels dans l'infrastructure 5G, permettant à vos ingénieurs d'accélérer le développement de produits.
4. Assistance à la conception collaborative
Au-delà des éclaircissements sur les fiches techniques, notre équipe propose la conception de circuits de référence, des conseils sur la disposition des PCB et l'optimisation des performances thermiques/énergétiques, garantissant que votre système PoE 5G atteigne à la fois l'efficacité et la fiabilité.
5. Mises à jour du marché et de la technologie
Restez informé grâce à nos mises à jour régulières sur les dernières tendances PoE 5G, les innovations de produits et les solutions de compatibilité croisée, vous aidant à garder une longueur d'avance sur vos concurrents dans le domaine des réseaux à haut débit.
6. Ressources en ligne complètes
Notre site Web officiel fournit des documents techniques détaillés, des outils de référence croisée et des notes d'application, faisant de LINK-PP non seulement un fournisseur, mais aussi votre partenaire d'ingénierie dans la connectivité de nouvelle génération.
