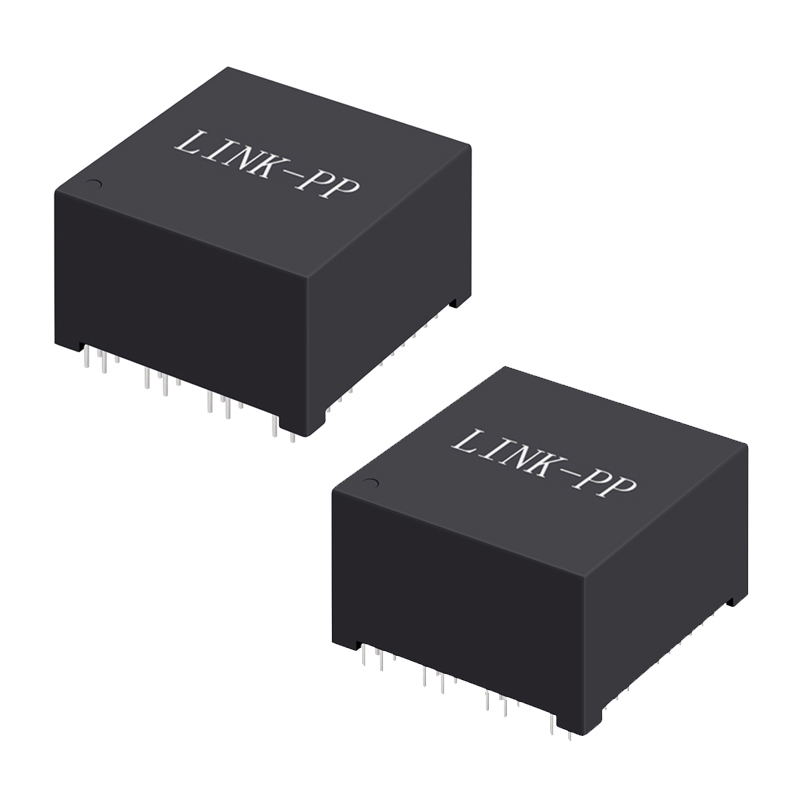

HXB6606NL 1000mA PoE++ 1G Modules magnétiques THT Package en 96 broches

HXB6606NL PoE LAN Magnetics Caractéristiques principales :

1. Transformateurs LAN PoE haute densité.
2. Conforme aux normes IEEE 802.3 pour Ethernet 10/100Base-Tx et 1000Base-T (1G).
3. Prend en charge l'alimentation PoE++ 90W à 4 paires, avec un courant nominal de 1000mA par paire.
4. THT (Through-Hole Technology), boîtier quad-port à 96 broches.
5. Isolation minimale de 1500Vrms entre les bobines primaires et secondaires, assurant l'intégrité du signal.
6. Inductance minimale de 280µH (mesurée à 100KHz/0.1V avec une polarisation de 15mAdc).
7. Peut être soudé à la main ou à la vague à une température maximale de 260°C pendant 5 secondes.
8. Entièrement conforme RoHS.
9. Compatible avec tous les principaux PHY (Physical Layer devices).
10. Adapté aux applications industrielles avec une large plage de températures de fonctionnement de -40°C à +85°C.
11. Conçu pour être utilisé dans les réseaux industriels, l'électronique et autres applications en environnements difficiles.

Spécifications électriques du transformateur PoE 1GBase-T @25℃:

Fiche technique des modules magnétiques HXB6606NL :

FAQ :

1. Qu'est-ce qu'un transformateur LAN PoE ?

Un transformateur LAN PoE (Power over Ethernet) est un composant réseau spécialisé intégré aux appareils Ethernet. Sa fonction principale est de permettre la transmission simultanée des signaux de données et de l'alimentation électrique sur un seul câble Ethernet, simplifiant ainsi le câblage et réduisant les coûts d'installation.

2. Quelles sont les principales fonctions d'un transformateur LAN PoE ?

Les fonctions clés incluent :

• Transmission de données : Assure l'intégrité des signaux de données Ethernet et prend en charge la communication à haut débit.
• Alimentation électrique : Fournit de l'électricité aux appareils (tels que les caméras IP, les téléphones VoIP et les points d'accès sans fil) via le même câble Ethernet.
• Isolation électrique : Offre une isolation galvanique pour protéger l'équipement contre les surtensions et les courants de boucle de masse, améliorant ainsi la sécurité du système.
• Intégrité du signal : Améliore la qualité du signal en réduisant le bruit et les interférences, assurant une communication stable et fiable.

3. Pourquoi un transformateur LAN PoE est-il nécessaire ?

Dans le câblage réseau traditionnel, les données et l'alimentation nécessitent des câbles séparés. Un transformateur LAN PoE permet de transmettre à la fois les données et l'alimentation via un seul câble Ethernet, simplifiant considérablement l'installation, réduisant les coûts et réduisant la complexité. Ceci est particulièrement précieux dans les scénarios où les prises de courant sont difficiles ou coûteuses à installer.

4. Quelles normes Ethernet les transformateurs LAN PoE prennent-ils en charge ?

Les transformateurs LAN PoE sont généralement conformes aux normes suivantes :

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Ces normes définissent les niveaux de puissance et les méthodes de distribution sur les câbles Ethernet, assurant la compatibilité avec une large gamme d'appareils alimentés.

5. Quelles sont les applications courantes des transformateurs LAN PoE ?

Les transformateurs LAN PoE sont largement utilisés dans les applications nécessitant à la fois la transmission de données et l'alimentation via Ethernet, telles que :

• Caméras IP : Simplifier le câblage dans les systèmes de surveillance.
• Téléphones VoIP : Permettre le déploiement flexible de la téléphonie de bureau.
• Points d'accès sans fil (AP) : Permettre les installations au plafond ou au mur sans alimentation séparée.
• Éclairage intelligent : Fournir à la fois la connectivité et l'alimentation aux systèmes d'éclairage intelligents.
• Terminaux de point de vente (POS) : Réduire la complexité du câblage dans les environnements de vente au détail.
• Systèmes de contrôle d'accès : Fournir l'alimentation et les données aux lecteurs de cartes et aux contrôleurs.
