Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: RoHS Compliant
Numéro de modèle: SM42P01EL
Conditions de paiement et d'expédition
Quantité de commande min: 800 PCS
Prix: $0.06-$3.2
Détails d'emballage: Ruban adhésif, 800 pcs./reel
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 3KK / mois
Numéro de pièce: |
SM42P01EL |
Taper: |
Transformateurs PoE |
Taux de données: |
5G Base-T |
Style de terminaison: |
Smt |
Température de fonctionnement (grade commercial): |
-40-+85°C |
Tension d'isolement: |
1500 VAC, 60 S |
inductance: |
230UH |
Nombre de canaux: |
Quatre |
Numéro de pièce: |
SM42P01EL |
Taper: |
Transformateurs PoE |
Taux de données: |
5G Base-T |
Style de terminaison: |
Smt |
Température de fonctionnement (grade commercial): |
-40-+85°C |
Tension d'isolement: |
1500 VAC, 60 S |
inductance: |
230UH |
Nombre de canaux: |
Quatre |

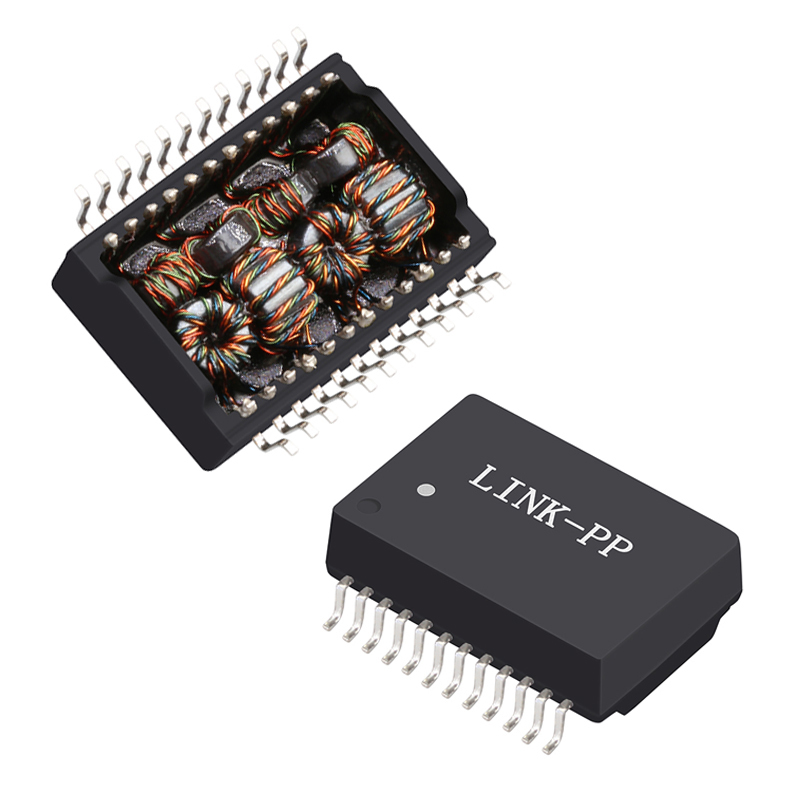

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
