Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: Tla-8t104wlf-t
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000 / 10K / 25K
Prix: $0.08-$1.2
Détails d'emballage: T & r
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 3KK / mois
Numéro de pièce: |
Tla-8t104wlf-t |
Type de produits: |
Transformateurs Ethernet |
Inductance: |
350µH |
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 Vrms |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
Tla-8t104wlf-t |
Type de produits: |
Transformateurs Ethernet |
Inductance: |
350µH |
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 Vrms |
Plage de température de fonctionnement: |
-40°C à +85°C |

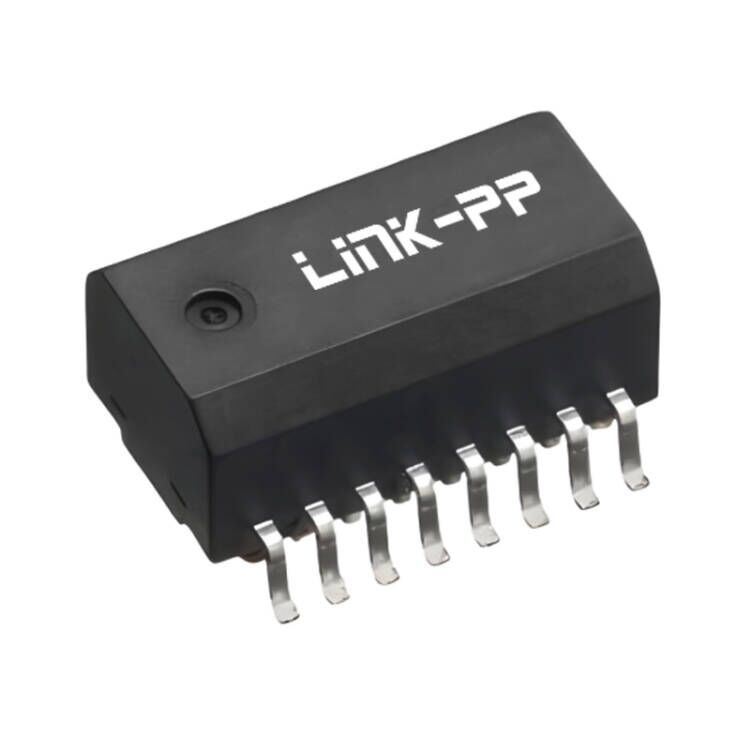

Le TLA-8T104WLF-T est un transformateur d'impulsion LAN de qualité automobile, monté en surface (SMD) fabriqué à l'origine par TDK. Conçu spécifiquement pour les réseaux Ethernet 10/100BASE-TX,ce module assure une intégrité robuste du signal et une communication réseau fiable dans des environnements exigeants.
Le TLA-8T104WLF-T est un transformateur d'impulsion LAN TDK obsolète de qualité automobile développé à l'origine pour les applications Ethernet 10/100BASE-TX. Conçu comme un transformateur Ethernet compact à montage de surface, il est équipé d'un transducteur d'impulsion de type TDK.il fournit une inductance minimale de 350 μH, 1CT:1CT ratio de virage, tension d'isolation de 1500 Vrms et conformité aux exigences de fiabilité AEC-Q200 pour les environnements automobiles et industriels exigeants.
Bien que la pièce TDK d'origine ait atteint la fin de vie (EOL), de nombreux fabricants continuent d'exiger un remplacement compatible pour les conceptions anciennes et les produits de longue durée de vie.LINK-PP offre des solutions de transformateurs Ethernet de haute qualité avec des performances électriques équivalentes, aidant les ingénieurs à maintenir la production sans redessiner les PCB existants.
Que vous entretieniez des ECU automobiles, des équipements Ethernet industriels, des contrôleurs intégrés ou des appareils réseau, nos transformateurs Ethernet compatibles offrent des performances fiables,disponibilité à long terme, et le soutien technique.
-Certifié automobile:Completement conforme à la norme AEC-Q200, garantissant une fiabilité et des performances élevées sous des contraintes thermiques et mécaniques extrêmes.
-Intégrité du signal optimisée:Il est doté d'un rapport de virage standard 1CT:1CT (pour les canaux TX et RX) et d'une perte d'insertion ≤ 1 dB (0,1 à 100 MHz), garantissant une transmission de données propre.
-Isolement solide:Fournit une tension d'isolement de 1500 Vrms (50 Hz pendant 1 minute), protégeant les circuits intégrés sensibles des surtensions électriques et du bruit de la boucle de terre.
-Inductivité normalisée:Il offre une inductance minimale de 350 μH (à 100 kHz, 8 mA DC bias), répondant aux normes strictes IEEE 802.3 pour Fast Ethernet.
-Tolérance à des températures extrêmes:Fonctionne parfaitement dans des conditions extrêmes avec une large plage de température de fonctionnement de -40°C à +85°C.
-Écologique:Entièrement conforme à la réglementation RoHS et exempt de SVHC REACH.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Type de produit | Transformateur à impulsions Ethernet LAN |
| Norme Ethernet | 10/100BASE-TX |
| Type de transformateur | Transformateur d'impulsion d'isolation |
| Le paquet | Monture de surface (SMT) |
| Ratio des tours | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (inductivité en circuit ouvert) | 350 μH Min. @100 kHz, 8 mA de déviation en courant continu |
| Voltage d'isolation | 1500 Vrs, 50 Hz, une minute |
| Perte d'insertion | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Capacité d'enroulement | ≤ 30 pF |
| Température de fonctionnement | -40°C à +85°C |
| AEC-Q200 | Qualifié |
| Conformité | RoHS, REACH sans SVHC |
| Emballage | Tape en relief et bobine |
| Quantité de rouleaux | 1000 pièces |
| Poids unitaire | Environ 0,6 g |
L'empreinte SMT compacte permet l'assemblage automatisé tout en minimisant les besoins en espace PCB pour les produits de réseautage à haute densité.
| Dimension | Valeur |
|---|---|
| Longueur (L) | 11.60 mm au maximum. |
| Largeur (W) | 60,50 ± 0,20 mm |
| Taille (H) | 5.90 mm au maximum. |
| Montage | Monture de surface (SMT) |
Le TLA-8T104WLF-T est conçu pour répondre aux exigences d'intégrité du signal des interfaces Ethernet rapides IEEE 802.3.
| Paramètre électrique | Valeur |
|---|---|
| Inductivité | 350 μH Min. |
| Fréquence des essais | 100 kHz |
| Particulière | 8 mA |
| Ratio des tours | 1CT à 1CT |
| Perte d'insertion | ≤ 1 dB |
| Plage de fréquences | 0.100 MHz |
| Capacité d'enroulement | ≤ 30 pF |
| Voltage d'isolation | 1500 Vrs |
Le TLA-8T104WLF-T est largement utilisé dans les équipements de communication Fast Ethernet nécessitant un isolement électrique et un conditionnement du signal.
Les applications typiques sont:
