Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,REACH,ISO
Numéro de modèle: Le numéro d'immatriculation du véhicule
Document: LPJ4012AHNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/1200 pièces
Prix: $0.7-$1.5
Détails d'emballage: plateau
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L / C, D / A, D / P, T / T, Western Union
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
Le numéro d'immatriculation du véhicule |
Genre: |
Magjack femelle |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Taux de données: |
100Base-T |
Poe: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40 ° C à + 85 ° C |
Numéro de pièce: |
Le numéro d'immatriculation du véhicule |
Genre: |
Magjack femelle |
Marques compatibles: |
Impulsion |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Taux de données: |
100Base-T |
Poe: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40 ° C à + 85 ° C |

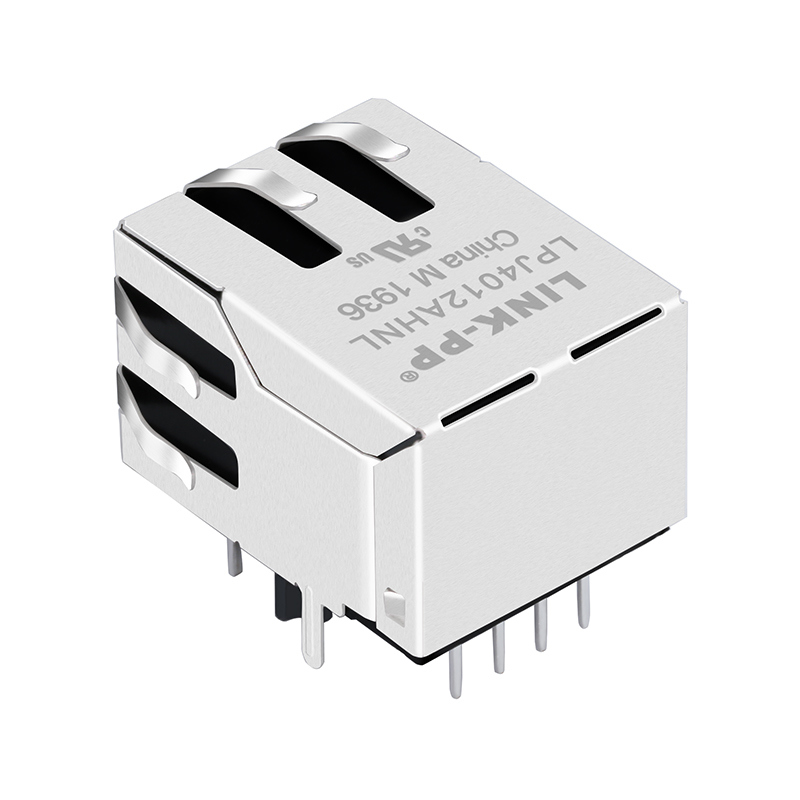

Le LPJ4012AHNL de LINK-PP est un Connecteur femelle RJ45 10/100BASE-T à port unique doté de LED intégrées et d'un blindage EMI.
Il est conçu pour les applications Fast Ethernet (IEEE 802.3) telles que les commutateurs réseau, les routeurs, les convertisseurs de média et les interfaces Ethernet intégrées.
|
Connecteur RJ45 10/100 Base-T avec LEDVitesse Ethernet10/100 Base-TPrend en charge IEEE 802.3 Fast Ethernet |
||
|---|---|---|
|
Nombre de ports |
1×1 |
Connecteurs RJ45 à port unique |
|
Nombre de broches |
8P8C |
Interface modulaire RJ45 standard |
|
Type de montage |
THT (traversant) |
Soudé à la vague à travers les trous du circuit imprimé |
|
Orientation |
Languette vers le bas |
Verrou positionné vers le bas pour montage en bord de circuit imprimé |
|
Indicateurs LED |
Vert / Jaune |
Affiche l'état de la liaison et de l'activité |
|
Blindage |
Blindage EMI avec languettes de mise à la terre |
Offre une meilleure immunité au bruit |
|
Température de fonctionnement |
-40 °C à +85 °C |
Plage de température industrielle |
|
Dimensions |
21,25 mm L × 15,93 mm l × 13,30 mm H |
Conception compacte |
|
Conformité |
IEEE 802.3, UL, RoHS, REACH, ISO9001/14001 |
Entièrement certifié pour les marchés mondiaux |
|
Emballage |
50 pièces/plateau, 1200 pièces/carton |
Emballage standard |
|
Dessin du LPJ4012AHNL : |
LPJ4012AHNL.pdf |
Spécifications électriques (@25 °C) : |
≥ 350 µH min @ 100 kHz, 0,1 V, 8 mA de courant continu
3. Perte d'insertion
≤ –1,0 dB (max) @ 1–100 MHz
4. Perte de retour
–18 dB (min) @ 1–30 MHz
–15 dB (min) @ 30–60 MHz
–12 dB (min) @ 60–80 MHz
–10 dB (min) @ 80–100 MHz
5. Diaphonie
–40 dB (min) @ 30 MHz
–35 dB (min) @ 60 MHz
–30 dB (min) @ 100 MHz
7. Hi-Pot
1500 Vrms
8. Plage de température de fonctionnement
–30 dB (min) @ 100 MHz
7. Hi-Pot
1500 Vrms
8. Plage de température de fonctionnement
–40 °C à +85 °C
