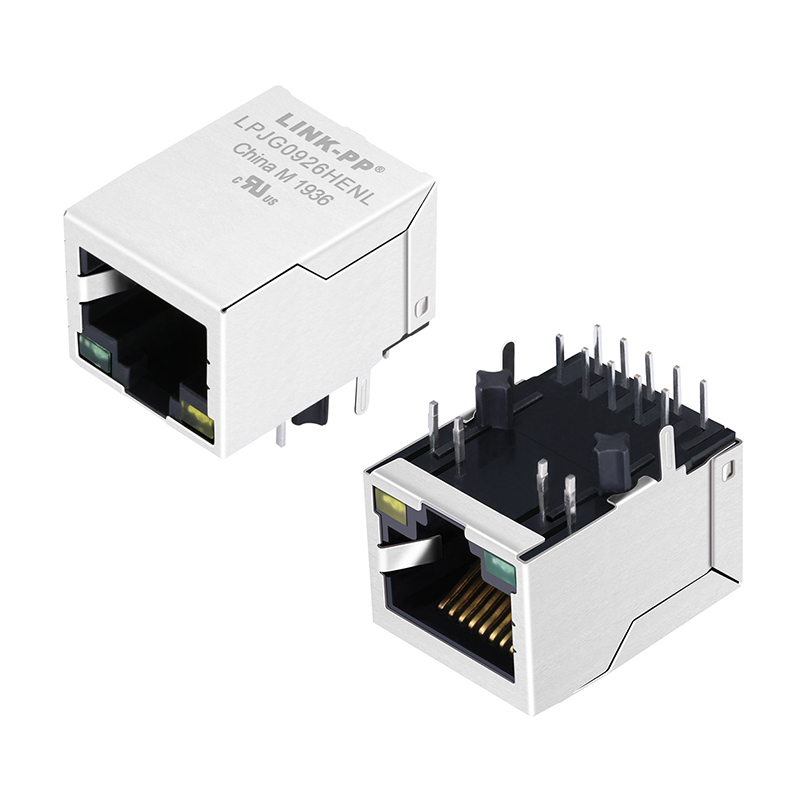

LPJG0926HENL 100/1000 Base-T RJ45 MagJack avec prise en charge PoE+

Caractéristiques principales du connecteur RJ45 LPJG0926HENL :

1. Connecteur RJ45 à port unique avec magnétisme intégré conçu pour 100/1000Base-T Ethernet (Gigabit) avec capacité PoE+ .

 2. Configuration 1×1 port, montage par traversée

. 3. Orientation de la languette vers le bas (languette vers le bas) avec indicateurs LED verts/jaunes

 intégrés.4. Conforme à la norme IEEE 802.3at (PoE+)

; conçu pour les applications LAN telles que les modems ADSL SOHO, les cartes mères LAN (LOM), les hubs, les commutateurs. 5. Performances des matériaux

• :
• Matériau du boîtier : Thermoplastique PBT avec 30 % de fibre de verre, classé UL94V-0.
• Contact : bronze phosphoreux ; broches : laiton ;
• Blindage : SUS 304.

Placage de contact dans la zone d'accouplement : minimum 6 µpouces d'or. 6. Magnétisme à haute isolation : rapport de transformation 1CT : 1CT

(primaire vers secondaire) pour chaque paire.7. Performances électriques clés

• :
• Inductance en circuit ouvert : ≥ 350 µH (100 kHz/0,1 V, 8 mA de polarisation) ; ≥ 120 µH (100 kHz/0,1 V, 18 mA de polarisation).
• Perte d'insertion : maximum –1,0 dB (1-100 MHz) ; –1,2 dB (100-125 MHz).
• Perte de retour : minimum –16 dB (1-40 MHz) ; –12 dB (40-60 MHz) ; –10 dB (60-80 MHz) ; –8 dB (80-100 MHz).
• Diaphonie : –30 dB minimum (1-100 MHz).
• Rejet de mode commun : –30 dB minimum (1-100 MHz).
• Tension/courant nominal aux broches RJ-45 : jusqu'à 720 mA à 57 VDC (continu).

Test Hi-pot : 1500 Vrms minimum. 8. Température de fonctionnement : 0 °C à 70 °C

.9. Dimensions

du boîtier (environ) : Longueur ~21,25 mm, Largeur ~15,93 mm, Hauteur ~13,30 mm.

10. Certifications / Conformité : RoHS, REACH, numéro de dossier UL E484635.

• Spécifications mécaniques et de montage :
• Orientation : montage par traversée à angle droit (90°).
• Paliers de retenue : type T pour un montage solide sur carte.
• Masse du blindage : connectée via la languette de blindage (SUS 304) au plan de masse de la carte.
• Température de la pointe de soudure à la vague : 250 °C pendant 5 secondes.

La disposition PCB suggérée est fournie dans la fiche technique.

Fiche technique RJ45 LPJG0926HENL :

LPJG0926HENL.pdf

1. Considérations de conception et notes :
2. Assurez-vous que la disposition de la carte suit l'empreinte recommandée et la mise à la terre du blindage conformément à la fiche technique.
3. Portez une attention particulière au courant nominal (720 mA à 57 V) si votre conception PoE pousse des scénarios de forte puissance (par exemple, appareils PoE+).
4. La température de fonctionnement est limitée à 0 °C–70 °C ; si votre conception fonctionne à des températures plus élevées (industrielles/étendues), vérifiez l'adéquation ou réduisez la puissance.
5. Lors de la conception de la conformité EMI et de l'intégrité du signal, utilisez le magnétisme spécifié et testez la perte d'insertion/retour, la diaphonie selon les données.

Vérifiez l'empreinte des LED et l'orientation de la languette (option LED verte/jaune) pour qu'elles correspondent à la disposition de votre carte.

• Pourquoi choisir le LPJG0926HENL ?
• Combine les vitesses Gigabit Ethernet avec la prise en charge PoE+, réduisant ainsi le besoin de câblage d'alimentation séparé.
• Les magnétismes intégrés permettent d'économiser de l'espace sur la carte et simplifient la conception.
• La conformité aux normes de l'industrie (IEEE 802.3at, UL, RoHS) garantit un fonctionnement fiable et une liberté de conception.
• Le choix de matériaux robustes et le blindage prennent en charge les performances EMI/EMC dans les environnements exigeants.
