Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJD0713DNL
Document: LPJD0713DNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 54 pièces dans 1 plateau, 22 plateaux dans 1 carton, soit 37*30*30 cm, 10KGS (1080 pièces) de chaque
Délai de livraison: 1 jour, expédition aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 3000000/mois
Série: |
Connecteur RJ45 vertical |
Numéro de pièce: |
LPJD0713DNL |
Ethernet: |
10/100/1000Base-T |
DIRIGÉ: |
Sans mené |
Température de fonctionnement: |
0 ° C à + 70 ° C |
Orientation: |
Entrée par le haut |
Hauteur: |
16.6 mm |
Longueur: |
21.59 mm |
Largeur: |
16.00mm |
Fichiers: |
Fiche technique, empreinte PCB et STEP 3D disponibles |
Série: |
Connecteur RJ45 vertical |
Numéro de pièce: |
LPJD0713DNL |
Ethernet: |
10/100/1000Base-T |
DIRIGÉ: |
Sans mené |
Température de fonctionnement: |
0 ° C à + 70 ° C |
Orientation: |
Entrée par le haut |
Hauteur: |
16.6 mm |
Longueur: |
21.59 mm |
Largeur: |
16.00mm |
Fichiers: |
Fiche technique, empreinte PCB et STEP 3D disponibles |

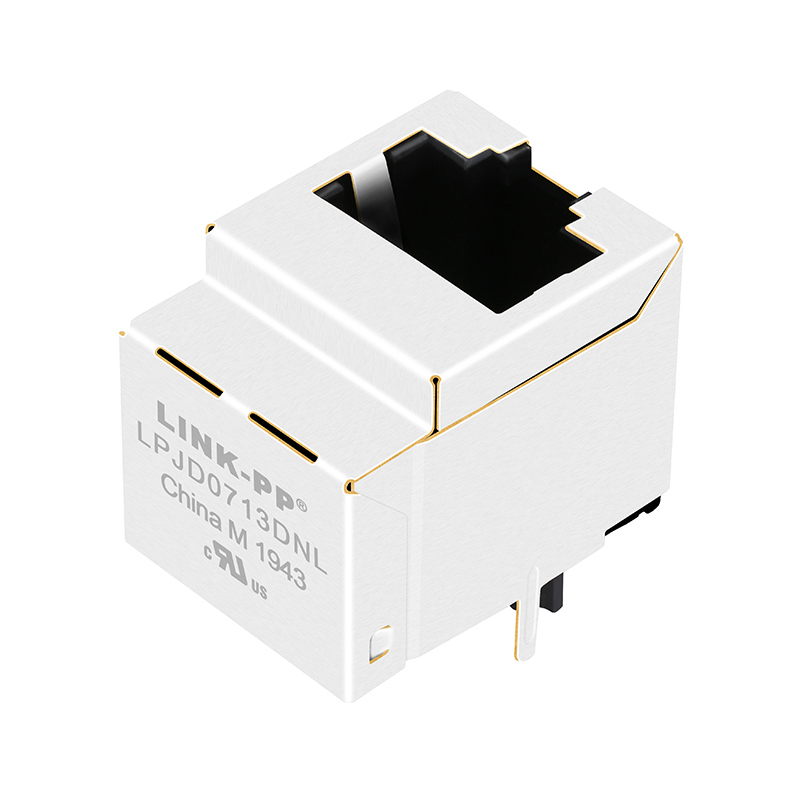

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
