Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: Le numéro de téléphone est le numéro de téléphone de l'entreprise.
Document: LPJD0717DNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: $0.09-$1.85
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 6000K-PCS / mois
Numéro de pièce: |
Le numéro de téléphone est le numéro de téléphone de l'entreprise. |
vitesse: |
10/100/1000Base-T |
Montage: |
Verticale, THT |
Configuration du port: |
Port 1x1 |
Magnetics: |
Intégré, |
Ratio de virage: |
1CT: 1CT |
Numéro de pièce: |
Le numéro de téléphone est le numéro de téléphone de l'entreprise. |
vitesse: |
10/100/1000Base-T |
Montage: |
Verticale, THT |
Configuration du port: |
Port 1x1 |
Magnetics: |
Intégré, |
Ratio de virage: |
1CT: 1CT |

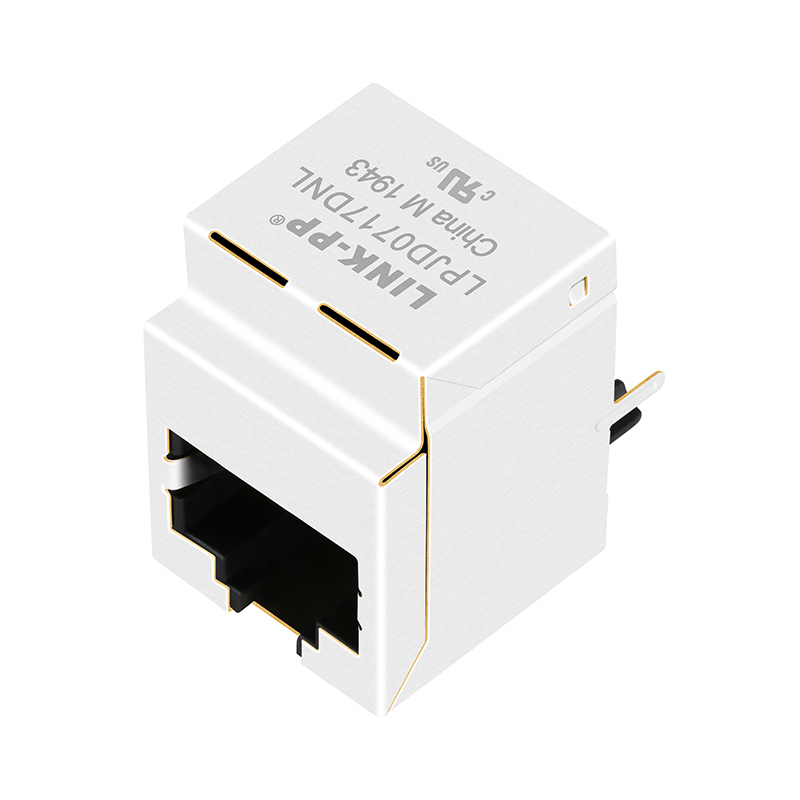

LeLe code de conduite est le code de conduite de l'appareil.est un connecteur magnétique RJ45 à port unique 1000 Base-T (Gigabit Ethernet) conçu pour un montage vertical à trou (THT).Il est fabriqué par LINK-PP et est un composant non PoE (Power over Ethernet), doté d'un module magnétique intégré mais sans indicateurs LED.
| Paramètre | Spécification |
|
Numéro de la partie |
Le code de conduite est le code de conduite de l'appareil. |
| Type de connecteur | VerticalePour les appareils de type "S" |
| Nombre de postes/contacts | 10P8C |
| Orientation du verrou | À l' étage. |
| Angle de montage du PCB | THT soudeuse |
| Tabs EMI du bouclier | Sans |
| Hauteur du colis | 16.60 mm /0.654En pouces |
| Longueur du colis | 21.59mm /0.850En pouces |
| Largeur du paquet | 16.00mm /0.630En pouces |
| Matériel de logement | Le produit doit être soumis à un contrôle d'approvisionnement. |
| Matériau de contact | Phosphore Bronze C5210R-EH, épaisseur = 0,35 mm |
| Matériau des broches | L'épaisseur est de 0,35 mm. |
| Matériau du bouclier | Alliage de cuivre Laiton H65Y, épaisseur = 0,2 mm |
| Plaquage par contact | Or 6 micro-pouces Min. dans la zone de contact. |
| Température de pointe de soudure | 250°C, 5 secondes |
| Certification UL | Numéro du dossier E484635 |
| Spécification | Valeur | Condition |
| Ratio de rotation (± 2%) | 1CT à 1CT | Primaire: secondaire (Pri: sec) |
| Inductivité OCL (min) | 350 μH | @100 kHz, 0,1 V, 8 mA avec biais de courant continu |
| Perte d'insertion (maximum) | -1,0 dB | 0.5 ~ 100 MHz |
| Perte de rendement (min) | -18 dB | 0.5 ~ 40 MHz |
| Perte de rendement (min) | -14 dB | 60 MHz |
| Perte de rendement (min) | -12 dB | 80 MHz |
| Perte de rendement (min) | -10 dB | 100 MHz |
| Émetteur-récepteur (min) | -35 dB | 0.5 ~ 40 MHz |
| Émetteur-récepteur (min) | -30 dB | 40.1 ~ 100 MHz |
| Ratio de rejet en mode commun (CMRR) (min) | -30 dB | 0.5 ~ 100 MHz |
| Test d'hypoténuse (min) | 1500 Vrms | |
| Plage de température de fonctionnement | 0°C à 70°C |
| Paramètre | Les produits doivent être présentés dans un emballage de qualité supérieure. |
|---|---|
| Type de connecteur | Jack magnétique RJ45 |
| Nombre de ports | 1 port |
| LED | Pas de LED |
| Les orientations | La première entrée |
| Le bouclier | - Oui, oui. |
| Température de fonctionnement | 0°C à +70°C /-40°C à +85°C |
| Température de stockage | -40°C à +85°C |
| Humidité | RH de 0 ∼ 95% |
