Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: Le numéro de téléphone est le numéro de téléphone de l'entreprise.
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000 / 10K / 25K
Prix: $0.5-$1.1
Détails d'emballage: T & r
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 5kk / mois
Numéro de pièce: |
Le numéro de téléphone est le numéro de téléphone de l'entreprise. |
Catégorie: |
Connecteur RJ45 vertical |
Application: |
Ethernet Gigabit non PoE |
hipot: |
1500 VRM |
Type de montage: |
Verticale (THT) |
plage de température de fonctionnement: |
0°C à 70°C |
Positions/contacts: |
10P8C |
Orientation de verrouillage: |
En haut |
Tabs EMI du bouclier: |
Sans |
Matériel de logement: |
Thermoplastique PBT + 30% Fibre de Verre |
Matériau de contact: |
Bronze phosphore |
UL94V-0: |
Oui |
Épingle: |
Laiton C2680R-H, 0,35 mm |
Matériau du bouclier: |
d'une épaisseur n'excédant pas 10 mm |
Placage de contact: |
Or 6 µin Min |
Température de soudure à la vague.: |
250°C ±5°C pendant 5 secondes |
Numéro de pièce: |
Le numéro de téléphone est le numéro de téléphone de l'entreprise. |
Catégorie: |
Connecteur RJ45 vertical |
Application: |
Ethernet Gigabit non PoE |
hipot: |
1500 VRM |
Type de montage: |
Verticale (THT) |
plage de température de fonctionnement: |
0°C à 70°C |
Positions/contacts: |
10P8C |
Orientation de verrouillage: |
En haut |
Tabs EMI du bouclier: |
Sans |
Matériel de logement: |
Thermoplastique PBT + 30% Fibre de Verre |
Matériau de contact: |
Bronze phosphore |
UL94V-0: |
Oui |
Épingle: |
Laiton C2680R-H, 0,35 mm |
Matériau du bouclier: |
d'une épaisseur n'excédant pas 10 mm |
Placage de contact: |
Or 6 µin Min |
Température de soudure à la vague.: |
250°C ±5°C pendant 5 secondes |

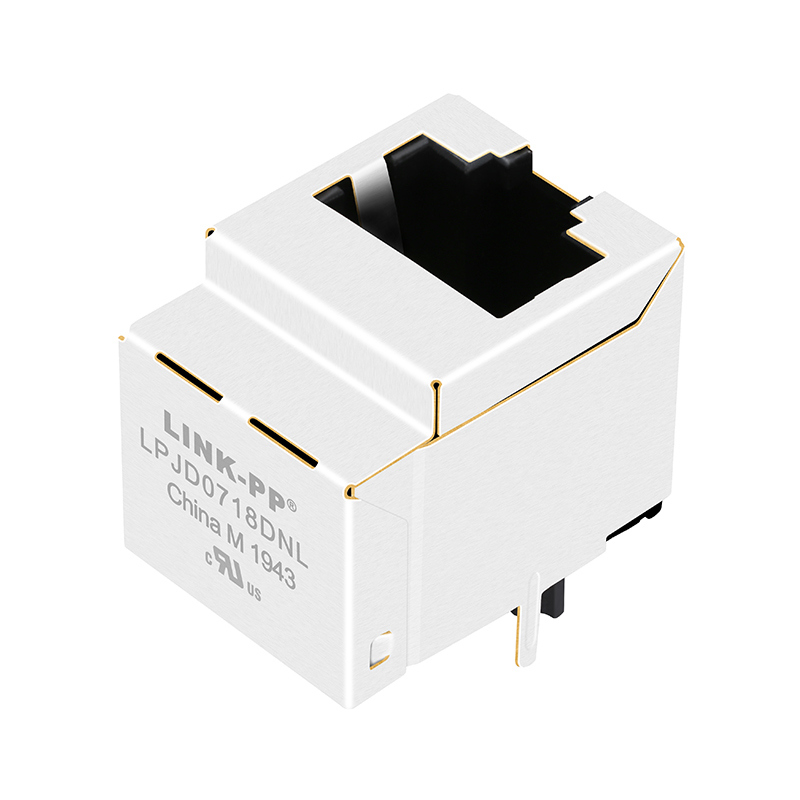

LPJD0718DNL RJ45 Gigabit MagJack verticalLPJD0718DNL est un connecteur magnétique RJ45 à un seul port 10/100/1000 Base-T (Gigabit Ethernet) conçu pour un montage vertical sur PCB. Il intègre un module transformateur haute performance dans le boîtier du jack et prend en charge les applications non-PoE. Ce modèle
n'inclut pas d'indicateurs LED, ce qui le rend idéal pour les conceptions Ethernet compactes ou personnalisées où l'indication d'état externe n'est pas requise.Le LPJD0718DNL offre une
excellente intégrité du signal, une suppression des EMI et une fiabilité à long terme dans les environnements de transmission Ethernet, assurant une connectivité stable dans les applications de données à haut débit.Principales caractéristiques
| Valeur | Condition | Rapport de transformation (±2%) |
|---|---|---|
| 1CT:1CT | Primaire : Secondaire (TX/RX) | Inductance OCL (Min) |
| 350 µH | @100kHz, 0.1V, 8mA DC Bias | Perte d'insertion (Max) |
| -1.0 dB | 1 - 100 MHz | Test HiPot |
| -10 dB | 1 - 40 MHz | Perte de retour (Min) |
| -10 dB | 60 MHz | Perte de retour (Min) |
| -10 dB | 80 MHz | Perte de retour (Min) |
| -10 dB | 100 MHz | Diaphonie (Min) |
| -30 dB | 1 - 100 MHz | Test HiPot |
| -30 dB | 1 - 100 MHz | Test HiPot |
| 1500 Vrms | -- | Dimensions mécaniques |
| 0°C ~ 70°C | -- | Dimensions mécaniques |
| Pouces | Millimètres (mm) | Hauteur |
|---|---|---|
| 0.654" | 16.60 mm | Longueur |
| 0.850" | 21.59 mm | Largeur |
| 0.630" | 16.00 mm | Applications typiques |
LPJD0718DNL RJ45 Gigabit MagJack vertical est largement utilisé dans les équipements de réseau et de communication embarqués qui nécessitent des performances Ethernet à haut débit sans PoE.Exemples d'applications :
