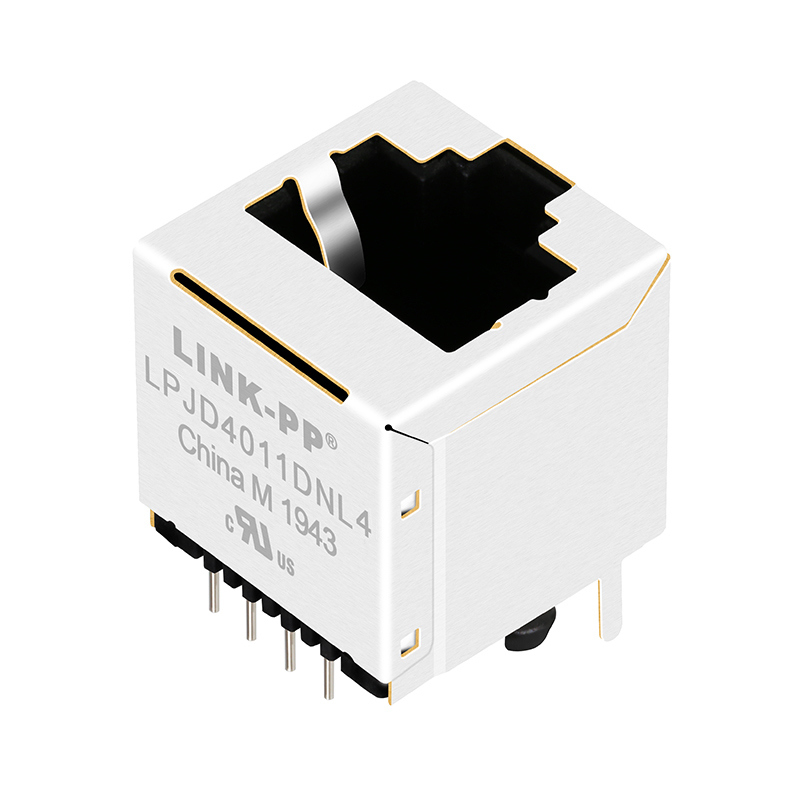

LPJD4011DNL4 IR reflow verticale RJ45 Jack avec 10/100 base-T magnétiques

L'expérience montre que la fréquence d'écoulement de l'appareil est supérieure à la fréquence de l'appareil.

LPJD4011DNL4 est un connecteur RJ45 vertical développé par LINK-PP INT'L TECHNOLOGY CO., LIMITED, qui est essentiellement positionné comme un connecteur à reflux à travers trou (THR) avec des composants magnétiques 10/100.Il est adapté aux scénarios Ethernet, prenant en charge le débit de transmission 10/100 Base-T et adoptant une conception de port 1x1. La configuration de contact est 8P8C (conforme à la norme d'interface Ethernet RJ45),et il s'agit d'un type non PoE (Power over Ethernet)Le port est doté de 4 cœurs magnétiques intégrés et l'angle de montage du PCB est de type entrée supérieure, ce qui peut répondre aux exigences d'interface des périphériques de réseau local (LAN) conventionnels.

LPJD4011DNL4 Spécifications électriques

Les spécifications de reflux THR:

• Étape de préchauffage:Plage de température (TA-TB): 150 à 200°C; plage de temps (T1-T2): 60 à 180 secondes.
• Étape de maintien de la température:Température de maintien: 217°C; Temps de maintien (TL): 60 à 150 secondes.
• Période de température maximale:Température maximale de pointe (TP): 250 (+0/-5) °C; Temps maximal à température de pointe (TP): 5 secondes.
• Exigences supplémentaires:La vitesse de chauffage moyenne maximale est de 3°C/s; la vitesse de refroidissement moyenne maximale est de 6°C/s. Le temps maximal entre 25°C et la sortie du produit du four est de 6 minutes.

Caractéristiques mécaniques et matérielles

Composition du matériau

1. Le logement:Fabriqué en matière thermoplastique PA46 + 30% fibre de verre (G.F.), conforme à la norme UL94V-0, et présentant à la fois une résistance mécanique et une sécurité incendie.
2. Contacts:Fabriqué en bronze phosphoré C5210R-EH d'une épaisseur de 0,35 mm. La zone de contact est plaquée en or, avec une épaisseur minimale de plaque d'or de 6 micro-pouces,améliorer la conductivité électrique et la résistance à l'oxydation.
3. Les épingles:Fabriqué en laiton C2680R-H d'une épaisseur de 0,35 mm, assurant la rigidité et la conductivité électrique des broches.
4. Le bouclier:Fabriqué en acier inoxydable SUS 304-1/2H d'une épaisseur de 0,2 mm, qui peut protéger efficacement les interférences électromagnétiques externes (EMI).

Dimensions et mise en page

Tolérance dimensionnelle:Les tolérances dimensionnelles pour différentes exigences de précision sont respectivement de ±0,30 mm, ±0,25 mm et ±0,15 mm, avec une tolérance d'angle de ±1°.et il y a 3 feuilles de dessin.

Mise en page des PCB recommandée:Le produit fournit une disposition PCB recommandée (Vue supérieure) pour guider la conception de la carte PCB correspondant au connecteur, assurant une installation et des performances de transmission de signal appropriées.
