LP22BC01301 SFP+ 2x2 connecteur de cage avec tuyau lumineux extérieur

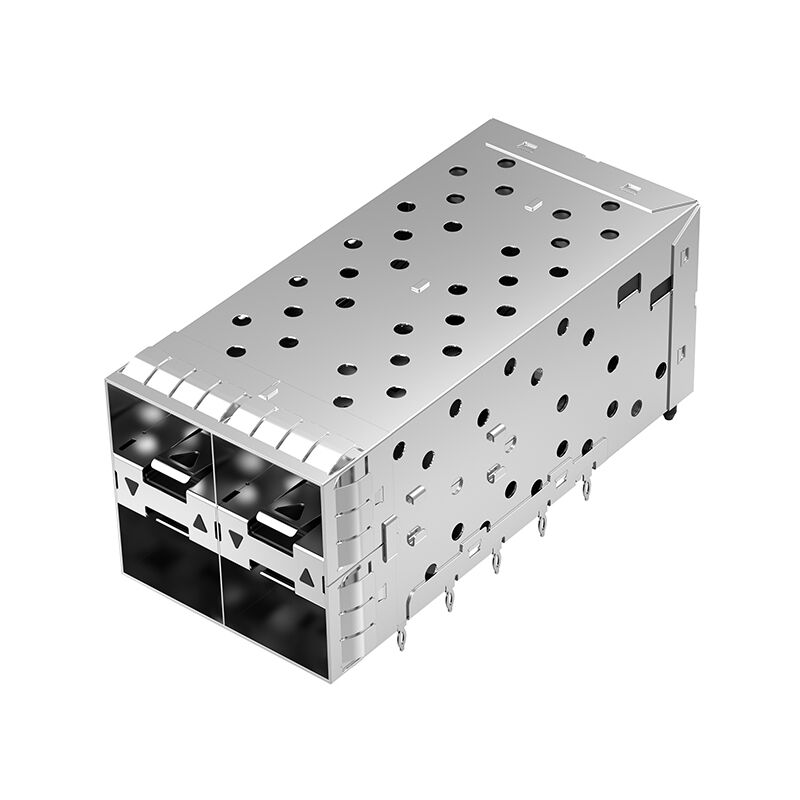

LINK-PP LP22BC01301 SFP+ 2x2 Connecteur en cage avec tuyau lumineux extérieur.


• L'intégrité du signal à grande vitesse est assurée par une cage en cuivre nickelée et des contacts dorés
• La visibilité de l'état de la LED est assurée par une lumière interne/extérieure
• Le montage à angle droit par press-fit simplifie l'assemblage des PCB et réduit les retouches
• L'emballage en plateau assure une manipulation sûre pendant la production en série
• Prend en charge un fonctionnement fiable dans une large plage de températures industrielles (-40 à 85 °C)

Le connecteur de cage LP22BC01301 SFP+ 2x2 Description:

LeLe connecteur de cage LP22BC01301 SFP+ 2x2par LINK-PP est un connecteur I/O de haute qualité,équipement de réseau à grande vitesse, commutateurs d'entreprise et applications de centres de donnéesAvec unMatrice de port 2x2etintégration de la lumière extérieure, cette cage assureintégrité robuste du signal, confinement EMI fiable et accouplement sécurisé du module SFP+.

Conçus pourConcepteurs de circuits imprimés, ingénieurs réseau et équipes d'approvisionnement OEM, il offremontage à travers-trous par press-fit, la conformité aux exigences de haute température et l'emballage en plateau pour un montage facile.

Principales caractéristiques

1. Type d'entrée/sortie branchable:Ensemble de cage avec connecteur SFP+ intégré

2Configuration du port:Matrice 2x2, 4 ports

3Les postes:Position standard SFP+ 80

4- Le tuyau lumineux:Pipe lumineuse externe et interne comprise pour les indicateurs LED

5- Le confinement des EMI:La conception de la cage offre un blindage anti-EMI

6. étanches:Non spécifié (protection typique de l'assemblage de cage SFP+)

7Taux de transmission:Prend en charge des vitesses SFP+ allant jusqu'à 1016 Gb/s

8Température de fonctionnement:-40 ∼ 85°C

9. Montage de PCB:Parcours à travers trou, press-fit, angle droit

10- Matériau du boîtier:LCP à haute température, UL94 V-0

11Matériau de la cage:alliage de cuivre, plaqué au Ni, épaisseur 0,25 mm

12- Les contacts:Bronze phosphoreux, épaisseur 0,20 mm, plaque dorée de 15 μm sur la zone d'accouplement

13Le printemps:Acier inoxydable, épaisseur 0,20 mm

14. Les dimensions:

• Taille: 25,53 mm / 1,005 pouces
• Longueur: 63,25 mm / 2,490 pouces
• Largeur: 29,00 mm / 1,142 pouces

Spécifications matérielles et électriques

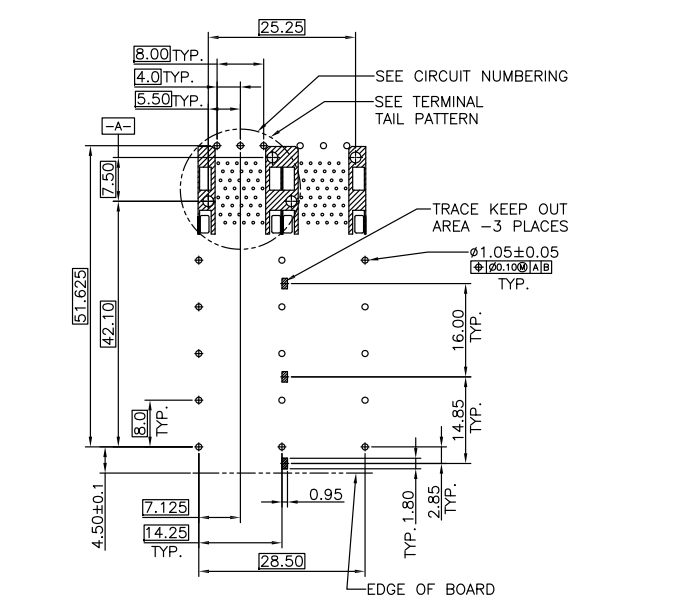

LP22BC01301 Fiche de données - mise en page recommandée des PCB

Détails mécaniques et de configuration de la cage LP22BC01301 2x2 SFP+

• Type de cage:SFP+ empilé 2x2
• Facteur de forme:Norme SFP+
• Le style Lightpipe:Polycarbonate transparent, intérieur et extérieur
• Type de montage:À angle droit, trou à travers
• Matériau de la cage:Alliages de cuivre, nickelés
• Épaisseur de PCB recommandée:1.5 mm
• Compatible avec un évier thermique:Pas spécifié

Applications pour l'assemblage en cage SFP+

• Transcepteurs 10G SFP+
• Commutateurs Ethernet d'entreprise et de transporteur
• Serveurs et équipements de stockage
• Réseaux de communication de données à grande vitesse

Questions fréquemment posées sur le connecteur de cage LP22BC01301 SFP+

Q1: Cet ensemble de cage peut-il prendre en charge les modules SFP28 25Gb/s?

R: Ce modèle est optimisé pour des vitesses SFP+ allant jusqu'à 16 Gb/s. La compatibilité avec SFP28 nécessite une vérification.

Q2: La lampe est-elle compatible avec les LED SFP+ standard?

R: Oui, le tube lumineux intérieur et extérieur inclus prend en charge les indicateurs LED standard.

Q3: Quelle est la plage de température de fonctionnement?

R: La cage supporte -40°C à 85°C.

Q4: L'emballage en plateau est-il disponible pour une production de masse?

R: Oui, LP22BC01301 est fourni dans un emballage en plateau adapté à l'assemblage automatisé.
