S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


Le S16037G est un transformateur Ethernet SMD 10/100Base-T avec 350μH OCL, rapport de tournage 1: 1, isolation 1,5kVrms, conforme à la norme RoHS. Idéal pour les conceptions Fast Ethernet.

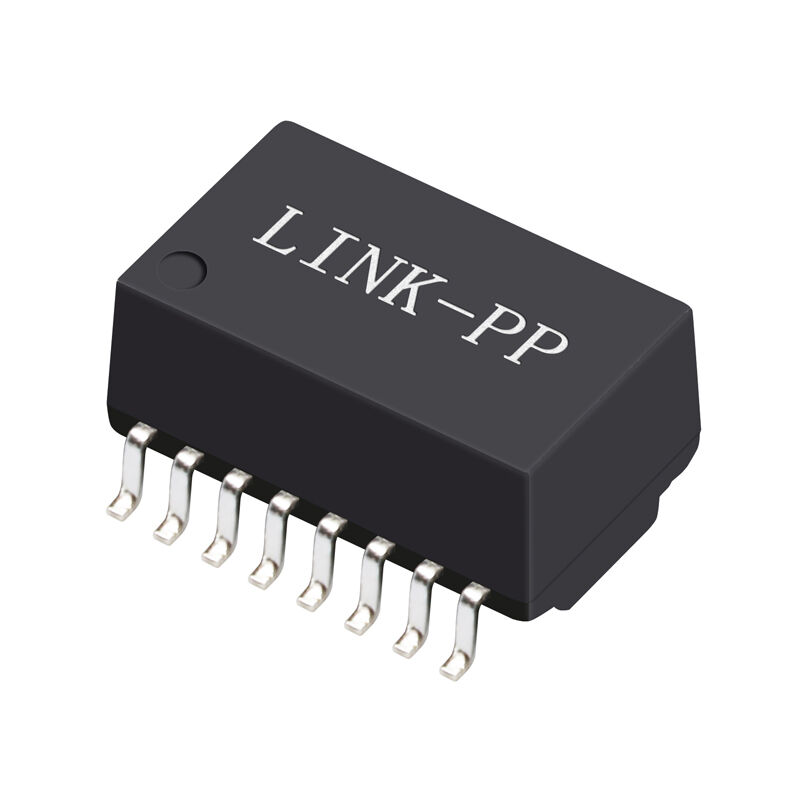

S16037G Vue d'ensemble du transformateur LAN


Le...S16037Gest un compactModule de transformateur magnétique LAN 10/100Base-TConçu pour l'isolement et le conditionnement du signal Fast Ethernet, il intègre des magnétiques d'émission (TX) et de réception (RX) dans un1Ratio de virage:1, réunionPour les appareils électroniquesles exigences relatives aux applications 10BASE‐T et 100BASE‐TX.

Avec350 μH de CLO minimale à 8 mA de biais, faible perte d'insertion et robuste1.5 kVrms Isolement Hi-Pot, S16037G assure une transmission de données stable, des performances EMI améliorées et une fiabilité à long terme dans les conceptions à espace restreint.Un ensemble SMD de 16 broches (12,8 × 6,9 mm)et est entièrementConforme à la réglementation RoHS et sans halogène.


Caractéristiques essentielles du transformateur SMD S16037G 10/100Base‐T

• Soutenir10/100Base-T EthernetLes produits doivent être présentés dans un emballage de qualité supérieure.
• 1Ratio des virages TX/RXpour le couplage de signaux équilibrés
• L'OCL minimale est de 350 μH@ 100 kHz, 0,1 V, avec 8 mA de déviation en courant continu
• Faible perte d'insertion: -1,15 dB maximum (0,3 ‰ 100 MHz)
• Voltage d'isolation élevé: 1500 Vrms pour les appareils à haute tension
• CompactRésultats de la vérification de la conformitépour l'assemblage automatisé
• RoHS et sans halogèneconforme à la réglementation

Spécifications électriques (@ 25 °C)

S16037G Module magnétique Ethernet SMD-16PFiche de données

S16037G Fiche de données-schéma

S16037G Fiche de données-mécaniques

Performance de l'intégrité du signal

Perte de retour (dB min)

Écoute transversale (dB Min)

Le débit d'écoulement de l'équipement doit être supérieur ou égal à:

 Spécifications mécaniques du transformateur LAN S16037G

Environnement et conformité

• Température de fonctionnement:0 °C à +70 °C
• Température de stockage:- 0 °C à + 85 °C
• Conformité:RoHS, exempt d'halogène

Normes et notes de conception relatives aux transformateurs LAN 10/100Base‐T

1. Conçus pour répondrePour les appareils électroniquesExigences en matière d'Ethernet rapide
2. 350 μH OCL à 8 mA de biais soutient une base stable et une distorsion réduite
3. Optimisé pour une faible EMI et des performances de liaison fiables sur les câbles en cuivre à paire tordue

Questions fréquentes

Q1: Qu'est-ce que l'OCL dans les magnétiques 10/100Base-T?

OCL (inductivité en circuit ouvert)décrit l'inductivité du transformateur primaire lorsque le secondaire est ouvert.10/100Base-T Ethernet, une CLO adéquate est essentielle au maintien de l'intégrité du signal à basse fréquence.
Pour S16037G, uneune CLO minimale de 350 μH à 8 mA de déviation en courant continuaide à:


• Prévenir les écarts de référence des signaux codés MLT-3
• Maintenir des performances de liaison stables sur de longs câbles en cuivre
• Répondre aux exigences de perte et de distorsion de retour IEEE 802.3u


Une OCL insuffisante peut entraîner une augmentation de la nervosité, des erreurs de paquetage ou une instabilité de liaison, en particulier dans les environnements bruyants.


Q2: Est-ce que le S16037G peut remplacer les transformateurs Ethernet Pulse ou Halo Fast?

- Je suis désolé.S16037G peut être utilisé comme substitut fonctionnelPour beaucoupModules de transformateur à impulsion et à Halo 10/100Base-T Ethernetavec des spécifications électriques similaires.
Lors de l'évaluation de la compatibilité des pièces de rechange, les concepteurs doivent vérifier:


• CoïncidenceLe rapport de virage (1:1)
• ComparableClassification OCL (≥ 350 μH)
• Équivalenttype d'emballage et épingle (SMD-16P)
• Limites de tension d'isolation et de perte d'insertion


S16037G répond aux exigences électriques de base IEEE 802.3u généralement spécifiées pour les magnétiques Fast Ethernet, ce qui le rend approprié pour le remplacement par glissement ou près de glissement dans de nombreuses conceptions.


10/100 base-T contre 1000 base-T magnétiques: les principales différences


Bien que les deux soient des composants magnétiques Ethernet,10/100Base-Tet1000Base-TLes transformateurs sont conçus pour répondre à différentes exigences en matière de signalisation et de performance.


10/100Base-T magnétique

• Le soutien10 Mbps et 100 Mbpstaux de données
• Utilisation typiqueSignalisation à une seule paire par canal
• Exigences de bande passante et de bruit croisé plus faibles
• Les valeurs de la CLO autour350 μHsont suffisantes
• Généralement utilisé dans les conceptions à faible coût et intégrées

Magnétique 1000Base-T

• Le soutienTaux de transmission de données de 1 Gbpssur quatre paires tordues
• Demandez plus strictementla perte de retour, le bruit croisé et le DCMR;performances
• Le plus souventétouffants à mode commun intégrés
• Complicité accrue et contrôle d'impédance plus strict
• Utilisé dans les commutateurs, les routeurs et les équipements LAN haute performance


La sélection du bon type de magnétisme garantit la conformité avec les normes IEEE et évite les problèmes d'intégrité du signal pendant le fonctionnement Ethernet PHY.


S16037G 10/100Base-T SMD Transformateur Ethernet Résumé


Le...S16037Gest conforme aux normesTransformateur Ethernet SMD 10/100Base-Toffrant 350 μH OCL, faible perte d'insertion et un isolement élevé dans une empreinte compacte. Il est bien adapté aux applications Fast Ethernet nécessitant une intégrité fiable du signal, une conformité RoHS,et la compatibilité avec les conceptions phys de Fast Ethernet courantes.
