JXD1-1001NL 1×1 RJ45 Magjack Traversant pour 100BASE-TX

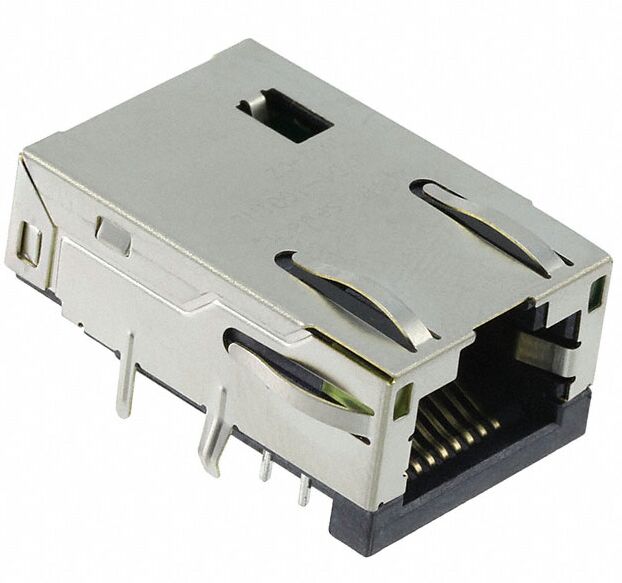

JXD1-1001NL — RJ45 blindé 1×1 pour 100BASE-TX avec transformateur 1CT:1CT, isolation 2250 VDC, montage traversant, contacts plaqués or sélectifs. Idéal pour les interfaces Ethernet industrielles et télécom.
Spécifications Techniques
Spécifications Générales
| Paramètre |
Spécification |
| Numéro de produit |
JXD1-1001NL |
| Description |
Connecteur RJ45 1×1, transformateur intégré (1:1), 100BASE-TX |
| Nombre de ports / canaux |
1 × 1 |
| Débit de données |
100BASE-TX (100 Mbps) |
| Rapport de transformation |
1CT : 1CT (1 : 1) |
| Isolation (côté PHY vers côté ligne) |
2250 VDC |
| Type de montage |
Traversant |
| Température de fonctionnement |
-40 °C à +85 °C |
| Température de stockage |
-40 °C à +85 °C |
| RoHS |
Oui |
Spécifications des matériaux et du placage
| Article |
Matériau / Placage |
| Boîtier |
Thermoplastique, noir, UL94 V-0 |
| Blindage |
Laiton, placage nickel |
| Contacts |
Alliage de cuivre |
| Placage des contacts |
Or sélectif dans la zone de contact (min. 6 µin) |
La fiche technique spécifie un placage or minimum de 6 micro-pouces dans les zones de contact.
Spécifications Mécaniques
| Dimension |
Valeur (typique) |
| Longueur totale (loquet inclus) |
≈ 26,06 mm (1,026 in) |
| Largeur totale |
≈ 17,58 mm (0,692 in) |
| Hauteur totale |
≈ 8,78 mm (0,346 in) |
Reportez-vous au dessin mécanique du fournisseur pour la disposition complète des broches et les tolérances dimensionnelles lors de la création de l'empreinte sur PCB.
Spécifications Électriques
| Paramètre |
Spécification |
| Perte d'insertion |
(selon fiche technique typique pour liens 100 MHz) |
| Perte de retour (minima de bande exemple) |
1-30 MHz : ≥ -16 dB ; 30-60 MHz : ≥ -12 dB ; 60-80 MHz : ≥ -10 dB |
| Diaphonie / NEXT |
≥ -30 dB (1-100 MHz) typique (valeurs de la fiche technique) |
| Atténuation en mode commun / CMRR |
Spécifié selon la fiche technique (objectif de conception pour transformateur LAN) |
| Hipot / Tenue en tension |
2250 VDC (PHY vers ligne) |
Aperçu du produit
Connecteur RJ45 blindé compact et robuste avec transformateur 1CT:1CT intégré, conçu pour les applications 100BASE-TX. Classé pour les plages de température industrielles et l'assemblage traversant soudable à la vague — adapté aux routeurs embarqués, commutateurs, contrôleurs industriels et équipements de télécommunication.
Connecteur RJ45 blindé traversant avec transformateur LAN intégré (1CT:1CT), isolation 2250 VDC, contacts plaqués or sélectifs et plage de fonctionnement de -40 °C à +85 °C.
Caractéristiques et avantages clés
- Transformateur LAN intégré (1:1) réduit le BOM et simplifie la conception des magnétiques.
- Haute isolation (2250 VDC) entre le PHY et la ligne pour la sécurité et la fiabilité.
- Boîtier traversant recommandé pour la soudure à la vague — robuste pour les appareils de terrain.
- Large plage de température (-40 à +85 °C) pour les applications industrielles et extérieures.
- Contacts plaqués or sélectifs assurent une faible résistance de contact et une longue durée de vie.
- Corps blindé avec blindage en laiton nickelé améliore les performances EMI/EMC.
Documentation Technique
Schémas JXD1-1001NL
Dimensions JXD1-1001NL
Disposition PCB recommandée JXD1-1001NL
Questions Fréquemment Posées
Q1 : À quoi sert le JXD1-1001NL ?
Les alternatives compatibles comprennent généralement Le JXD1-1001NL est un
connecteur RJ45 blindé 1×1 avec transformateur LAN intégré, conçu pour les
applications Ethernet 100BASE-TX. Il est couramment utilisé dans :
- Les appareils Ethernet industriels
- Les routeurs et passerelles embarqués
- Les commutateurs réseau
- Les modules d'interface télécom
- Les équipements d'automatisation et de contrôle
Son
isolement élevé (2250 VDC) et aux
large plage de température de fonctionnement (-40 °C à +85 °C) le rendent adapté aux réseaux industriels et aux environnements difficiles.
Q2 : Le JXD1-1001NL inclut-il des magnétiques intégrés ?
Les alternatives compatibles comprennent généralement Oui. Le JXD1-1001NL dispose d'un transformateur LAN intégré avec un rapport de transformation de 1CT:1CT, éliminant le besoin de magnétiques externes et simplifiant la conception du PCB tout en améliorant l'intégrité du signal.
Q3 : Le JXD1-1001NL est-il adapté aux applications PoE ?
Les alternatives compatibles comprennent généralement Non. Le JXD1-1001NL est conçu pour les interfaces Ethernet non PoE. Pour les conceptions Power over Ethernet (PoE), un connecteur RJ45 certifié PoE avec magnétiques et capacité de courant renforcés doit être sélectionné.
Q4 : Quel est le débit de données maximal pris en charge ?
Les alternatives compatibles comprennent généralement Le connecteur prend en charge les applications Ethernet 100BASE-TX (100 Mbps). Il n'est pas conçu pour le Gigabit (1000BASE-T) ou les normes Ethernet plus rapides.
Q5 : Quelle est la plage de température de fonctionnement ?
Les alternatives compatibles comprennent généralement Le JXD1-1001NL fonctionne de manière fiable de -40 °C à +85 °C, ce qui le rend adapté aux applications industrielles, extérieures et à haute fiabilité
Q6 : Quel type de montage sur PCB le JXD1-1001NL utilise-t-il ?
Les alternatives compatibles comprennent généralement Il utilise un montage traversant et est recommandé pour les processus de soudure à la vague, offrant une excellente résistance mécanique et durabilité pour les conceptions matérielles industrielles.
Q7 : Quelle tension d'isolement le JXD1-1001NL fournit-il ?
Les alternatives compatibles comprennent généralement Le connecteur fournit une isolation de 2250 VDC entre le côté PHY et le côté ligne, garantissant la sécurité électrique et la conformité réglementaire dans les équipements Ethernet industriels.
Q8 : Le JXD1-1001NL est-il conforme aux normes industrielles ?
Les alternatives compatibles comprennent généralement Oui. Il est conforme aux normes IEEE 802.3u (100BASE-TX) et aux normes environnementales RoHS, et sa cavité RJ45 est conforme aux exigences FCC Part 68.
Q9 : Le JXD1-1001NL est-il considéré comme un connecteur RJ45 à profil bas ?
Les alternatives compatibles comprennent généralement Non. Avec une hauteur d'environ 8,78 mm, le JXD1-1001NL est classé comme un connecteur RJ45 compact à profil moyen, adapté aux dispositions de PCB à espace restreint mais non catégorisé comme ultra-bas profil.
Q10 : Quel processus de soudage est recommandé ?
Les alternatives compatibles comprennent généralement La pièce est recommandée pour la soudure à la vague, avec une température de pic de soudure maximale de 260 °C pendant 10 secondes. Cela garantit des joints de soudure fiables et évite les dommages thermiques.
Q11 : Quels matériaux sont utilisés dans le JXD1-1001NL ?
Les alternatives compatibles comprennent généralement
- thermoplastique classé UL94 V-0 (noir)Blindage :
- Laiton avec placage nickelContacts :
- Alliage de cuivre avec placage or sélectif (≥6 µin)
Cela garantit une
excellente durabilité mécanique, une protection EMI et des performances électriques
.
R :
Les alternatives compatibles comprennent généralement entièrement conforme RoHS, adapté aux marchés réglementés sur le plan environnemental, y compris l'UE et l'Amérique du Nord.
Q13 : Quelles options d'emballage sont disponibles ?
R :
Les alternatives compatibles comprennent généralement un sac antistatique individuel + un plateau de protection + un carton extérieur. Des options d'emballage en vrac peuvent être disponibles pour les commandes en grand volume.
Q14 : Le JXD1-1001NL est-il toujours en production ?
R :
Les alternatives compatibles comprennent généralement EOL (Fin de vie). Pour les nouvelles conceptions, nous recommandons de sélectionner des alternatives compatibles broche à broche pour assurer la stabilité de l'approvisionnement à long terme.
Q15 : Quelles sont les alternatives recommandées pour le JXD1-1001NL ?
R :
Les alternatives compatibles comprennent généralement des connecteurs RJ45 1×1 avec magnétiques intégrés, la prise en charge 100BASE-TX, le montage traversant et une isolation de 2250 VDC. Contactez notre équipe d'ingénierie pour des recommandations de remplacement direct.
