Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: AGST5009B
Conditions de paiement et d'expédition
Quantité de commande min: 400pcs
Prix: $0.2-$0.9
Détails d'emballage: Tape et bobine
Délai de livraison: Navires dans les 1-2 semaines
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 3KK / mois
Numéro de pièce: |
AGST5009B |
Type de transformateur: |
Transformateur Ethernet 2,5GBASE-T |
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 VAC |
Style de montage: |
SMD (appareil de montage de surface) |
Configuration du port: |
Port unique |
Température de fonctionnement: |
0 °C au °C +70 |
RoHS et sans halogène: |
Oui |
Numéro de pièce: |
AGST5009B |
Type de transformateur: |
Transformateur Ethernet 2,5GBASE-T |
Ratio de virages: |
1CT: 1CT |
Tension d'isolement: |
1500 VAC |
Style de montage: |
SMD (appareil de montage de surface) |
Configuration du port: |
Port unique |
Température de fonctionnement: |
0 °C au °C +70 |
RoHS et sans halogène: |
Oui |
749020011A Transformateur LAN WE-LAN pour les applications SMT RJ45 1000Base-T, doté d'une isolation de 1500 V, d'une inductance de 350 μH, d'un CMRR amélioré et d'une plage de température industrielle de ¥40 °C à +85 °C.Idéal pour l' Ethernet industriel, routeurs, commutateurs, caméras IP et appareils IoT.

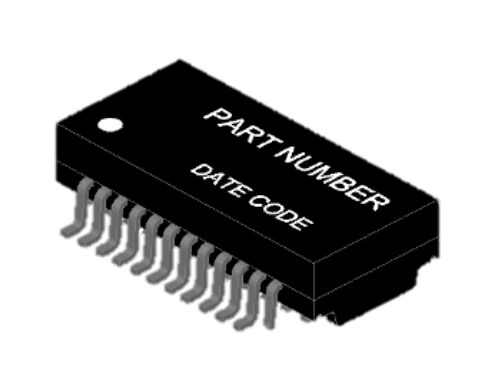

LeLe module magnétique AGST5009B 2.5G est unun module de transformateur SMD Ethernet à port unique conçu pour:2.5GBASE-T (IEEE 802.3bz) avec une large gamme de fonctionnalitésexcellente intégrité du signal, faible perte d'insertion, haute tension d'isolation et suppression EMI fiable, AGST5009B est optimisé pour2.5G commutateurs Ethernet commerciaux et industriels et équipements de réseau grand public.
Avecl'interopérabilité complète du système PHY,Conformité RoHS et sans halogène, etLa compatibilité SMT de la production en série, AGST5009B fournit uneune solution magnétique robuste et rentable pour la prochaine générationles conceptions Ethernet multi-gigabit.
| Nom de l'article | Définition |
|---|---|
| Numéro de la partie | Le nombre d'heures de travail |
| Type de produit | 2Module magnétique.5G |
| Vitesse | 2.5GBASE-T |
| Les ports | Unique |
| Montage | Le SMD |
| Le paquet | Tape et bobine |
| RoHS | - Oui, oui. |
| Paramètre | Conditions d'essai | Valeur | Unité |
|---|---|---|---|
| Inductance du côté du média | @100 kHz, 0,1 Vrs | 180 minutes | μH |
| Perte d'insertion | 1 ‰ 100 MHz | ¥0,5 maximum | dB |
| Perte d'insertion | 125 MHz | ¥1,0 maximum | dB |
| Perte de rendement | 1 ̊40 MHz | 20 minutes | dB |
| Perte de rendement | 40 < f ≤ 125 MHz | Le nombre d'heures de travail est calculé en fonction de la durée de travail. | dB |
| Écoute transversale | 1 ‰ 100 MHz | 30 minutes | dB |
| Voltage d'isolation | 60 s | 1500 | VAC |
| Température de fonctionnement | Je ne sais pas. | 0 à +70 | °C |
AGST5009B est conçu pour répondreexigences strictes en matière d'intégrité du signal et de performances EMI deIEEE 802.3bz, en veillant àDiagrammes d'œil propres, faible jitter, et transmission de données stable 2,5G.
Avecla perte de retour élevée et le fort rejet du bruit en mode commun, ce module magnétique réduit efficacementL'interférence électromagnétique (EMI), ce qui le rend idéal pourles circuits imprimés denses et les systèmes Ethernet à haut débit.
AGST5009B estest entièrement compatible avec tous les principaux fournisseurs d'Ethernet PHY, notamment:
Broadcom
Je vous en prie.
Le groupe Realtek
Le T.I
Une puce
Assurerl'interopérabilité plug-and-play et la validation simplifiée du matériel.
Conforme à la réglementation RoHS et sans halogène
Niveau de sensibilité à l'humidité MSL 1
Compatible avec le reflux à haute température (245°C)
Emballage en ruban adhésif et en bobine pour assemblage SMT automatisé
1. J-STD-002: Soudabilité à 245°C Profil de reflux
2. J-STD-020: Niveau 1 de sensibilité à l'humidité
3. J-STD-075: R7, 245°C maximum par reflux
4Matériau de la rubrique: DAP (phtalate diallyl), classé UL 94V-0
5Cadre en plomb: alliage de cuivre
