Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: L9-FC315501-60PPC
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: 12.98USD/PCS
Détails d'emballage: T & r
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 5kk / mois
Interface optique: |
connecteur de fc |
Interface électrique: |
Logique TTL |
Distance: |
≤60km |
Facteur de forme: |
1x9 |
Débit de données: |
100M/155M |
Longueur d'onde: |
Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
Interface optique: |
connecteur de fc |
Interface électrique: |
Logique TTL |
Distance: |
≤60km |
Facteur de forme: |
1x9 |
Débit de données: |
100M/155M |
Longueur d'onde: |
Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |

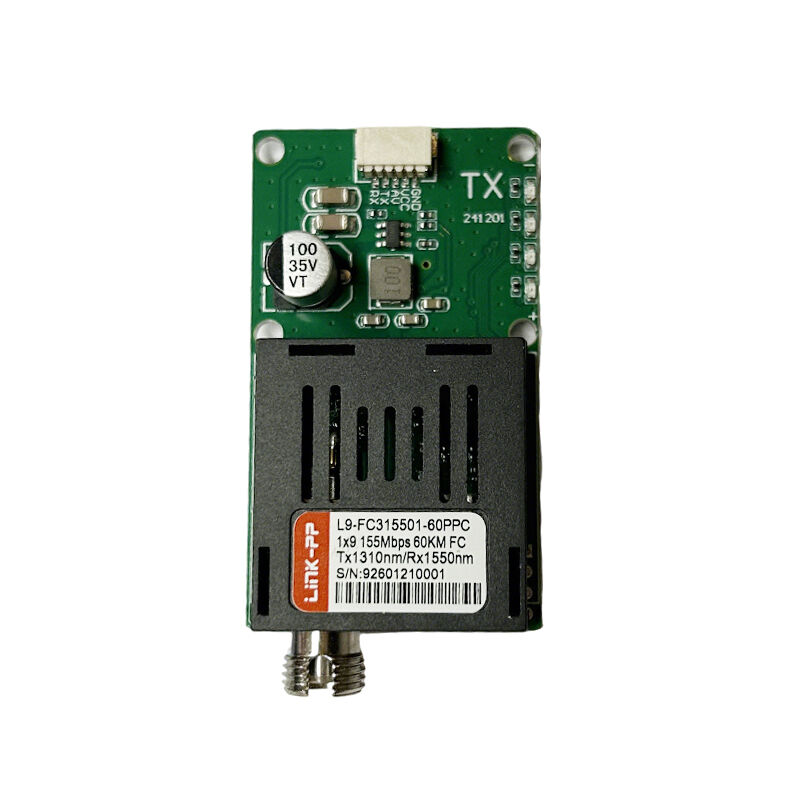

LeL9-FC315501-60PPC, sous réserve de l'utilisation de produits chimiquesest un dispositif de haute performanceModule d'émetteur-récepteur optique 1x9 TTLconçus pourcommunication par fibre optique à longue distancedansSystèmes aérien-sol des drones, contrôle industriel et environnements électromagnétiques difficiles.
Ce module prend en chargeTransmission de données à 155 Mbps sur fibre mono-mode jusqu'à 60 km, avecà haute tension d'entrée DC 5,5-26V,faible latence, etune forte immunité contre l'IME, ce qui le rend idéal pourla télémétrie des drones, les liaisons optiques ciel-sol et les réseaux de télécommande.
Le L9-FC315501-60PPC fonctionne comme unsystème de récepteur optique jumelé, composé deModules A et Bavec des longueurs d'onde complémentaires.
| Finition | Fonction |
|---|---|
| A-End (aéroporté / UAV) | TTL → Optique (Tx 1310 nm / Rx)1550Nm) |
| B-End (station au sol) | Optique → TTL (Tx 1310 nm / Rx 1550 nm) |
La transmission full-duplex sur une fibre monomode permet une communication fiable en temps réel jusqu'à 60 km.
| Paramètre | - Je vous en prie. | Typique | Je suis désolé. | Unité |
|---|---|---|---|---|
| Longueur d'onde du transmetteur | 1530 | 1550 | 1565 | Nm |
| Longueur d'onde du récepteur | 1260 | 1310 | 1360 | Nm |
| Puissance optique de sortie | - Deux. | +3 | + 5 | dBm |
| Sensibilité du récepteur | - Je ne sais pas. | - Je ne sais pas. | - 34 ans | dBm |
| Budget optique | ≥ 32 | - Je ne sais pas. | - Je ne sais pas. | dB |
| Taux d'erreur des bits (BER) | ≤ 1 × 10−12 |
| Paramètre | Spécification |
|---|---|
| Interface électrique | TTL |
| Niveau logique | 3.3V / 5V compatible |
| Voltage d'alimentation | DC de 5,5-26 V |
| Consommation d'électricité | ≤ 2,5 W |
| Protéger | Polarité inverse, surtension, protection contre la surtension |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -40 à +85 °C |
| Facteur de forme | 1x9 |
| Type de connecteur | FC |
| Logements | Dispositifs de protection |
| Montage | PCB à trous |
| Distance | Modèle recommandé |
|---|---|
| ≤ 20 km | Module de fibre TTL de 155M à 20 km |
| ≤ 40 km | Module à fibre TTL de 155M à 40 km |
| ≤ 60 km | L9-FC315501-60PPC, sous réserve de l'utilisation de produits chimiques |
| ≤ 80 km | Module de fibre TTL de 155M à 80 km |
