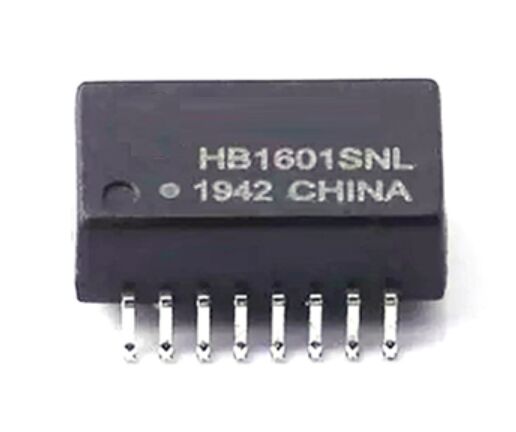

Transformateur d'isolation Ethernet HB1601SNL 10/100Base-T SMD SOP-16

Aperçu du transformateur Ethernet HB1601SNL

Le HB1601SNL est un transformateur et filtre d'isolation Ethernet compact monté en surface (SMD) 10/100Base-T conçu pour une transmission de signal réseau fiable et une suppression du bruit dans les interfaces Ethernet PHY. Logé dans un boîtier SOP-16, il offre une isolation galvanique, une adaptation d'impédance et d'excellentes performances EMI pour les applications Fast Ethernet.

Conçu conformément aux normes IEEE 802.3 et ANSI X3.263, le HB1601SNL est largement utilisé dans les équipements réseau SOHO, les conceptions LAN sur carte mère (LOM), les commutateurs Ethernet, les concentrateurs et les appareils de réseau industriels. Il est conforme RoHS, sans plomb et adapté à l'assemblage SMT automatisé.

Informations de commande

• Numéro de pièce : HB1601SNL
• Boîtier : SOP-16, bande et bobine (pour assemblage SMT automatisé)
• Catégorie : Magnétisme LAN / Transformateurs d'isolation Ethernet

Le HB1601SNL est un transformateur d'isolation Ethernet SMD 10/100Base-T fiable et conforme aux normes, conçu pour les équipements réseau compacts et haute performance. Avec des performances électriques éprouvées, une isolation solide et une certification UL, c'est un choix idéal pour les conceptions OEM et les applications de réparation professionnelles.

▶ Demander un devis | Télécharger la fiche technique | Contacter le support technique

Caractéristiques principales du transformateur d'isolation Ethernet SMD

• Transformateur d'isolation Ethernet 10/100Base-T avec filtrage intégré
• Boîtier SOP-16 monté en surface, optimisé pour les agencements de PCB compacts
• Conçu pour répondre aux spécifications IEEE 802.3 et ANSI X3.263
• Excellente intégrité du signal avec faible perte d'insertion et perte de retour élevée
• Haute rejection du bruit de mode commun (DCMR)
• Isolation de 1500 Vrms (Hi-Pot) pour une isolation galvanique fiable
• et sans plomb, construction sans plomb
• Prend en charge le soudage par refusion jusqu'à 245 °C (5 secondes max)
• Certifié UL (Dossier n° E484635)

Fiche technique HB1601SNL

Spécifications du transformateur LAN HB1601SNL

Spécifications mécaniques et environnementales

Applications des magnétiques LAN SOP-16 10/100Base-T

Le HB1601SNL est conçu pour prendre en charge un large éventail d'applications réseau Fast Ethernet, notamment :

• Équipements réseau SOHO (modems ADSL, routeurs, passerelles)
• Interfaces Ethernet LAN sur carte mère (LOM)Concentrateurs et commutateurs Ethernet
• Contrôleurs Ethernet embarqués
• Systèmes de réseau et d'automatisation industriels
• Réparation et remise à neuf d'appareils réseau
• Son format SOP-16 le rend idéal pour

les conceptions de PCB haute densité où l'espace sur la carte est limité.Notes de conception et d'assemblage de PCB HB1601SNL

Suivez le

• motif de connexion SOP-16 recommandé pour assurer un bon mouillage de la soudure et une coplanarité correcte.Maintenez un
• dégagement adéquat entre les circuits primaire et secondaire pour préserver les performances d'isolement.Placez le transformateur à proximité du PHY Ethernet pour minimiser la longueur des traces et réduire les EMI.
• Utilisez un routage à impédance contrôlée pour les paires différentielles TX/RX.
• Convient aux
• profils de soudage par refusion standard sans plomb, avec une température de crête maximale de 245 °C.

Conforme IEEE 802.3

• pour Ethernet 10/100Base-TConforme ANSI X3.263
• Conforme RoHS
• et sans plombComposant reconnu UL
• (Dossier n° E484635)Ces certifications rendent le HB1601SNL adapté aux

marchés mondiaux et au déploiement industriel à long terme.FAQ sur le transformateur Ethernet HB1601SNL 10/100Base-T

1. Quelle est la fonction principale du HB1601SNL ?

Le HB1601SNL assure

l'isolation galvanique, l'adaptation d'impédance et la suppression du bruit entre le PHY Ethernet et le câble réseau dans les applications 10/100Base-T.2. Le HB1601SNL est-il adapté aux conceptions PoE ?

Le HB1601SNL est conçu pour l'isolation des signaux Fast Ethernet.

La capacité PoE dépend de la conception globale du système, de la puissance nominale et de la disposition du PCB. Vérifiez toujours par rapport aux normes PoE avant utilisation.3. Le HB1601SNL peut-il être utilisé dans des environnements industriels ?

Oui. Avec sa

tension d'isolement élevée, ses fortes performances DCMR et sa reconnaissance UL, il convient aux applications Ethernet industrielles et embarquées dans la plage de température spécifiée.4. Cette pièce convient-elle à la production SMT automatisée ?

Oui. Le boîtier SOP-16 prend en charge

l'emballage en bande et bobine et les processus de soudage par refusion standard.
