Détails de produit
Lieu d'origine: 2,5 mm
Nom de marque: LINK-PP
Certification: RoHS compliant
Numéro de modèle: KMS-1102NL
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $0.06-$0.55
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 4600K.PCS/mois
Numéro de pièce: |
KMS-1102NL |
Emballer: |
CMS-16P (12,7 × 7 mm) |
Débit de données: |
10/100BASE-TX |
Ratio de virages: |
Émission : 1CT : 1CT, RX : 1CT : 1CT |
Souder: |
Refusion IR |
Conformité: |
IEEE 802.3af/ANSI X3.263 |
Numéro de pièce: |
KMS-1102NL |
Emballer: |
CMS-16P (12,7 × 7 mm) |
Débit de données: |
10/100BASE-TX |
Ratio de virages: |
Émission : 1CT : 1CT, RX : 1CT : 1CT |
Souder: |
Refusion IR |
Conformité: |
IEEE 802.3af/ANSI X3.263 |

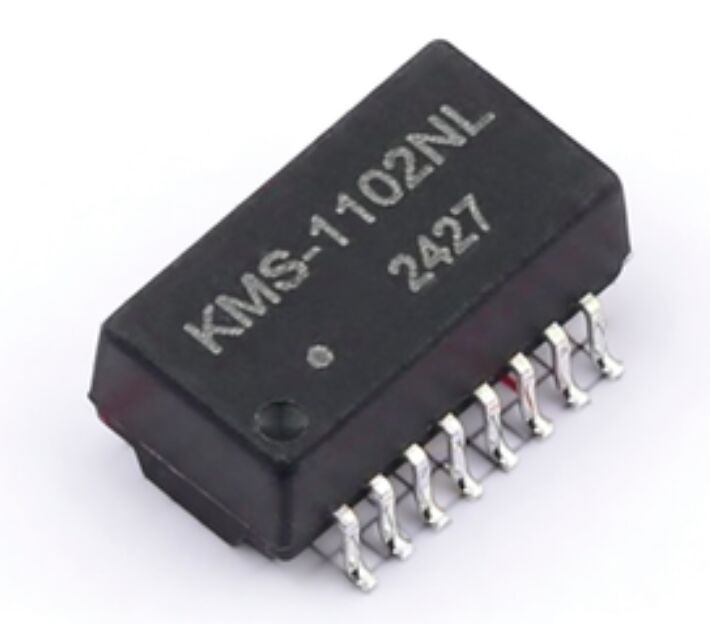

Transformateur LAN KMS-1102NL 10/100 Base-T SMD-16P avec rapport de virage 1CT: 1CT et 350uH OCL. Conforme à la norme RoHS et idéal pour les modules Ethernet et les applications industrielles.
Le KMS-1102NL est un transformateur LAN 10/100 Base-T haute performance, conçu pour une connectivité Ethernet fiable dans les applications industrielles et d'entreprise.CLO minimum de 350 uH, et un boîtier compact SMD-16P (12,7 × 7 mm), ce transformateur assure une intégrité du signal stable, une faible perte d'insertion et une excellente isolation de l'interrupteur.
Idéal pour:Les modules d'interface Ethernet, les périphériques de réseau PoE et les équipements de réseau industriels.
|
Paramètre |
Spécification |
|---|---|
|
Le paquet |
Pour les appareils de surveillance des données |
|
Numéro de la partie |
Le KMS-1102NL |
|
Ratio des tours |
TX: 1CT:1CT, RX: 1CT:1CT |
|
L'écart entre la fréquence de décharge et la fréquence d'écoulement est supérieur ou égal à: |
≥ 350 uH |
|
Lecture (primaire @ 10 kHz, 0,1 Vrms) |
≤ 0,5 uH |
|
Cww (pri.: Sec.) |
≤ 35 pF |
|
DCR primaire / secondaire |
0.9Ω / 1.2Ω Max |
|
Perte d'insertion (1 à 100 MHz) |
-1,0 dB maximum |
|
Perte de rendement |
1-30 MHz: -18 dB, 40-50 MHz: -16 dB, 60-100 MHz: -35 dB |
|
CMRR |
60 à 100 MHz: -30 dB Min |
|
Écoute transversale |
1 à 100 MHz: -33 dB Min |
|
Voltage d'isolation |
1500 Vrs Min |
|
Température de fonctionnement |
0°C à +70°C |
|
Température de stockage |
-40°C à +85°C |
|
Humidité de fonctionnement |
RH à 90% |
|
Conformité |
Le produit doit être soumis à une autorisation de fabrication.263 |
A1: Prend en charge les applications Ethernet de 10/100 Mbps.
R2: Oui, entièrement compatible avec les normes IEEE 802.3af PoE.
A3: 0°C à +70°C, humidité de fonctionnement jusqu'à 90% RH; température de stockage de -40°C à +85°C.
