Détails de produit
Lieu d'origine: 2,5 mm
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: Le groupe LP41223NL
Document: LP41223NL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50 pièces
Prix: $0.35
Détails d'emballage: 50pcs/tray, 1200pcs/carton
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 5kk / mois
Série: |
PoE++ LAN Magnétique |
Numéro de pièce: |
Le groupe LP41223NL |
Type de colis: |
12 broches |
Longueur: |
17 mm |
largeur: |
15,1 mm (y compris les broches) |
Hauteur: |
8,45 mm |
Température de refusion maximale: |
250°C (5 secondes) |
Salut-pot: |
2kVrms |
Débit de données: |
10/100BASE-TX |
Nombre de canaux/ports: |
célibataire |
PoE: |
PoE++ |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
0°C à +70°C |
Série: |
PoE++ LAN Magnétique |
Numéro de pièce: |
Le groupe LP41223NL |
Type de colis: |
12 broches |
Longueur: |
17 mm |
largeur: |
15,1 mm (y compris les broches) |
Hauteur: |
8,45 mm |
Température de refusion maximale: |
250°C (5 secondes) |
Salut-pot: |
2kVrms |
Débit de données: |
10/100BASE-TX |
Nombre de canaux/ports: |
célibataire |
PoE: |
PoE++ |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
0°C à +70°C |

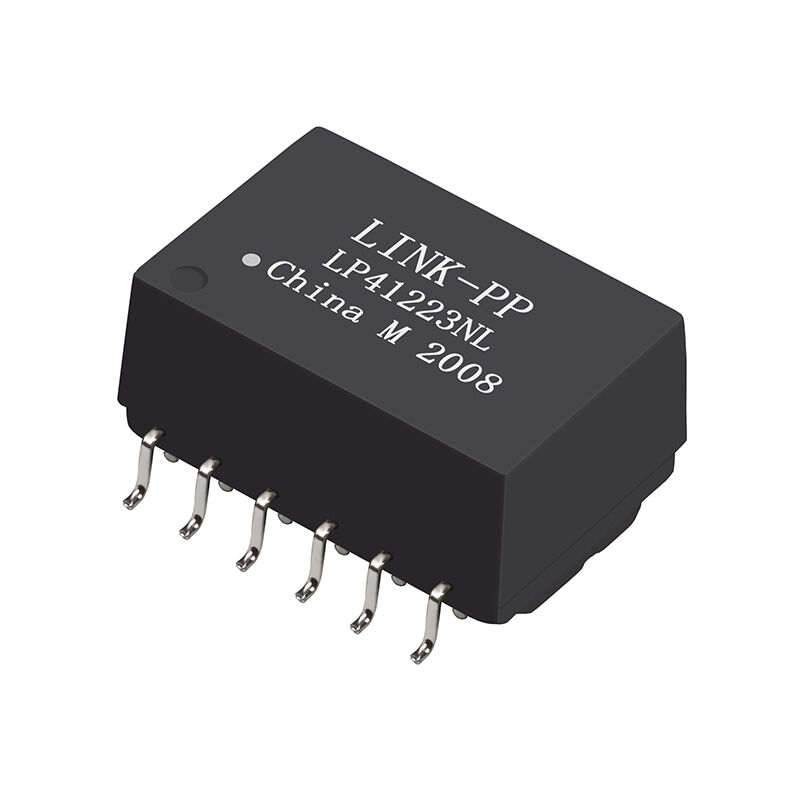

LP41223NLLINK-PP LP41223NL est un module transformateur magnétique haute performance à port unique 10/100 BASE-T, spécialement conçu pour les applications PoE++ (IEEE 802.3bt) de nouvelle génération
| OCL | P1–3 : P12–10 |
|---|---|
| 1:1 ±2% | La conception équilibrée 1:1 assure une adaptation d'impédance appropriée entre le PHY et le côté câble pour les systèmes 10/100/1000Base-T. |
| 1:1 ±2% | La conception équilibrée 1:1 assure une adaptation d'impédance appropriée entre le PHY et le côté câble pour les systèmes 10/100/1000Base-T. |
2.2 Inductance en circuit ouvert (OCL)
100 kHz, 0,1 Vrms, 28 mA de courant de polarisation CCBroches
| OCL | P7–9, P12–10 |
|---|---|
| 350 µH Min | Maintient des performances stables à basse fréquence, même dans les conditions de polarisation CC requises par le fonctionnement PoE++. |
2.3 Perte d'insertion
| CMRR | 0,5–100 MHz |
|---|---|
| -33 dB Min | La faible perte d'insertion assure une atténuation minimale du signal et une marge de diagramme de l'œil améliorée. |
2.4 Perte de retour (minimum)
| CMRR | 0,5–30 MHz |
|---|---|
| -18 | 30–45 MHz |
| -15 | 45–60 MHz |
| -13 | 60–80 MHz |
| -10 | L'adaptation d'impédance optimisée réduit les réflexions du signal et améliore la stabilité de la liaison. |
2.5 Diaphonie
| CMRR | 1–100 MHz |
|---|---|
| -35 dB Min | Assure une faible interférence électromagnétique et une signalisation différentielle stable. |
2.6 CMRR (Taux de réjection du mode commun)
| CMRR | 0,5–100 MHz |
|---|---|
| -33 dB Min | Forte suppression du bruit de mode commun, essentielle pour les systèmes PoE++ haute puissance. |
2.7 Polarité
1 et 12 et 4 et 9 sont en phase.
2.9 Capacité de courant PoE++
capacité de courant continu de 1,1 A Prend en charge les applications IEEE 802.3bt haute puissance.
2.10 Température de fonctionnement
3. LP41223NL
: Les broches 1 et 12 et les broches 4 et 9 sont en phase pour assurer l'intégrité du signal à travers le transformateur.
LP41223NL est polyvalent et conçu pour prendre en charge un large éventail d'applications réseau:
