Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,ISO,ROHS,REACH
Numéro de modèle: TM82440ANL
Conditions de paiement et d'expédition
Quantité de commande min: 800 pièces
Prix: $0.3-$0.82
Détails d'emballage: 800 pièces/bobine, 1CTN = 6 bobines = 4800 pièces
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TT, net30 / 60/90 jours
Capacité d'approvisionnement: 4200K-PCS/Month
Série: |
Transformateur LAN de qualité industrielle |
Numéro de pièce: |
TM82440ANL |
Vitesse: |
1G Base-T |
Nombre de ports: |
Port unique |
Style de montage: |
CMS/CMS |
Longueur: |
15,1 (mm) |
largeur: |
10 (mm) |
Hauteur: |
4 (mm) |
Série: |
Transformateur LAN de qualité industrielle |
Numéro de pièce: |
TM82440ANL |
Vitesse: |
1G Base-T |
Nombre de ports: |
Port unique |
Style de montage: |
CMS/CMS |
Longueur: |
15,1 (mm) |
largeur: |
10 (mm) |
Hauteur: |
4 (mm) |

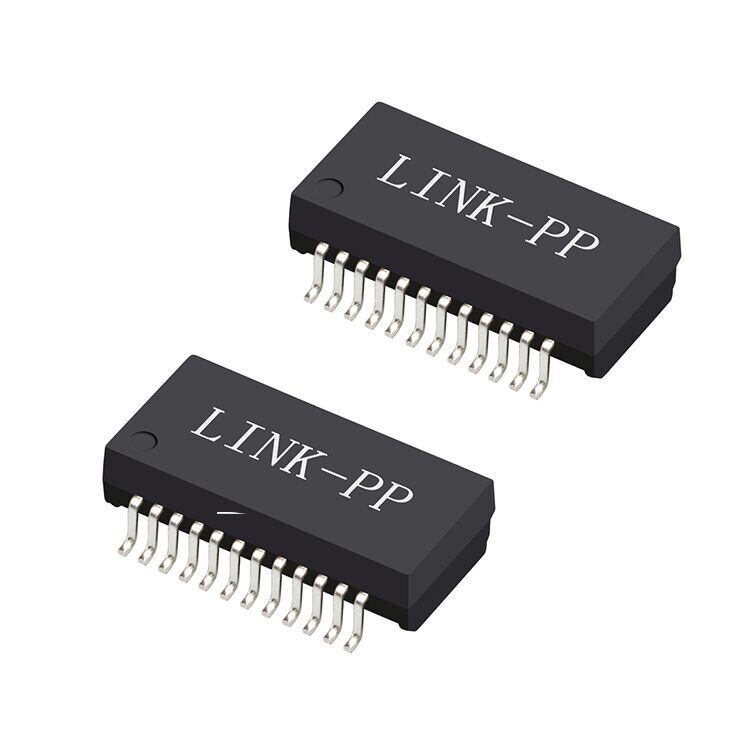

Transformateur LAN TM82440ANL, module magnétique Ethernet Gigabit 1GBase-T à un seul port. Boîtier SMT à 24 broches avec isolation de 1500Vrms, faible perte d'insertion et plage de fonctionnement de -40°C à +85°C.
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | TM82440ANL |
| Vitesse Ethernet | 1000Base-T |
| Nombre de ports | Port unique |
| Type de boîtier | SMT 24 broches |
| Type de montage | Montage en surface |
| Tension d'isolement | 1500Vrms |
| Température de fonctionnement | -40°C à +85°C |
| Conformité RoHS | Oui |
Le transformateur LAN TM82440ANL est un module transformateur Ethernet 1GBase-T à port unique conçu pour les interfaces PHY Ethernet Gigabit. Ce module magnétique LAN à montage en surface 24 broches offre une isolation de signal fiable, une excellente suppression des interférences électromagnétiques et des performances électriques stables pour les réseaux Ethernet à haut débit.
Avec un format standard de l'industrie, le TM82440ANL est compatible avec de nombreuses conceptions de transformateurs LAN Gigabit courants, permettant une intégration facile du circuit imprimé et une conception simplifiée de l'interface Ethernet.
Conçu pour équipements industriels et de réseau, le transformateur fonctionne sur une large plage de température de -40°C à +85°C, ce qui le rend adapté aux environnements exigeants tels que les systèmes d'automatisation industrielle et l'infrastructure de communication.
| Paramètre | Fréquence / Condition | Spécification |
|---|---|---|
| OCL (Inductance) | 100kHz, 0.1V, 8mA de polarisation CC | ≥ 350 µH |
| Rapport de transformation (TX) | — | 1T : 1T ±5% |
| Rapport de transformation (RX) | — | 1T : 1T ±5% |
| Inductance de fuite (LL) | — | ≤ 0.4 µH |
| Résistance CC (DCR) | — | ≤ 1.2 Ω |
| Perte d'insertion | 1 – 100 MHz | ≤ -1 dB |
| Perte de retour | 1 – 40 MHz | ≥ 16 dB |
| Perte de retour | 40 – 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Diaphonie | 30 MHz | ≥ -45 dB |
| Diaphonie | 60 MHz | ≥ -40 dB |
| Diaphonie | 100 MHz | ≥ -35 dB |
| Rejet différentiel-commun (DCMR) | 30 MHz | ≥ -40 dB |
| Rejet différentiel-commun (DCMR) | 60 MHz | ≥ -35 dB |
| Rejet différentiel-commun (DCMR) | 100 MHz | ≥ -30 dB |
| Tension d'isolement (Hi-Pot) | — | 1500 Vrms |
1. Dessins électriques du TM82440ANL
2. Dessins mécaniques du TM82440ANL
3. Dessin du TM82440ANL - Disposition des pastilles
4. Dessin du TM82440ANL - Profil de soudure par refusion
Le transformateur Gigabit LAN TM82440ANL est largement utilisé dans les équipements de réseau Ethernet, notamment :
Sa plage de température industrielle le rend particulièrement adapté aux équipements de réseau industriel et à l'infrastructure de communication.
1. À quoi sert un transformateur LAN ?
Un transformateur LAN fournit une isolation électrique, une adaptation d'impédance et une suppression du bruit entre le PHY Ethernet et le câble réseau, garantissant une transmission de données fiable dans les réseaux Ethernet.
2. Quelle vitesse Ethernet le TM82440ANL prend-il en charge ?
Le TM82440ANL est conçu pour les applications Ethernet Gigabit 1GBase-T (1000Base-T).
3. Le TM82440ANL prend-il en charge les environnements industriels ?
Oui. Avec une plage de température de fonctionnement de -40°C à +85°C, il convient aux équipements de réseau industriel.
4. Quelle tension d'isolement fournit-il ?
Le transformateur fournit une isolation de 1500Vrms, répondant aux exigences de sécurité et d'intégrité du signal Ethernet.
