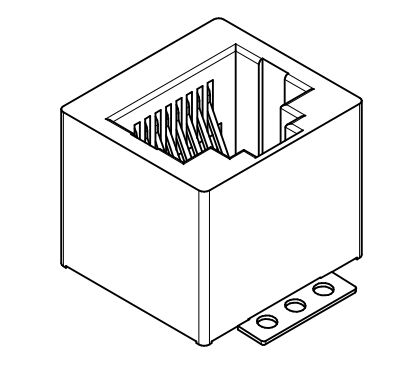

634108149621 8P8C RJ45 SMT verticale WR-MJ Cat 3 prises modulaires

8P8C Vue d'ensemble du connecteur Ethernet SMT vertical

Le634108149621 WR-MJ Cat 3 prise modulaireest unconnecteur SMT RJ45 vertical 8P8C à port uniqueconçus pour une connectivité Ethernet fiable dans les réseaux et les systèmes électroniques embarqués.

Développé parLe groupe Würth Elektronik, cette prise modulaire appartient à laSérie WR-MJet soutientApplications Ethernet de catégorie 3tout en maintenant la compatibilité avec les catégories de réseau supérieures dans certaines conditions.

Avecemballage en ruban adhésif,le renforcement de soudage des tables, etun revêtement compatible avec la norme UL94-V0, le connecteur est optimisé pourassemblage SMT automatisé et performance électrique stable à long terme.

Il est largement utilisé dansles appareils réseau, les équipements IoT et les infrastructures de bâtiments intelligents;nécessitant des interfaces Ethernet compactes et fiables.

Spécifications du jack RJ45 vertical 634108149621

1Spécifications techniques

2. Spécifications électriques

Le634108149621 Cat 3 RJ45 prise modulaireest conçu pour fournir des performances électriques stables pour les interfaces Ethernet et de communication.

Les principales caractéristiques électriques sont les suivantes:

• 1.5 Une capacité de courant nominal, assurant une transmission fiable du signal et de la puissance.
• Voltage de fonctionnement de 120 V CA, adapté à l'équipement réseau standard.
• Capacité de résistance diélectrique à 1000 V CA, offrant une solide protection isolante.
• Faible résistance au contact (≤ 20 mΩ)pour maintenir l'intégrité du signal.
• Résistance à l'isolation élevée (≥ 500 MΩ)pour une meilleure isolation électrique.

3Propriétés du matériau

634108149621 Fiche de données

Les avantages du design

1. Optimisé pour l'assemblage automatique SMT

Leemballage en ruban adhésifpermet un assemblage à grande vitesse, améliorant ainsi l'efficacité de la fabrication dans la production d'électronique en grande quantité.

2Retention fiable des PCB

Le projet intégréétiquette de soudureaméliore la stabilité mécanique, assurant une fixation sûre au PCB pendant le fonctionnement et l'insertion répétée du câble.

3Plateforme de la série WR-MJ flexible

LeFamille de prises modulaires WR-MJoffre de multiples options de configuration, notamment:

• Version blindée ou non blindée
• Des ressorts EMI intégrés
• Indicateurs LED facultatifs
• Orientation de montage verticale ou horizontale

Cette flexibilité permet aux ingénieurs d'adapter le connecteur à un large éventail de conceptions de dispositifs réseau.

Principales caractéristiques du connecteur 634108149621 RJ45

1. 8P8C RJ45 prise modulaire
2. Conception de la monture verticale à la surface (SMT)
3. Configuration à port unique (1×1)
4. Tablette de soudure pour une meilleure rétention des PCB
5. Casque en plastique sans blindage
6. Emballage en ruban adhésif et en rouleau pour le ramassage et le placement automatisés
7. Isolateur UL94-V0 compatible avec le reflux
8. Certifié UL et cULus
9. Conçu pour les applications Ethernet de catégorie 3ns

Je suis désolée.

Questions fréquemment posées au sujet de la prise modulaire RJ45

Q1: Quel type de connecteur RJ45 est 634108149621?

R: Le634108149621est unune prise modulaire SMT RJ45 verticale à un seul port avec une configuration 8P8C, conçus pour les systèmes Ethernet de catégorie 3 et les applications réseau compatibles.

Est-ce que cette prise RJ45 est blindée?

R: Non. Le634108149621 utilise un boîtier en plastique non blindé, qui convient à de nombreuses applications Ethernet standard où un blindage EMI supplémentaire n'est pas nécessaire.

Q3: Quelle méthode d'assemblage est utilisée pour ce connecteur?

A: Le connecteur utilisetechnologie de montage en surface (SMT)et est fourni enemballage en ruban adhésif, permettant l'assemblage automatisé de la prise et de la mise en place dans la production de PCB à grande échelle.
