Détails de produit
Lieu d'origine: Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,REACH,ISO
Numéro de modèle: B78476A8247A003 Les États membres doivent:
Conditions de paiement et d'expédition
Quantité de commande min: 500 pièces
Prix: $0.2-$0.37
Détails d'emballage: T&R, 500 pièces/bobine
Délai de livraison: Navires dans les 3 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 4600K.PCS/mois
Type de transformateur: |
Base-T de LAN 10/100 |
Numéro de pièce: |
B78476A8247A003 Les États membres doivent: |
Nombre de ports: |
Port unique |
Inductance: |
350µH |
Tension d'isolement: |
1500 VAC |
Type de montage: |
Montage en surface |
Type de transformateur: |
Base-T de LAN 10/100 |
Numéro de pièce: |
B78476A8247A003 Les États membres doivent: |
Nombre de ports: |
Port unique |
Inductance: |
350µH |
Tension d'isolement: |
1500 VAC |
Type de montage: |
Montage en surface |

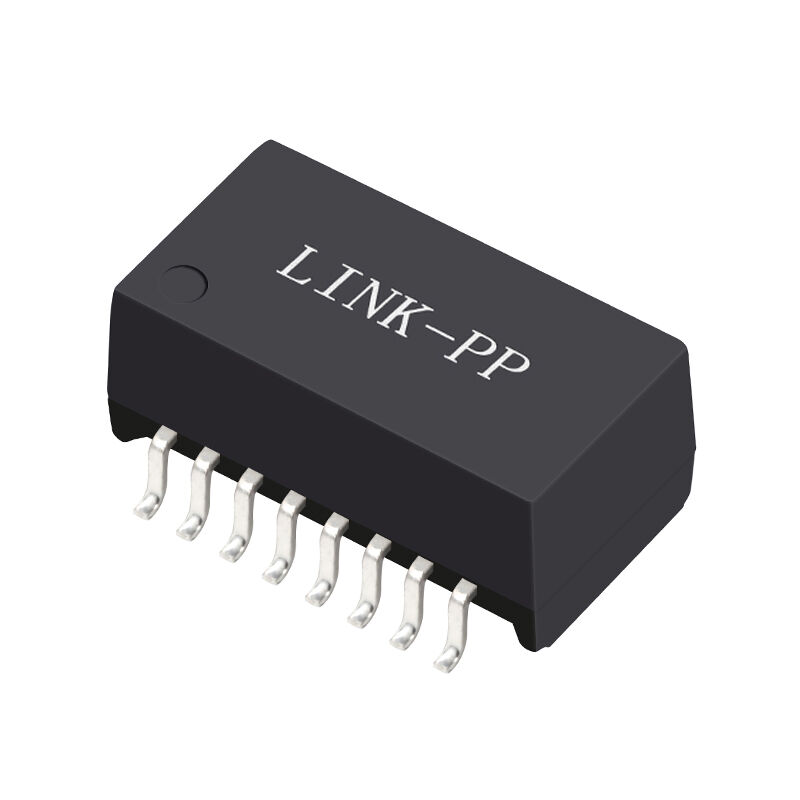

Module magnétique LAN B78476A8247A003 pour Ethernet 10/100Base-T. Transformateur CMS monoposte avec une inductance de 350 µH, une faible perte d'insertion, une isolation de 1500 VAC et une plage de fonctionnement de −40 °C à +85 °C.
| Paramètre | Spécification |
|---|---|
| Numéro de pièce | B78476A8247A003 |
| Type de produit | Module magnétique LAN |
| Norme Ethernet | 10/100Base-T |
| Nombre de ports | Port unique |
| Type de boîtier | Montage en surface (CMS) |
| Matériau du noyau | Ferrite toroïdale |
| Tension d'isolement | 1500 VAC |
| Température de fonctionnement | −40 °C à +85 °C |
| Poids | Environ 0,8 g |
| Conformité | IEEE 802.3, RoHS |
| Paramètre | Condition de test | Spécification |
|---|---|---|
| Rapport de transformation (Primaire : Secondaire) | — | 1T : 1T ±3% |
| Inductance (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 µH |
| Test de tension | 50 Hz, 1 min | 1500 V AC |
| Perte d'insertion | 0,1 – 100 MHz | ≤ −1,0 dB |
| Perte de retour | 1 – 30 MHz | ≥ 18 dB |
| Perte de retour | 40 MHz | ≥ 16 dB |
| Perte de retour | 50 MHz | ≥ 14 dB |
| Perte de retour | 60 – 80 MHz | ≥ 12 dB |
| Diaphonie | 30 MHz | ≥ −43 dB |
| Diaphonie | 60 MHz | ≥ −37 dB |
| Diaphonie | 100 MHz | ≥ −33 dB |
| Rejet différentiel-commun (DCMR) | 30 MHz | ≥ −43 dB |
| Rejet différentiel-commun (DCMR) | 60 MHz | ≥ −37 dB |
| Rejet différentiel-commun (DCMR) | 100 MHz | ≥ −33 dB |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | −40 °C à +85 °C |
| Température de stockage | −40 °C à +85 °C |
| Norme de soudage | IPC / JEDEC J-STD-020D |
| RoHS | Compatible |
Le module magnétique LAN B78476A8247A003 est un transformateur Ethernet monoposte 10/100Base-T conçu pour les applications d'interface LAN nécessitant une isolation de signal fiable et une suppression des interférences électromagnétiques.
Ce module transformateur LAN à montage en surface intègre des composants magnétiques haute performance optimisés pour les interfaces PHY Ethernet. Avec une inductance minimale de 350 µH, une faible perte d'insertion et une excellente suppression de la diaphonie, le module assure une transmission de données stable dans les réseaux Fast Ethernet.
Conçu pour les équipements industriels et de réseau, le B78476A8247A003 prend en charge une large plage de températures de fonctionnement de −40 °C à +85 °C, ce qui le rend adapté aux environnements exigeants tels que les systèmes d'automatisation industrielle, l'infrastructure réseau et les appareils de communication embarqués.
Un module magnétique LAN assure l'isolation électrique, l'adaptation d'impédance et la suppression du bruit entre le PHY Ethernet et le câble réseau pour garantir une communication Ethernet fiable.
Le module est conçu pour les applications Ethernet 10Base-T et 100Base-TX conformes à la norme IEEE 802.3.
L'appareil fournit une isolation de 1500 VAC, garantissant la sécurité électrique et l'intégrité du signal dans les réseaux Ethernet.
Le B78476A8247A003 prend en charge une plage de température de fonctionnement industrielle étendue de −40 °C à +85 °C.
