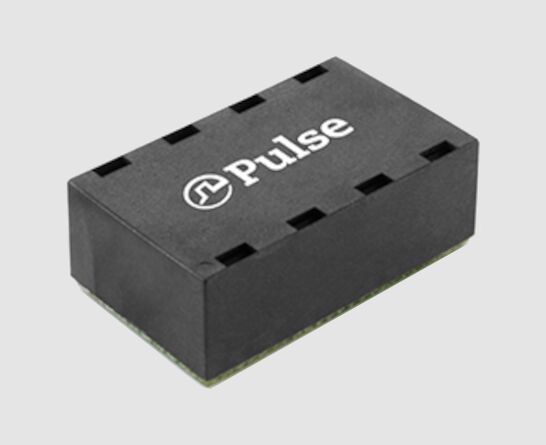

Transformateur LAN PoE 4P HX5401NL 30w 4 Port 1000BASE-T BGA Magnétique

Pulse Le HX5401NL est un transformateur LAN PoE quad-port conçu pour les applications Ethernet 1000BASE-T nécessitant un couplage de signal stable, une isolation élevée et une intégration compacte sur carte. Avec un Rapport de transformation 1CT:1CT, une tension d'isolement de 1500 VAC et une prise en charge PoE 4P jusqu'à 30W, le HX5401NL est conçu pour les ingénieurs qui développent des équipements de réseau Gigabit fiables, des appareils compatibles PoE et des interfaces Ethernet haute densité.

Pour les acheteurs recherchant la fiche technique du HX5401NL, la référence de schéma, les détails du boîtier ou les spécifications électriques, cette page fournit un résumé technique clair pour vous aider à évaluer rapidement la compatibilité et l'adéquation à votre conception.

Caractéristiques principales du HX5401NL Magnétisme LAN PoE 4P 30W

• Conçu pour Ethernet 1000BASE-T
• Architecture de magnétisme quad-port
• Rapport de transformation 1CT:1CT
• tension d'isolement de 1500 VAC
• Prise en charge PoE 4P jusqu'à 30W max
• Style de montage BGA (Bump Grid Array)
• Conforme RoHS-6
• Plage de température de fonctionnement : -40°C à +85°C

Le HX5401NL convient aux équipements réseau compacts où l'intégrité du signal, la fiabilité thermique et la compatibilité PoE sont importantes.

Spécifications du HX5401NL

Fiche technique HX5401NL

Schéma de la fiche technique Pulse HX5401NL

Disposition du circuit imprimé de la fiche technique Pulse HX5401NL

Aperçu des performances électriques du HX5401NL

Le HX5401NL est conçu pour les performances Gigabit Ethernet avec les caractéristiques électriques requises par les interfaces LAN modernes. Selon les paramètres fournis, la pièce offre :

• Perte d'insertion : 1,5 dB max de 1 à 100 MHz
• Perte de retour : optimisée sur 1 à 100 MHz
• Rapport de réjection du mode commun (CMMR) : forte suppression sur les plages de fréquences clés
• Diaphonie : contrôlée pour l'intégrité du signal multi-canal
• Gestion de la puissance PoE : PoE 4P jusqu'à 30W max

Ces valeurs sont importantes car les transformateurs LAN PoE doivent faire plus que simplement transmettre des données. Ils doivent maintenir la qualité du signal tout en gérant la livraison de puissance et les performances EMI dans une interface Ethernet compacte.

Paramètres électriques détaillés

1. Perte d'insertion

1 à 100 MHz : 1,5 dB max

Une faible perte d'insertion aide à préserver la qualité du signal dans les conceptions 1000BASE-T. Ceci est particulièrement important dans les systèmes Ethernet où la marge est limitée et la stabilité de la liaison dépend d'une transmission propre à travers l'étage magnétique.

2. Perte de retour

• 1 à 30 MHz : -18 dB min
• 40 MHz : -16 dB min
• 50 MHz : -14 dB min
• 60 à 80 MHz : -11 dB min
• 100 MHz : -10 dB min

La perte de retour indique à quel point le transformateur maintient l'adaptation d'impédance sur la bande de fonctionnement. Une meilleure perte de retour soutient la fiabilité de la liaison et réduit les réflexions qui peuvent dégrader les performances Ethernet.

3. CMMR

• 30 à 60 MHz : -32 dB min
• 80 à 100 MHz : -25 dB min
• 125 MHz : -19 dB min

​

La réjection du mode commun est essentielle dans les magnétiques Ethernet car elle aide à supprimer le bruit qui peut affecter l'intégrité du signal, en particulier dans les environnements réseau industriels bruyants ou haute densité.

4. Diaphonie

• 30 MHz : -44 dB min
• 60 MHz : -37 dB min
• 100 MHz : -33 dB min

​

Une faible diaphonie est importante dans les conceptions quad-port car plusieurs canaux sont placés à proximité sur le circuit imprimé. Le HX5401NL est destiné aux conceptions qui nécessitent des performances stables sur tous les ports.

Pourquoi le style de montage BGA est important

Le HX5401NL utilise un style de montage BGA (Bump Grid Array), ce qui est précieux pour les conceptions de circuits imprimés compacts et les processus d'assemblage automatisés. Pour les ingénieurs, cela signifie :

• Intégration efficace sur carte
• Bonne adaptation aux conceptions haute densité
• Adapté à la fabrication SMT moderne
• Empreinte compacte pour les équipements réseau

Cette approche d'emballage est souvent préférée lorsque l'espace de disposition est limité et que le produit doit maintenir des performances électriques fiables.

Ce que les équipes de conception doivent vérifier avant de choisir le HX5401NL

Avant de finaliser le HX5401NL dans votre nomenclature, confirmez les points suivants :

• Votre application est 1000BASE-T, pas seulement 10/100
• Votre circuit imprimé prend en charge le style de montage BGA
• Votre besoin en PoE est dans la limite de 30W max
• Le fournisseur du PHY prend en charge des caractéristiques magnétiques compatibles
• La plage de température de -40°C à +85°C est suffisante
• La perte de retour, la perte d'insertion et la diaphonie correspondent à la marge de votre système

Ces vérifications aident à réduire le risque de refonte et à améliorer le succès de la première passe dans le développement de matériel Ethernet.

Questions fréquemment posées sur le HX5401NL Magnétisme PoE 1000BASE-T

Le HX5401NL est un excellent choix pour les conceptions de transformateurs LAN PoE 1000BASE-T nécessitant une intégration quad-port, une isolation de 1500 VAC, un rapport de transformation 1CT:1CT et une prise en charge PoE 4P de 30W max. Ses performances électriques et son boîtier BGA le rendent bien adapté aux matériels Ethernet compacts et haute fiabilité où l'intégrité du signal et la livraison de puissance doivent fonctionner ensemble.

Pour les ingénieurs comparant les options de magnétisme LAN PoE, le HX5401NL est mieux évalué par rapport aux exigences de votre PHY, à l'empreinte de votre circuit imprimé et à votre objectif de puissance PoE afin d'assurer une implémentation de conception propre et fiable.

1. Qu'est-ce que le Pulse HX5401NL ?

Le Pulse HX5401NL est un transformateur LAN PoE quad-port conçu pour les applications Ethernet 1000BASE-T. Il fournit une isolation de signal, une adaptation d'impédance et une prise en charge PoE dans un boîtier BGA SMT.

2. Quel débit de données le HX5401NL prend-il en charge ?

Le HX5401NL prend en charge l'Ethernet 1000BASE-T. Il est destiné aux conceptions de réseau Gigabit qui nécessitent un magnétisme LAN haute performance.

3. Quel est le rapport de transformation du HX5401NL ?

Le rapport de transformation du HX5401NL est 1CT:1CT, ce qui est une configuration standard pour les applications de transformateurs Ethernet.

4. Quelle est la tension d'isolement du HX5401NL ?

Le HX5401NL fournit une tension d'isolement de 1500 VAC, aidant à protéger l'interface Ethernet contre les contraintes électriques et les différences de potentiel de masse.

5. Le HX5401NL prend-il en charge le PoE ?

Oui. Le HX5401NL prend en charge le PoE 4P jusqu'à 30W max, ce qui le rend adapté aux appareils réseau compatibles PoE.

6. Quel est le style de montage du HX5401NL ?

Le HX5401NL utilise un style de montage BGA (Bump Grid Array), qui prend en charge l'intégration SMT compacte.

7. Quelle est la plage de température du HX5401NL ?

La plage de température de fonctionnement est de -40°C à +85°C, ce qui le rend adapté aux environnements industriels et réseau.
