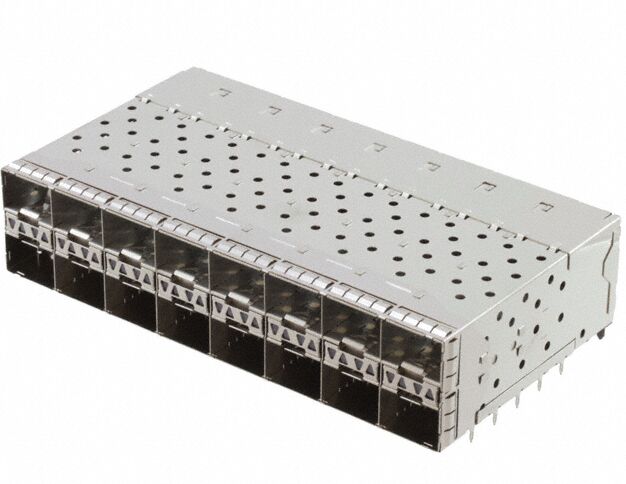

763527002 Cage SFP+ empilé 2x8 avec 2 ports internes Lightpipes

763527002 Cage SFP+ Empilé Aperçu

Le 763527002 Cage SFP+ Empilé est un connecteur à angle droit, monté traversant avec 320 circuits et un pas de 0,80 mm, conçu pour des agencements de circuits imprimés compacts. Son architecture empilée à 2 rangées (2x8 ports) augmente considérablement la densité des ports tout en maintenant un flux d'air et des performances thermiques optimaux.

Avec des fibres optiques internes intégrées, le connecteur prend en charge une indication visuelle claire de l'état, améliorant l'efficacité de la surveillance du système dans les environnements à grand nombre de ports.

Spécifications Techniques du Cage SFP+ 2x8 763527002

Caractéristiques et avantages clés

1. Haute densité de ports (configuration 2x8)

• 16 ports SFP+ dans un encombrement réduit
• Idéal pour les commutateurs de centres de données et les appareils d'agrégation

​

2. Conception de blindage EMI améliorée

• Le joint EMI métallique intégré réduit les interférences de signal
• Assure une transmission de données à haute vitesse stable

​

3. Intégration de fibre optique interne

• 2 ports à fibre optique internes pour indication par LED
• Améliore l' efficacité du diagnostic et de la maintenance du réseau

​

4. Prêt pour les performances à haute vitesse

• Prend en charge les applications SFP+ 10G/25G
• Optimisé pour une faible perte de signal et une haute fiabilité

5. Conception mécanique robuste

• Durabilité de 100 cycles d'accouplement
• mécanisme de verrouillage sécurisé pour une rétention stable du module

Dessin du 763527002

Dessin du 763527002 - Dimension

Dessin du 763527002 - AGENCEMENT DE CIRCUIT IMPRIMÉ RECOMMANDÉ

Dessin du 763527002 - DÉTAIL


Matériaux et détails de placage du cage Molex 763527002

Matériaux de haute qualité pour la fiabilité

• Cage: Maillechort (épaisseur 0,25 mm)
• Boîtier: LCP chargé de verre (UL 94V-0, résistant aux hautes températures)
• Bornes: Laiton étamé
• Fibres optiques: Polycarbonate (transparent, UL 94V-0)
• Boîtier de fibre optique: Zinc

Placage avancé pour l'intégrité du signal

• Zone de contact : ≥0,76 µm d'or sur nickel
• Terminaison : Étain mat sur nickel
• Boîtier de fibre optique : Placage nickel sur cuivre

Comment choisir le bon cage SFP+

Lors de la sélection d'un cage SFP+, tenez compte des éléments suivants :

1. Exigences de densité de ports

• La conception empilée 2x8 est idéale pour les circuits imprimés à espace restreint

​

2. Performances de blindage EMI

• Choisissez des conceptions à joint métallique pour les environnements à haute fréquence

3. Stabilité thermique et mécanique

• Assurez-vous que les matériaux supportent des températures de fonctionnement élevées

4. Configuration de la fibre optique

• Les fibres optiques internes sont idéales pour les conceptions de panneau avant compactes

​

5. Compatibilité

• Vérifiez la compatibilité avec les modules SFP+ standard et les agencements de circuits imprimés
