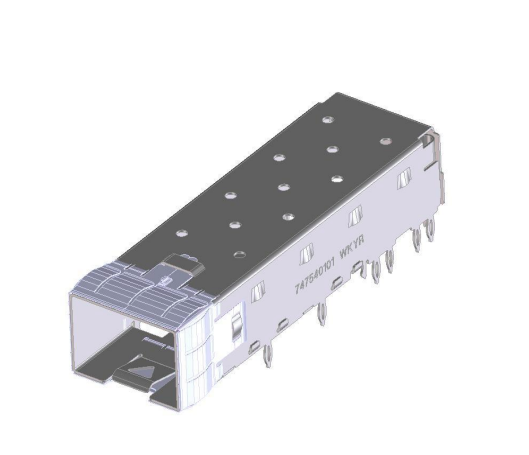

747540101 Cage SFP+ à port unique avec joint à lunette à ressort

747540101 Vue d'ensemble de l'assemblage de cage SFP+

Le747540101 Assemblage de cage SFP+est uncage SFP+ à port uniqueConçus pour les applications de modules optiques à grande vitesse où une rétention mécanique fiable, une suppression des EMI et un montage stable des PCB sont nécessaires.Système de connecteurs SFP et SFP+, cet ensemble de cage prend en charge les conceptions de matériel de réseau modernes qui exigent un engagement sécurisé du module et des performances thermiques efficaces.

Construit avecprotection contre les joints de joints de ressorts,3.05 mm épingles de presses, et unfermeture à verrouillage avec ressort à déverrouillage, le 747540101 offre une rétention fiable du module et un enlèvement facile pendant l'entretien.Sa conception permet d'insérer l'ensemble de la cage de connecteur dans une lunette après avoir été installé sur le PCB, ce qui le rend adapté aux équipements de réseau compacts et axés sur les performances.

Caractéristiques clés de la cage SFP+ 747540101

• Assemblage de cage SFP+ à port unique
• Garniture de la lunette du doigt de ressortpour une suppression améliorée de l'IME
• 3.05 mm épingles de pressespour la fixation de PCB
• Fermeture de verrouillageaide à maintenir le module en place
• Résistance à la chuteaide à l'enlèvement du module
• Des ouvertures d'aération thermiqueaide à la gestion du débit d'air et de la chaleur
• Conçus pour être insérés dans une lunette après assemblage de PCB
• Une partie de laSystème de connecteurs SFP et SFP+

Les spécifications de la cage SFP Molex 747540101

Rating électrique

Le747540101 Assemblage de cage SFP+est classé pour les conditions électriques suivantes:

• Voltage:120 volts en courant alternatif
• Le courant:0.5 ampères maximum

Ces qualifications prennent en charge l'utilisation dans les conceptions de matériel hôte compatibles nécessitant des performances fiables de la cage de connecteur.

Performance environnementale

Le 747540101 est conçu pour fonctionner sur une large plage de températures, ce qui le rend adapté aux réseaux et aux systèmes de communication utilisés dans des environnements exigeants.

• Température de fonctionnement:-40°C à +85°C
• Température de fonctionnement:-55°C à +105°C

Cette large plage de températures contribue à soutenir la fiabilité du système tant en fonctionnement actif que dans des conditions de stockage ou de transport.

747540101 Fiche de données SFP+ sur les cages

Dimensions recommandées des trous

747540101 Mise en page recommandée de la carte PC

747540101 Avantages de la conception de l'assemblage en cage SFP+

Le747540101 Assemblage de cage SFP+est un boîtier mécanique utilisé pour soutenirSFP+ (facteur de forme plus petit)modules émetteurs-récepteurs sur un PCB hôte.Il fournit une interface stable entre le module optique et le boîtier de l'équipement tout en contribuant à réduire les interférences électromagnétiques et à améliorer les performances thermiques.

Ce type de cage est couramment utilisé dans les appareils réseau nécessitant une forte densité de port et une connectivité optique fiable.La conception à un seul port en fait un choix pratique pour les systèmes compacts ou les architectures d'équipements qui utilisent des emplacements de récepteurs individuels.

1Suppression des EMI et conception thermique

Le747540101 Cage SFP+est conçu pour supporter les deuxContrôle des EMIetdissipation de chaleurC' est...joints de la lunette du doigt de ressortet les fonctions de mise à la terre conductive aident à minimiser le bruit électromagnétique indésirable, ce qui est essentiel dans les environnements de réseau à grande vitesse.

En outre, la cage comprendouvertures d'aération thermiqueIl permet d'améliorer la gestion thermique et contribue à une performance stable à long terme dans des applications exigeantes.

2Retention sécurisée du module et enlèvement facile

C' est ça.Assemblage de cage SFP+utilise uneserrure de verrouillagePour maintenir le module optique bien fixé pendant le fonctionnement.le ressort de coup de piedaide à libérer le module lorsqu'il doit être retiré, ce qui rend l'entretien plus rapide et plus pratique.

Cette combinaison de support de rétention et d'enlèvement est particulièrement utile dans les systèmes où le remplacement du module est attendu pendant la maintenance, les mises à niveau ou le service sur le terrain.

Applications typiques de Cage SFP+ avec broches press fit

Le747540101 Assemblage de cage SFP+est couramment utilisé dans:

• Commutateurs de réseau
• Routeurs
• Serveurs
• Systèmes de stockage
• Équipement de télécommunications
• Matériel du centre de données
• Plateformes de communication à grande vitesse

Toute conception nécessitant unecage SFP+ à port unique, la suppression des EMI et le montage de PCB press-fit peuvent bénéficier de cet assemblage.

Questions fréquemment posées

Le747540101 Assemblage de cage SFP+est une personne fiablecage SFP+ à port uniqueConçu pour une rétention sécurisée du module, une suppression des EMI et un support thermique.3.05 mm épingles de presses, uneserrure de verrouillage, et unle ressort de coup de pied, il est bien adapté aux équipements de réseautage et de communication à grande vitesse nécessitant des performances mécaniques et électriques stables.

1C'est quoi le 747540101?

Le747540101est unassemblage de cage SFP+ à port uniqueconçus pour une utilisation dans leSystème de connecteurs SFP et SFP+.

2Le 747540101 soutient-il la suppression de l'IME?

Oui, il comprend unejoints de la lunette du doigt de ressortet des caractéristiques de conception conducteur pour aider àSuppression de l'IME.

3Comment la cage est-elle montée sur le PCB?

La cage est connectée au PCB hôte en utilisant3.05 mm épingles de presses.

4Qu'est-ce qui aide à enlever le module SFP+?

L'assemblage comprend unele ressort de coup de piedpour aider à l'enlèvement du module.

5Quelle est la plage de température de fonctionnement?

La plage de température de fonctionnement est-40°C à +85°C.
